電線電纜耐火淋水撞擊綜合試驗機適用于在火焰條件下，電纜或光纜線路進行完整性試驗，用于檢驗電線電纜和具有耐火層的電線電纜在過熱、過流等非正常狀態下，其絕緣層的阻燃性能和耐火性能。

東莞市中佳檢測設備科技有限公司是集設備研發、生產、分銷和維修服務的綜合性公司，專業研制滿足IEC 、UL、EN、CSA、VDE、JIS、BSI、GB、CCC等有關標準測試要求，為家用電器、電氣元配件、燈具、汽車充電槍、電線電纜、開關插座、電子電器、燈具、家用電器、電氣元配件、五金塑膠等相關行業提供測試儀器、試驗設備及專業解決方案，承接定制各種非標試驗設備及儀器。

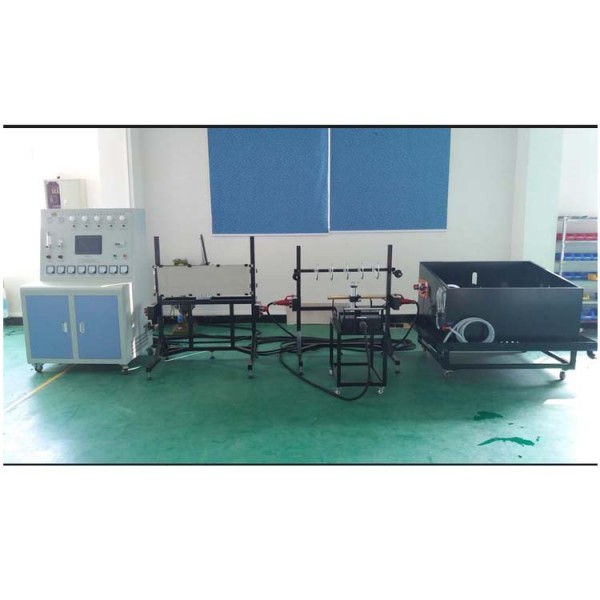

電線電纜耐火淋水撞擊綜合試驗機
型號：ZJ-168BZ
一、產品概述：
4.1、電線電纜耐火試驗機：
4.1.1、適用于在火焰條件下，電纜或光纜線路進行完整性試驗，用于檢驗電線電纜和具有耐火層的電線電纜在過熱、過流等非正常狀態下，其絕緣層的阻燃性能和耐火性能；
4.1.2、儀器的性能符合以下標準：GB/T19216.11-2003、GB/T19216.21-2003、GB/T19216.23-2003、GB/T19216.25-2003、IEC60331-11-2009、IEC60331-21-1999、IEC60331-23-1999、EC60331-25-1999，同時滿足 GB/T19666-2005 和GA306.2-2007:6.3.1 等標準的要求；
4.1.3、增加符合標準的沖擊試驗裝置，還可滿足GB/T19216.31-2008、IEC60331-31:2002、BS6387-2013、AS NZS3013:2005 的標準要求。
4.2、淋水試驗裝置：
4.2.1、適用范圍：適用于在火焰條件下電纜或光纜的線路完整性的試驗所需的裝置，用以檢驗電纜和具有耐火層的電線電纜在過熱,過流等非正常狀態下，其絕緣層的阻燃性能的耐火特性。
4.2.2、本裝置符合標準：BS6387-2013 標準適用范圍，與控制柜機可以實現對BS6387 標準規定內的電線電纜模擬在消防施救淋水的狀況著火電纜的阻燃特性；
4.3、撞擊試驗裝置：
4.3.1、適用范圍：本裝置與控制柜聯機，可以實現對BS6387 標準規定內的電線電纜模擬在撞擊振動的狀況著火電纜的阻燃特性；
4.3.2、本裝置符合標準：滿足GB/T19216.12-2008、IEC60331-12:2002 以及BS6387-2013 標準的要求。
電線電纜耐火淋水撞擊綜合試驗機
二、主要技術參數：
5.0、主控制箱
        主控制箱由可編程控制器松下PLC+觸摸屏+馬達控制+電磁閥等組成，實現全自動控制，無需人員操作。采用21寸大屏幕彩色電腦觸摸屏實現人機對話，執行系統采用日本松下PLC 可編程序控制器控制，采用誘導式菜單設計，操作介面友善和附有人性化，性能穩定可靠?？刂葡到y(tǒng)分別與各個裝置連接，可控制各個裝置的測試；主控制箱放置在燃燒室外，方便操作；
控制箱有以下元件：
5.1.1、燃氣流量計：采用范圍為1～20L/min 的玻璃轉子流量計，顯示當前流量，燃氣乙炔；（用戶自配燃氣）
5.1.2、氧氣流量計：采用范圍為10～100L/min 玻璃轉子流量計顯示當前流量；（用戶自配氧氣）
5.1.3、燃氣壓力計：0.1~1MPa
5.1.4、燃氣壓力計：0.1~1MPa
5.1.5、觸摸屏顯示器：21寸電腦觸摸屏
5.1.6、斷路器：2A斷路器負載保護器
5.1.7、電壓表：4個指針式電壓表0~1000V
5.1.8、電源開關：63A4P斷路器控制整機電源
5.1.9、急停開關：緊急情況下停電
5.1.10、啟動開關：開始功能測試按鈕；
5.1.11、停止開關：結束功能測試按鈕；
5.1.12、溫度顯示裝置：在電腦觸摸屏里顯示，顯示和記錄兩溫度模塊采樣到的數據曲線當前溫度值，并且有溫度曲線顯示；
5.1.13、試驗裝置電源及試樣負載：輸入電壓三相四線AC380 伏，三相星型接法，功率為3600VA，輸出電壓三相四線AC0～1000V 連續可調，每路帶有2A斷路器，配指針式電壓表0~1000V，配指針式電流表0~1A；
       負載有兩種方式：第1種方式每路接入220V的燈泡；第2種方式每路接入可調電阻，可以輸出電流為AC0.1～0.50A 四路獨立連續調節；兩種負載可隨意切換。
5.1.14、燃燒計時：0～99.99S/M/H 連續設定；
5.1.15、報警提示：具有檢測功能：試樣線斷或者線間短路，自動報警停機，LCD 指示燈指示當前故障位置和顯示屏中文字符   提示相關信息；斷線指示聲光報警功能
5.1.16、瓶裝氧氣和乙炔各一瓶（用戶自購）。
5.1.17、電腦1臺，配8米長網線錄像頭1個，可錄測試過程視頻；
5.1.18、儀器安裝場所：室內，有效尺寸為W6000mm×D6000mm×H3000mm（參閱GB/T17651.1和IEC61034 要求）
