一、用途：

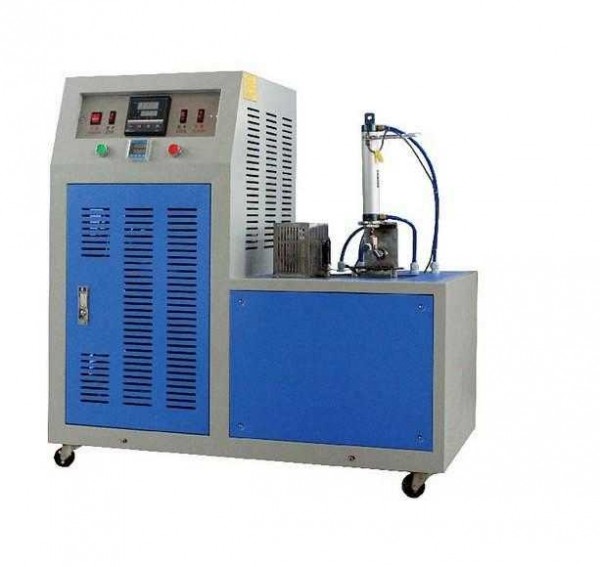

DWS6005橡塑低溫脆性試驗(yàn)機(jī)（半導(dǎo)體制冷）單試樣是測(cè)定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時(shí)的高溫度，即為脆性溫度?？梢詫?duì)非硬質(zhì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定?？梢詼y(cè)定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無(wú)論在科學(xué)研究材料及其制品的質(zhì)量檢驗(yàn)。生產(chǎn)過(guò)程的控制等方面均是不可缺少的。本儀器是根據(jù)GB/T1682-94國(guó)家標(biāo)準(zhǔn)設(shè)計(jì)的，各項(xiàng)技術(shù)指標(biāo)符合國(guó)家標(biāo)準(zhǔn)的要求。
二、技術(shù)參數(shù)：
2.1試驗(yàn)溫度：-70℃—0℃（正常1個(gè)半小時(shí)）
2.2沖擊速度：2m/s±0.2m/s
2.3恒溫后，試驗(yàn)3min時(shí)間內(nèi)溫度波動(dòng)：＜±1℃
2.4沖擊器中心到夾持器下端距離：11±0.5mm
2.5外型尺寸：720×700×1300mm
2.6功率：1100w
2.7冷井容積：700ml
2.8電源：220V
三、結(jié)構(gòu)原理：
3.1升降夾持器：升降夾持器由帶有夾持器的氣缸和氣缸座組成,從試樣受沖擊部位，到夾持器下端的距離為11.0±0.5mm
3.2沖擊裝置：沖擊裝置由沖擊器和沖擊氣缸組成
3.3沖擊器：沖擊器頭部形狀和尺寸符合GB1682標(biāo)準(zhǔn)規(guī)定。沖擊器的重量為200±20g，其工作行程為40±1mm。沖擊氣缸在復(fù)位狀態(tài)下，沖擊器端部到試樣的距離為25±1mm。
3.4冷凍介質(zhì)：通常使用工業(yè)乙醇
3.5本測(cè)定儀器采用半導(dǎo)體制冷。
四、使用方法：
4.1接通電源，溫控儀和計(jì)時(shí)器顯示燈亮。
4.2向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。
4.3將試樣垂直夾在夾持器上。夾的不宜過(guò)緊或過(guò)松，以防止試樣變形或脫落。
4.4達(dá)到試驗(yàn)溫度后，按下啟動(dòng)按鈕，試驗(yàn)機(jī)自動(dòng)工作（按下夾持器，開(kāi)始冷凍試樣，同時(shí)啟動(dòng)時(shí)序控制開(kāi)關(guān)或按動(dòng)秒表計(jì)時(shí)。試樣冷凍時(shí)間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動(dòng)不得超過(guò)±1℃）
4.5取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無(wú)破壞。
4.6試樣經(jīng)沖擊后（每個(gè)試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時(shí)，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗(yàn)。
4.7溫度調(diào)節(jié)方法：a、按set鍵，溫控儀進(jìn)入設(shè)置狀態(tài)
b、按“＜”鍵移動(dòng)到要設(shè)置的位置
c、按“∧”鍵調(diào)整溫度
d、按“set”鍵確定
通過(guò)反復(fù)試驗(yàn)，確定至少有兩個(gè)試樣不破壞的低溫度和至少一個(gè)試樣破壞的高溫度，如這兩個(gè)結(jié)果相差不大于1℃時(shí)，即試驗(yàn)結(jié)束。
五 試驗(yàn)標(biāo)準(zhǔn)：
5.1規(guī)格：試樣的長(zhǎng)為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。5.2要求試樣的表面應(yīng)光滑，無(wú)外來(lái)雜質(zhì)及損傷。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。
六、注意事項(xiàng)：
6.1在試驗(yàn)過(guò)程中不能切斷冷卻循環(huán)，否則會(huì)產(chǎn)生不制冷的效果。
6.2氣缸壓力在出廠前已調(diào)節(jié)好，不能任意變動(dòng)。
本頁(yè)產(chǎn)品地址：http://www.18bearing.com/sell/show-9153586.html
免責(zé)聲明：以上所展示的[DWS-6005 達(dá)沃斯橡塑低溫脆性試驗(yàn)機(jī)]信息由會(huì)員[江蘇達(dá)沃斯機(jī)械科技有限公司]自行提供，內(nèi)容的真實(shí)性、準(zhǔn)確性和合法性由發(fā)布會(huì)員負(fù)責(zé)。
