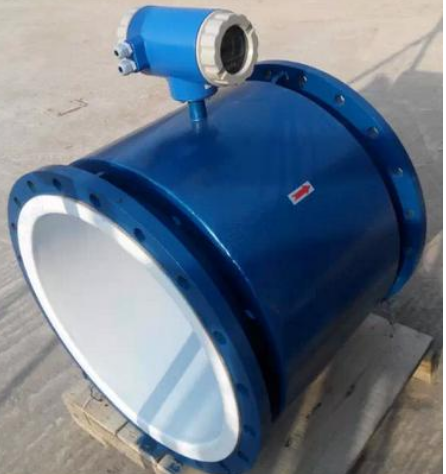

DN200電磁流量計的功能：
信號線二芯線(接傳感器線圈）： 紅色線接 COIL1 ， 黑色線接 COIL2
三芯帶屏蔽線：紅色線接“SIG1” 。 黑色線接“SIG2” 。 白色屏蔽線接“GND”
4、數字量輸出及計算
數字輸出是指頻率輸出和脈沖輸出。頻率輸出和脈沖輸出在接線上用的是同一個輸出點，因此，用戶不能同時
選用頻率輸出和脈沖輸出,而只能選用其中的一種。
4.1. 頻率輸出：
頻率輸出的范圍為 0～5000HZ,頻率輸出對應的是流量百分比，
測量值 F =
頻率范圍
滿量程值
頻率輸出的上限可調。用戶可選 0～5000HZ，也可選低一點的頻率：如 0～1000HZ 或 0～5000HZ 等。
頻率輸出方式一般用于控制應用,因?yàn)樗从嘲俜直攘髁浚粲脩粲糜谟?jì)量應用，則應選擇脈沖輸出方式。
4.2. 脈沖輸出方式：
脈沖輸出方式主要用于計量方式，輸出一個脈沖，代表管道流過一個當量的流體，如一個脈沖代表 1L 或代表
1m3 等。
用戶在選擇脈沖當量時，應注意流量計流量范圍和脈沖當量相匹配，每秒鐘輸出的脈沖值為 2000。對于體
積流量，計算公式如下：
QL = 0.0007854 ×D2 ×V （L/S）
QM = 0.0007854 ×D2 ×V ×10-3（M3/S）
這里： D-管徑 ，V-流速（m/s）
如果，管道流量過大而脈沖當量選的過小，將會造成流量計停止計量后，脈沖當量仍在繼續輸出，直到輸出的
脈沖數等于流量計量時所累積的流量。管道流量小而脈沖當量選的過大又會造成儀表很長時間才能輸出一個脈沖。
另外，必須說明一點，脈沖輸出不同于頻率輸出，脈沖輸出是累積夠一個脈沖當量就能輸出一個脈沖，因此，
脈沖輸出不是很均勻的。一般測量脈沖輸出應選用計數器儀表，而不應選用頻率計儀表。
DN200電磁流量計優點：隔膜電磁流量計，具有高衛生等級、無須工具快速拆卸、方便清洗的塑造成形的隔膜、外形緊湊、可定量開閉的特點，其特征在于，包括閥體、上壓蓋、內壓蓋、下壓蓋、轉動件以及隔膜，閥體、上壓蓋、內蓋、下壓蓋以及轉動件各具有通孔且所述通孔形成隔膜電磁流量計的通道，隔膜為圓筒狀彈性件并具有環形的上壓邊和環形的下壓邊，隔膜放置在該通道中，并且隔膜的上壓邊由上壓蓋壓附在閥體的通孔內，上壓蓋固定在閥體上，隔膜的下壓邊由轉動件和內壓蓋夾持住，內壓蓋內置于閥體的通孔中并和轉動件固定
