一、相關標準

GB 50205-2020《鋼結構工程施工質量驗收標準》
GB/T3632-2008《鋼結構用 扭剪 型高強度螺栓連接副》

二、產品概述

該檢測儀根可對大六角頭高強螺栓連接副和扭剪型高強螺栓連接副M16、M20、M22、M24、M27、及M30的軸力、扭矩、及扭矩系數進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數等。具有參數設置和自動計算功能，標定及檢定功能，根據高強螺栓的檢測要求還設置了峰值保持的監測以及傳感器過載保護提示等功能。

三、主要技術指標：

電壓：380V AC接地

總功率：1000W

軸力檢測范圍：20-500kN

扭矩檢測范圍：10-2000Nm

螺栓規格：M16-M30

螺栓長度：55-280mm

試驗精度：軸力±1.0% 扭矩±1.0%主機1臺

四、設備特點

1、可以檢測大六角高強螺栓連接副的軸力，扭力及扭矩系數。

2、可以檢測扭剪型高強螺栓連接副的軸力，扭力及扭矩系數。（可以做到M27，M30的螺栓）是同類產品所不及的。

3、可以對抗滑移系數的扭力定值，省去人工定值的繁瑣過程。

4、主機尺寸符合人機工程學，操作方便。

5、螺栓扭剪座安裝于直線導軌之上，試件安裝調整便捷。

6、軟件設計人性化，試驗過程一鍵完成。

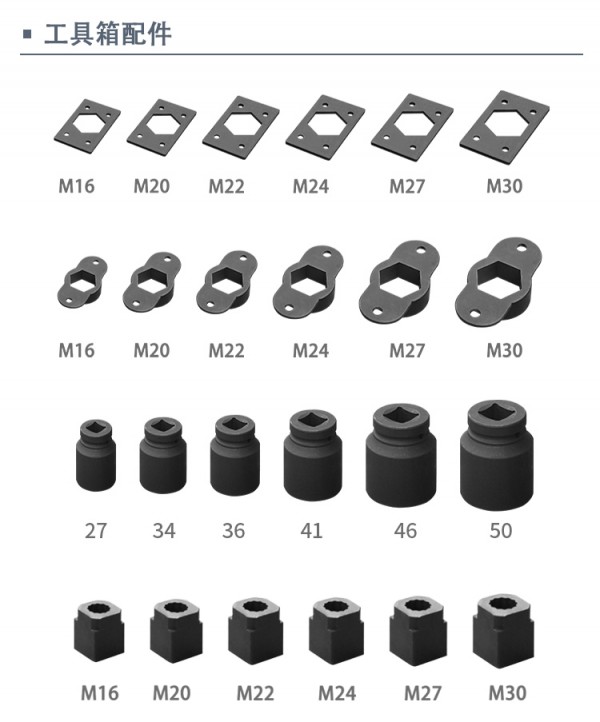

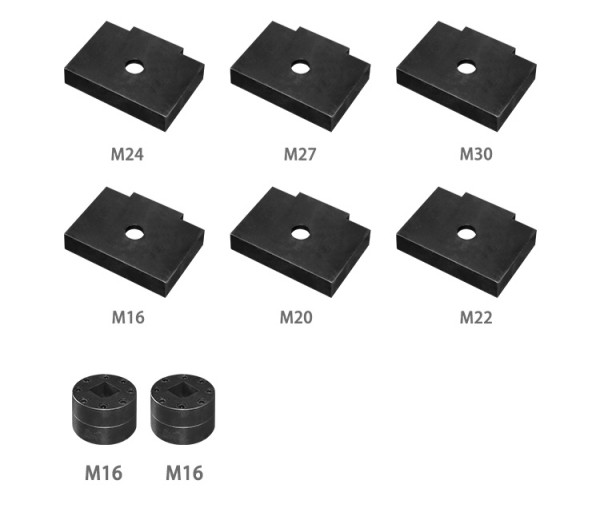

7、主機機身下端配置工具箱，試驗操作人員工作更加便捷。

8、輸入端采用減速機勻速加載，提高了實驗結果的一致性、重復性
