靜載錨固試驗機 公路橋梁板預應力鋼絞線錨具本試驗機依據試驗機符合GB/T14370-2015《預應力筋用錨具，夾具和連接器》以及JT/T329-2010《公路橋梁預應力鋼絞線用錨具、夾具和連接器》對錨固相關要求，用于鋼絞線錨具的靜載和周期載荷性能試驗，

山東試金試驗設備有限公司，是一家專業研發、制造、經營多種試驗機、高強螺栓檢測儀（楔負載拉伸試驗夾具) ?、風電行業大規格高強螺栓檢測儀、抗滑移系數檢測儀、抗滑移緊固工裝、鋼管彎曲試驗機，鋼筋彎曲試驗機、金屬線材反復彎曲試驗機，金屬線材扭轉纏繞試驗機、巖石直剪儀、井蓋壓力試驗機、，沖擊試驗機系列、電子拉力試驗機、壓力試驗機、井蓋壓力試驗機、拉力試驗機、臥式拉力試驗機、鋼絞線松弛試驗機、疲勞試驗機系列、鋼筋接頭反復拉壓試驗機，靜錨固試驗機?、錨口摩阻試驗機，試驗機配件 、扭矩扳手、硬度計、、系列等各類試驗測試設備及試驗機配件的高 新技術企業。承接各種試驗機的升級改造、維修服務。

靜載錨固試驗機 公路橋梁板預應力鋼絞線錨具
一.概述

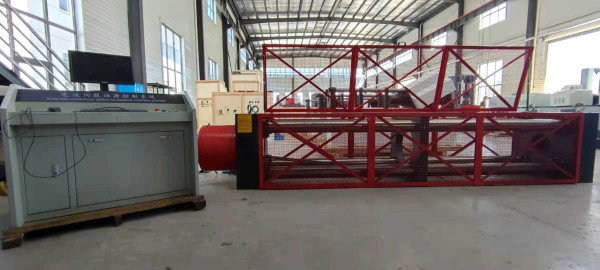

SJMG-650T型微機控制靜載錨固試驗機是預應力錨具生產企業的出廠檢驗和型式試驗、大型工程使用單位的錨具進場驗收、產品質量監督部門對預應力錨具組裝件檢測的*用設備。該設備由寬調速范圍數字伺服閥及微機測控技術，組成全自動閉環調速控制系統，能精*地控制和測量試驗全過程。本試驗機依據試驗機符合GB/T14370-2015《預應力筋用錨具，夾具和連接器》以及JT/T329-2010《公路橋梁預應力鋼絞線用錨具、夾具和連接器》對錨固相關要求，用于鋼絞線錨具的靜載和周期載荷性能試驗，GB/T2611-1992《試驗機通用技術條件》等國家標準設計與制造，整機由臥式主機、高壓伺服液壓源、前卡式千斤頂、可移動式高壓油源、微機測控系統等組成。

靜載錨固試驗機 公路橋梁板預應力鋼絞線錨具
二.主要功能

1.可對預應力錨具組件實現GB/T14370-2007《預應力筋用錨具、夾具》標準要求的，在伺服控制條件下的標準檢測。

2.具有負荷、位移兩個控制通道及與之相對應的力、應力、位移三種控制方式，控制方式間可隨機/隨意切換。 PID 參數可在線調整。

3.可進行等速率負荷、應力、位移控制和恒負荷、應力、位移控制并采用無級調速。

4.自動繪制力—位移、力—時間、位移—時間等多種試驗曲線，自動編輯試驗報告并適時打印輸出；

5.測量系統具有自動清零、自動標定功能，連續全程測量不分檔。

6.可進行成組式樣多色曲線對比試驗，并可選取試驗曲線上的任意段進行區域放大分析,在試驗過程中可切換顯示各種試驗曲線；

7.原始試驗參數輸入

8.擁有功能強大的數據庫和多種接口格式供用戶選擇，幫助用戶實現局域網絡通訊；

9.具有壓力、油溫、活塞限位等多種保護措施；

靜載錨固試驗機 公路橋梁板預應力鋼絞線錨具
三.主要規格及技術參數

1.*大試驗力: 6500kN

2.試驗力測量范圍：2%-高標準（全量程不分檔，自動換檔）

3.試驗力示值精度：≤±1%（精度等級：1級）

4.負荷測量分辨率：1/300000

5.等速率負荷控制范圍：0.1～4%FS/S

6.活塞*大位移：250mm

7.位移測量范圍：0-250mm

8.位移測量精度：≤±1%

9.位移測量范圍：2～100%FS（連續全量程測量）

10.等速率控制精度：1%設定值

11.恒負荷、位移控制精度：1%設定值

12.位移測量精度：±0.5%FS

13.位移測量分辨率：0.001mm

14.拉伸間距：4500mm

15.主機外形尺寸：約5000×640×750mm

16.重量：約5000kg
