工作原理 鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

安徽禹創電氣有限公司位于被譽為“儀表之鄉”的天長市，交通便利，南接歷史文化名城南京，東連旅游勝地?fù)P州。我公司是集科工貿一體的企業，專門從事工業過程自動控制、智能儀表、電線電纜的研制、開發與生產，公司所產產品廣泛應用于石化、冶金、機械、制藥、造紙、釀造、電力等行業。 本公司技術力量雄厚，擁有的生產工藝和的檢測設備，在引進國內外的生產技術和工藝的基礎上，不斷開拓創新，為用戶提供的產品和上乘的服務是我公司的宗旨。在企業內部管理模式中，我們嚴格按照ISO9001標準質量體系運行。以精良的設備，嚴格的測試手段，優質的原材料，高素質的員工隊伍來確保為用戶提供高品質的產品與高質量的服務，從而使公司產品暢銷全國二十幾個省、市自冶區。 我公司以科技為先導，以質量求生存，主要產品有： ◆ 電線電纜系列 電力電纜、控制電纜、礦用電纜、船用電纜、變頻電纜、計算機電纜、補償電纜、RS485通訊電纜、SYV/SFF視頻電纜、通用橡套電纜、電焊機電纜、電梯電纜、高溫電纜、橡膠電纜、硅橡膠電纜及各種本安型、阻燃型、耐火型等特種電纜，并可根據用戶需要開發設計和制造新品種電纜； ◆ 儀器儀表系列 WR系列熱電偶、WZ系列熱電阻以及各種型號的鎧裝、壓簧、端面、防爆、防腐、耐磨、一體化熱電偶/阻；數顯儀表、壓力表、智能多路巡檢儀、壓力變送器、差壓變送器、溫度變送器、WSS系列雙金屬溫度計等；

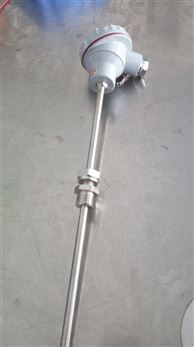

可動卡套螺紋裝置式鎧裝熱電偶工作原理 鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。 鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。 鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。 鎧裝熱電偶分絕緣式和接殼式兩種。 測溫范圍和準確度 類 別 代號 分度號 套管外徑mm 常用溫度℃ 高使用溫度℃ 允許偏差△t 測量范圍℃ 允差值 鎳鉻－銅鎳 WREK E ≥?3 600 700 0～700 ±2.5℃或±0.75%t 鎳鉻－鎳硅 WRNK K ≥?3 800 900 0～900 ±2.5℃或±0.75%t 銅－銅鎳 WRCK T ≥?3 350 400 ＜-200 未作規定 -40 350 ±0.75%t 鎧裝熱電偶熱響應時間 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用t0.5表示 鎧裝熱電偶熱響應時間不大于下表的規定： 熱響應時間t0.5S 接殼式 絕緣式 套管直徑 2.0 0.4 0.5 3.0 0.6 1.2 4.0 0.8 2.5 5.0 1.2 4.0 6.0 2.0 6.0 8.0 4.0 8.0 絕緣電阻 當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。 套管直徑mm 試驗電壓V-D.C 絕緣電阻MΩ.m 0.5～1.5 50±5 ≥1000 ＞1.5 500±50 ≥1000 型號表示 WR□K－□□□□ W R □ 測溫元件材料 K □ 安裝固定形式 □ 接線盒形式 （自由端形式） □ 工作端形式 □ 多對式 溫度儀表 熱電偶 N 鎳鉻－鎳硅 E, ,  鎳鉻－銅鎳 C 銅－銅鎳 鎧裝式 1無固定裝置式 2固定卡套螺紋 3可動卡套螺紋 4固定卡套法蘭 5可動卡套法蘭 0 簡易式 2 防濺式 3 防水式 8 手柄式 8 小接線盒式 9 帶補償導線 1 絕緣式 2 接殼式 8 接殼式（手柄式）9 絕緣式（手柄式） 3）3對 4）4對 5）5對 6）6對
