風電箱變測控裝置的適用范圍
在風力發電站和光伏發電站設計過程中，為降低線路損耗，一般在風機旁或者逆變器旁配置10/35KV箱式升壓站。風電廠各風機間距達數百米，離集控室較遠；光伏站的每個逆變器離集控室也較遠，升壓變均處于空曠的野外，自然環境比較惡劣，不方便人工巡視；使得箱變測控成為風電或光伏電站的監控難點。
風電箱變測控裝置能夠?qū)ο渥冞M行保護和遠程監控，全面實現對風電箱變的“遙信、遙測、遙控、遙調”功能；實現風電或者光伏工程的“少人值班” 的運行管理模式。
風電箱變測控裝置的功能概述
傳統的風電或光伏電站采用分散設備如PLC、防雷模塊、PT、電流變送器、電壓變送器等來完成對變壓器的保護、測控和信息上傳等功能。由于采用了多種輔助設備，使得整個系統接線故障點較多，調試、運行、維護難度相對較大。同時牽涉多個廠家的設備，使得產品在投運、調試和維護中的協調難度也比較大。
箱變保護測控裝置采用一體化設計，集中了多種保護測控、非電量保護、通訊、就地控制等功能，一臺設備即可完成多個設備才能協調完成的任務，在保證產對變壓器的保護、測控、信息交換等相同的功能前提下，降低了產品使用難度和運行維護成本。
集中監控
將多種分散裝置和儀表的功能集中組合，實時監控變壓器的電流、電壓、油位及油溫等電量和非電量，并通過雙光纖組成光纖環網，將數據上傳至主站。
增強對變壓器的保護功能
集成了傳統變壓器繼電保護的功能，如三段式過流保護、零序保護、過電壓及低電壓保護等，其保護功能可以投退，方便用戶選擇使用。
事故記錄及存儲功能
裝置記錄變壓器的運行狀況，對于變壓器的保護跳閘事件、遙控事件、開關變位、非電量變位等SOE事件按時間順序記錄，可以根據用戶需求進行刪減（需口令），方便用戶調閱和檢查。
就地操作
相對傳統的監控方案，本裝置配置了顯示器和鍵盤，方便維護巡檢人員就地調閱變壓器的監控、保護、開關變位、歷史記錄的等信息。
維護方便
裝置采用整體化設計，相對分散裝置和儀表組合監控，降低了接線復雜程度，簡化了維護手續和成本。

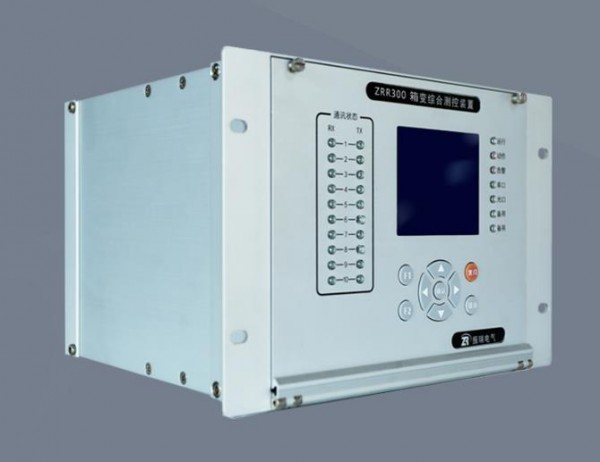

風電箱變測控裝置的特點
采用4U半層標準鋁合金機箱；
采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性，實現每周波64點采樣；
數碼管顯示，適應極限高低溫（-40℃~75℃正常工作）；
采樣精度高，測量電流、電壓精度為0.5%；
交直流寬范圍輔助電源，工作范圍為AC或DC85~265V；
40路開關量輸入(含非電量輸入)，裝置自帶DC24V驅動；
9路繼電器輸出；
6路直流量測量，標配3路熱電阻輸入，標配2路4-20mA輸入（可增至3路4-20mA輸入,訂貨時需注明）；
2路以太網，10/100M自適應，支持MODbus和IEC 60870-5-103/104通訊協議；
可配置規約轉換模塊（標配6路RS485接口,可增至10路RS485接口，1路以太網接口），支持現場多種設備接入和規約轉換，方便各種就地設備以光纖方式上傳各種信息；
高抗干擾性，通過10項電磁兼容認證，所有指標均為最高等級通過。
