產品介紹

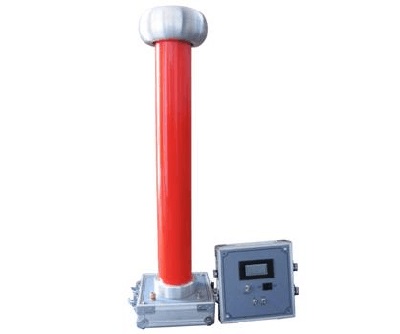

FRC系列交直流阻容分壓器是一種通用型高壓測量?jī)x表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。
FRC系列交直流阻容分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作。
FRC系列交直流阻容分壓器系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶方便。

二、技術指標
型 號 50 100 200
量 限
(kV) AC 50 100 200
DC 70 140 280
準確度 AC 1.0% 1.0% 1.0%
DC 0.5% 0.5% 0.5%
阻 抗 R(M) 600 1600 3000
C(pF) 400 200 150
1、允許使用環境條件
溫度： 20℃15℃
相對濕度：80%





2、產品外形尺寸及重量
型 號 50 100 200
外形尺寸 200200520 200200850 2202201160
重 量 (kg) 6.5 9.5 13.5

三、使用說明
FRC系列交直流阻容分壓器為通用型數字高壓表，由高壓分壓器和低壓顯示表構成，用電纜連接為一套完整的高壓測量裝置。
1、接線
本系列產品上端均壓罩為高壓端，可直接輸入被測高壓，下端有接地端，供接地使用。用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。
2、工頻高電壓測量
連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得精度的讀數。
3、直流高電壓測量
連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得精度的讀數。
4、接地
高壓分壓器下端裝有金屬接地端，每次使用前都將接地端接地。
注意：使用前檢查接地。
5、允許誤差
本系列產品按有關規程采用相對誤差。
AC DC
50 500V 250V
100 1000V 500V
200 2000V 1000V
6、低壓儀表輸入阻抗對高壓分壓器的影響：
本系列產品配用低壓測量?jī)x表的輸入阻抗為10M，當使用其它儀表時，應考慮其輸入阻抗的影響。
7、加高壓時，高壓分壓器及高壓引線附近不得有雜物。
8、高壓分壓器標準分壓比為K=1000。
