早期的電路板切片取樣大都采用沖剪式或鋸割式的取樣方式，而這兩種方式都有可能造成樣片變形，（特別是PCB板的層數較高，板較厚時）從而導致觀察，測試不準確的致命缺陷，我司開發生產的自動取樣機 Bamtone/S275，具有鉆銑功能，操作簡便，取樣迅速，樣品邊緣光滑，不會破壞試樣內部結構，讓你的試驗切片在金相顯微下更真實

班通科技（廣東）有限公司位于中國具經濟活力的名城廣東省深圳市，公司注冊 資本 1000 萬，公司是國內的電路板原材料、儀器、設備及解決方案供應商。主要經營 范圍分為兩大塊，一是代理進口國外產品，二是不斷投入研發，發展中國制造，持續投入研 發國內產品。我們圍繞客戶的需求持續創新，與合作伙伴開放合作，致力于為中小企業、上 市公司、國有企業及海外用戶提供有競爭力的解決方案和服務，持續提升客戶體驗，為客戶 創造佳附加價值。

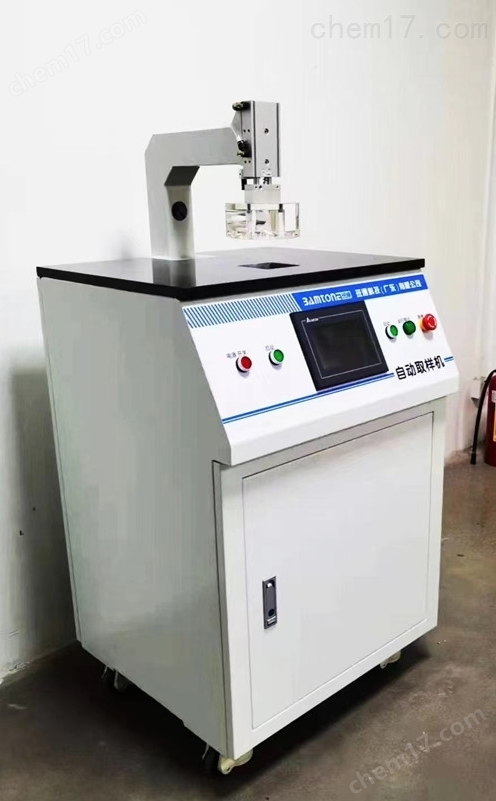

1.自動取樣機 Bamtone/S275產品圖片：

2、自動取樣機 Bamtone/S275產品功能：

1) 該取樣機采用鉆銑方式，避免了樣片變形，保障測試準確度。

2) 進刀方式:設定好取樣尺寸后自動進刀,直至切片被完全取出。

3) PLC程式控制,人機操作介面,外形美觀大方。

3、自動取樣機 Bamtone/S275應用范圍：

自動取樣機適用于覆銅板、剛性印制電路板生產工藝及生產各工序的金相分析所需顯微剖切片取樣。

4、產品特點：

1) 采用優質氣動組件與精密X—Y工作平臺傳動，準確率高，震動小、低噪音。

2) 配制精密高速電主軸，精度高。

3) 全觸摸屏操作面板，可存儲1-12組數據，一目了然。

4) 試樣尺寸范圍可調，適用性廣。

5) 試樣厚度高達8mm（含銅層為16層以下），可適用于各多層線路板廠家。如果含銅層超過16層，銅層總厚度不大于1mm，可采用一臺鉆床預鉆孔實現。

6) 該取樣機采用鉆銑方式，避免了樣片變形，保證測試準確度。

7) 彈性設計，可根據客戶特殊的尺寸要求制造。

5、技術指標和參數

1) 設定的取樣尺寸：根據客戶要求確定；（一般為20mm×15mm）

2) 最大取樣板500mm*500mm（能取到PCB板的任何位置）

3) 取樣機主軸：24000r/min/220V/50Hz

4) 取樣機鑼刀：自由更換鑼刀，推薦2.0mm。

5) 進刀方式：設定好取樣尺寸后自動進刀，直至切片被完全取出取樣機吸塵器

6) 取樣機外形：長×寬×高=656*690*1385

7) 紅外線定位

8) PLC程序設計控制
