測寬儀采用單測頭測寬原理對板材的寬度進行測量，測頭豎直布置，用于測量板面呈水平狀態下通過的板材寬度。

保定市藍鵬測控科技有限公司成立于2012年，座落在美麗的古城保定，致力于工業測量領域，專業從事工業測量儀器、測控軟件、測控智能終端的研發、生產、銷售的高新技術企業，獲得國家高新技術企業證書、科技型中小企業證書、河北省科技型中小企業證書，已通過ISO9001質量管理體系認證，多次享受國家產業政策支持，并已經獲得了11項國家及著作權，并持續申請中。 經過幾年的刻苦公關和多年積累，開發出了應用于工業領域的大型在線光電測徑儀，在線光電測寬儀、在線直線度測量儀、系列小型光電測徑儀，激光測厚儀等光、機、電、計算機應用一體的多個品種、系列產品。在短短的幾年里利用自主研發的光電測頭、各種光電傳感器、機器視覺傳感器、激光測距傳感器、測溫傳感器等開發了多個系列的產品。 藍鵬測控生產的測量儀器主要有智能線材在線測徑儀、棒材在線測徑儀、可變大直徑在線測徑儀、螺紋鋼/錨桿鋼專用測徑儀、角鋼/方鋼測量儀、鋼板/扁鋼測寬儀、板材測寬儀、激光測厚儀、射線測厚儀、內孔直線度檢測儀、叉形測徑儀等、可靈活運用的智能測量終端等。 藍鵬測控積極融入工業互聯網領域，開發了適用于工業測量領域的計算機測控平臺，智能測量模塊、測量APP等產品，正在逐步推向市場。 公司生產的智能光電在線測徑儀、智能測寬儀的測頭均為自主研發及制作，測量精度為0.003mm以上，測量頻率為500-2000 Hz，雙測頭測量測徑的大測量范圍可達1500mm以上，解決了制造企業的大工件直徑的在線測量的難題?？勺兇笾睆皆诰€測徑儀為國內的產品，量程可定制，大測量范圍不限，廣泛應用于各種鋼板、帶鋼、其它板材類產品的測量，精度高，性能穩定。通用型的智能測控平臺可隨客戶的測量方式、測量產品的不同需求實現個性化配置，功能強大，適應性強。 藍鵬公司的軟、硬件產品已廣泛地應用于軋鋼、鑄管、線纜、玻璃管、塑料管、膠輥、機械加工、化工、食品等眾多領域，受到用戶的一致好評。

1、測寬儀產品簡介：

設備采用單測頭測寬原理對板材的寬度進行測量，測頭豎直布置，用于測量板面呈水平狀態下通過的板材寬度。主要配置小型單片機系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊、上位機控制系統等。設備下部可配置簡易調高支座、手動絲杠調高支座等輔助設備。

2、測寬儀測量原理：

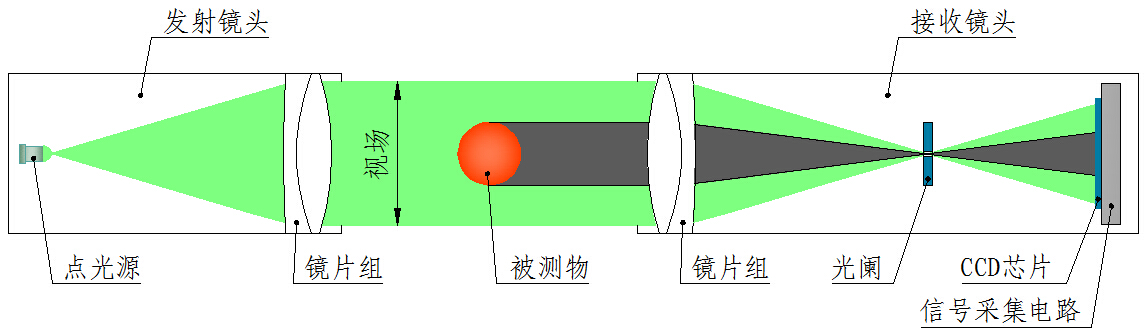

測頭部件主要由發射鏡頭和接收鏡頭組成，其結構原理圖如下圖所示：



3、測寬儀功能描述：

（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。

（2）外接屏顯示內容：實時測量值。

（3）產品參數設置：可設置產品規格、標準寬度值、上下公差等參數。

（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。

（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。

（6）修正功能：自動修正，放入標準直徑量塊后自動校準；手動修正，填入修正量（需增加或減小的數值）后修正。

（7）通訊接口：開關量信號、模擬量 0~10V\4~20mA、數字接口  RS422/RS485 （二選一）



4、測寬儀適用范圍：

設備主要用于冷軋金屬帶材、塑料帶、橡膠帶、布帶等帶材生產線的非通明物體在線寬度檢測。

5、測寬儀技術參數：

型號	測量范圍 （mm）	被測物寬度 （mm）	測量精度 （mm）	重復精度 （mm）	測量頻率 （Hz）	外形尺寸 （mm）（L×W×H）	重量（KG）
KG01-DG15	0-15	0.1-10	±0.01	0.005	2000	160×110×480	15
KG01-DG40	0-40	0.1-30	±0.02	0.01	2000	210×155×570	20
KG01-DG70	0-70	1-55	±0.03	0.015	2000	240×180×780	30
KG01-DG90	0-90	1-70	±0.03	0.015	2000	330×200×1100	45
