TG2相序表如何接線，TG3相位指示器原理

一.產品說明:

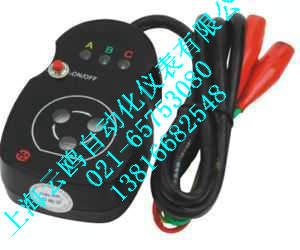

XZ-1A相位指示器-TG3/2相序表適用于交流50HZ，在100-500V之間的線路中做相序測定及檢查是否斷相之用，是一種便攜式儀器。     1-將三根帶夾引入線分別接三相電源。(XZ-1A可兩用，表針可直接接觸測量)     2-按下開關三只指示燈全亮，轉盤按箭頭方向所示順時針轉動。說明三相電源相序與接入的表針或帶夾的引入線所示相序相同為順相序。     3-按下開關，如三只指示燈有一只不亮，則表示該路斷相，如三只指示燈全宙，轉盤逆轉，表示為逆相序。     4-檢查結束后即松開按鈕開關。     5-操作時請按照技術性能要求的時間執行，否則將過熱而損壞儀表。(如下表) 測量電壓時間 測量時間 ≤110V 10min ≤220V 5min ≤380V 10s ≤500V 5s     6-XZ-1A，長103mm/寬70mm/高33mm。     7-TG3/2，長134mm/寬85mm/高40mm。

TG2相序表如何接線，TG3相位指示器原理
