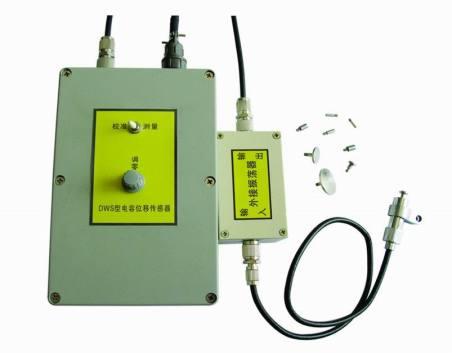

DWS型電容位移傳感器是電容不接觸式通用性測量?jī)x器，它既能測量靜態位移，又能測量動態位移，具有一般非接觸式儀器所共有的無磨擦，無磨損和無惰性特點外，還具有信噪比大，靈敏度高，零漂小，頻響寬，非線性小，精度穩定性好，抗電磁干擾能力強和使用操作方便等優點，在外研究所、高等院校、工廠和軍工部門得到廣泛應用，成為科研、教學和生產中一種不可缺少的測試儀器。儀器獲得尤里卡博覽會金獎和科技進步獎

一．技術參數

1.量程： 6微米  10微米  20微米  40微米  50微米  60微米  100微米  200微米  400微米  500微米  600微米

800微米  1000微米  2000微米  3000微米   4000微米  5000微米  6000微米  8000微米  10000微米

2.分辨率：0.01% FSO

3.非線性：0.5% FSO

4.頻率響應：2.5Hz   500Hz  2KHz   8KHz

5.噪聲：< 2mv

6.溫漂：0.1% FSO

7.輸出信號：0--+5.000V

8.電源：+15V ， （~220V）

9.工作溫度：放大器 -10—60度傳感器探頭 -20—250度

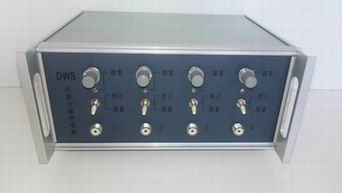

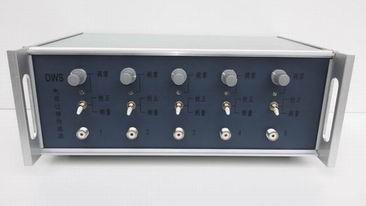

10.放大器配有多種通道;單通道、2個通道、3個通道、4個通道、5個通道、6個通道、7個通道、9個通道

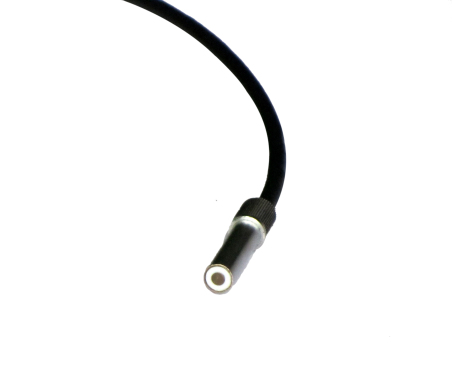

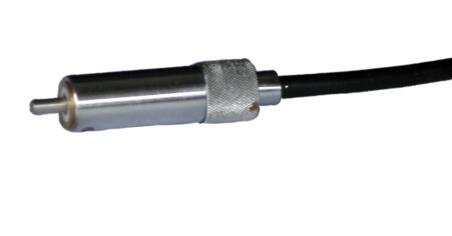

二.傳感器探頭：

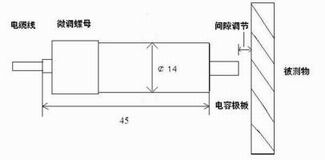

(1).DB型，帶有初始測量間隙微調功能，可以調節電容板與被測物之間的初始間隙

（2）.DX型傳感器探頭，可以安裝在物體內部，測量物體內部的機械位移

（3）.DL型傳感器探頭，帶有安裝螺母

（4）.DF型傳感器探頭，帶有安裝孔，適合空間狹小的測量


（5）.根據用戶可以定制特種規格的傳感器探頭

三．放大器標定兩種量程

1.一種電容板標定兩種量程

2.兩種電容板標定兩種量程

四．傳感器的應用

    1、旋轉軸的徑向跳動，軸向竄動和回轉精度；

2、往復機構的運動特性和重復定位精度；

3、正弦波激振和脈激振中振動測量；

4、機器零部件相對振動相對變形；

5、盤類零件的端面振擺；

6、軸承.活塞間隙和油膜厚度；

7、檢測零部件尺寸和平直度；

    8、線切割機床電絲的振動；

9、機床主軸熱位移與動態加載試驗測量；

10、檢測金屬板、帶的厚度

11、也可用于金屬導體之外的緣物體（如大理石、塑料、砂輪、玻璃、陶瓷等）的振動、位移測量。

 配置與DWS型電容位移傳感器相配套的USB采集卡和軟件，采集卡16位精度，250KS/S采樣頻率，帶存儲器。電腦軟件直接分析顯示測量信號的位移.振幅.頻率
