價格：電議
所在地：廣東 深圳市
型號：IAPM U3-P1-U2
更新時間：2021-01-22
瀏覽次數：1289
公司地址：深圳市維君瑞科技有限公司
曾祥云 (先生) 業務員
深圳市維君瑞科技有限公司專注于模擬信號（電流/電壓）數據采集模塊，PT100熱電阻和熱電偶信號采集模塊，模擬信號（電流/電壓/熱電阻/頻率/位移）隔離變送器，安裝方式有PCB板上焊接及DIN35導軌式。微功率 1-20W DC DC 模塊電源，五位半數字電壓表頭及相關產品的研發與銷售。在全體同仁的辛勤耕耘下，公司的規模逐年成長擴大，客戶群遍及全球各地，在中國大陸、美洲、歐洲及臺灣、韓國、東南亞等地都擁有許多的長期合作客戶。產品被廣泛應用于工業電源領域的控制，電力，電子儀器，醫療電子，軌道交通，通訊，電信，自動化，醫療和測試與測量等領域
特點：
>>小體積、標準SIP12阻燃封裝
>>信號輸入/輸出/電源:3000VDC隔離
>>工業級寬溫度（-45—+85℃）
>>無需外接電位器等其它元件，免零點和增益調節
>>單電源供電
>>符合UL94V-0標準阻燃封裝
>>尺寸：32x14.2x8.9mm
>>在EMC（電磁干擾）比較特殊的使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施
產品zui大額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電壓信號輸出時zui小負載為2KΩ
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起性損壞。
產品通用參數：
|
Parameter |
Test Condition |
Mix |
Type |
Max |
Unit |
||
|
Isolated voltage 隔離電壓 |
AC,50Hz,1min |
3000 |
|
|
V(rms) |
||
|
G.Adj 增益 |
|
|
1 |
|
V/V |
||
|
G.Adj temperature drift 增益溫漂 |
|
|
25 |
|
ppm/℃ |
||
|
Non-linearity 非線性度 |
|
|
0.1 |
0.2 |
%FSR |
||
|
Input signal 輸入信號 |
Voltage 電壓 |
|
0 |
|
15 |
V |
|
|
Current 電流 |
|
0 |
|
30 |
mA |
||
|
Input maladjusted voltage 輸入失調電壓 |
|
|
2 |
5 |
mV |
||
|
Input impedance 輸入阻抗 |
Voltage 電壓 |
|
|
1 |
|
M |
|
|
Current 電流 |
|
|
|
50 |
Ω |
||
|
Output signal 輸出信號 |
Voltage 電壓 |
|
-10 |
|
10 |
V |
|
|
Current 電流 |
|
-20 |
|
20 |
mA |
||
|
Load capability 負載能力 |
Voltage 電壓 |
Vout=10V |
|
2 |
|
kΩ |
|
|
Current 電流 |
|
0 |
350 |
650 |
Ω |
||
|
Frequency response 頻響 |
-3DB
|
|
10 |
|
KHz |
||
|
Signal output ripple 輸出紋波 |
No-filter不濾波 |
|
10 |
20 |
mVRMS |
||
|
Signal voltage temperature drift 信號電壓溫漂 |
|
|
|
1 |
mV/℃ |
||
|
Assistant power 輔助電源 |
Voltage 電壓 |
用戶自定義 |
3.3 |
12 |
24 |
VDC |
|
|
Power loss 功耗 |
|
|
0.5 |
1 |
W |
||
|
Operating temperature 工作溫度 |
|
-45 |
|
85 |
℃ |
||
|
Storage temperature 儲存溫度 |
|
-55 |
|
105 |
℃ |
||

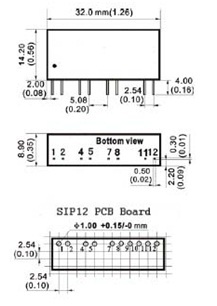

外形尺寸和引腳描述：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信號輸入 Sin+ |
信號輸入 GND |
空腳 |
輔助電源 PW+ |
輔助電源 PW- |
空腳 |
空腳 |
信號輸出 Io+ |
空腳 |
空腳 |
信號輸出Io- |
空腳 |
