產品說明
|
|
|
◇ WTZK-50-C、WTZK-50主要技術性能：
環境溫度：見規格表
外殼防護等級：WTZK-50-C IP44
WTZK-50 IP40
抗振性能：WTZK-50-C 2～25Hz 1.6mm
25～100Hz 40m/s2
WTZK-50 10～60Hz 0.075mm
60～150Hz 10m/s2
觸點容量：AC 380V 3A（阻性）
DC 220V 2.（阻性）
重復性誤差：見規格表
|
安裝位置：WTZK-50-C前后左右各傾斜22.5O能
正常工作
WTZK-50前后左右各傾斜10O能正常
工作
(下表中序號5-10各規格溫包應盡可
能與殼體下壁裝在同一水平位置上，
以減少液柱引起附加誤差）
毛細管長度：1,3,5,8,10,12m（下表中序號5規
格為8M）在訂貨時必須注明毛細管
長度。
|
|
|
|
◇ WTZK-50-C規格：
|
|
● 切換差可調
|
|
序號
No.
|
設定值調節范圍
℃
|
切換差調節范圍
℃
|
環境溫度
℃
|
設定值誤差
±℃
|
重復性誤差
℃
|
|
1
|
-60 ～ -30
|
3 ～ 5
|
-25 ～ 55
|
4
|
2
|
|
2
|
-40 ～ -10
-25～ 0
-15～ +15
|
高于被控溫度3℃
zui低不低于-25℃
zui高至55℃
|
2
|
|
3
|
|
4
|
|
5
|
10～ 40
|
-25 ～ 55
|
|
6
|
40～ 80
|
-25至低于被控溫度3℃，至zui高55℃
|
|
7
|
60～ 100
80～ 120
|
-25 ～ 55
|
3
|
3
|
|
8
|
|
9
|
110～ 150
130～ 170
|
+5 ～ 55
|
|
10
|
|
|
|
|
◇ WTZK-50-C設定值的調整：
|
|
控制器的設定值調整步驟，舉例說明如下：
[例]：選用-15～15℃規格的溫度控制器，要求控制一冷庫溫度保持在-8～-5℃的范圍內，具體操作步驟如下：
● 溫包固定在庫房內，控制器裝在庫外儀表板上，毛細管應逐段固定；用導線把控制器接入冷凍機電機的電源控制回路。
● 旋動設定值調節桿，使指針指示在標度尺刻度-8℃上，此值即為下切換值。
● 當庫溫下降至-8℃，控制器開關應自動切換冷凍機，停機后溫度回升。反復調切換差旋鈕，使庫溫回升至上切換值-5℃時，控制器開關切換，冷凍機再次開機為止。
|
|
|
|

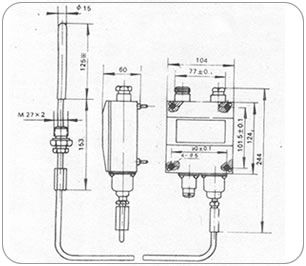

◇ WTZK-50-C外形及安裝尺寸：
|
 序號1～10規格的壓力式溫度控制器
※ No.5此處長度為200 |
|
|
|
◇ WTZK-50-C安裝：
|
|
● 打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
● 取下鎖緊螺母，旋動調節桿，使指針指在所需控制的溫度設定值上，擰緊鎖緊螺母。
● 旋動切換差旋鈕，以獲取需要的切換差。
● 溫包與毛細管：溫包應全浸在被控介質中，其周圍介質應保持流動勻溫，毛細管彎曲圓弧半徑不小于50mm，每擱300mm應用卡子將毛細管固定在儀表板上。No.1-4毛細管穿過的環境溫度應高于設定溫度3℃以上；No.6-7的環境溫度應低于設定溫度3℃以下；No.9-10的環境溫度應高于5℃以下，安裝使用時謹防機械碰撞而使傳壓毛細管軋扁。
● 復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應作定期校對。
|
| |
|
|
單刀雙擲微動開關作用過程：
接線端1-3：溫度下降至下切換值時接通。
接線端1-2：溫度下降至下切換值時端開。
電纜：φ12船用或φ7.5三芯。
|
|
|
|
◇ WTZK-50-C注意事項：
|
|
● 控制器指針指示值為設定值，是下切換值，設定值調節范圍即下切換值的調節范圍。
● 切換差旋鈕上數字僅表示切換差值大小程度而非實際值，實際值應從標準表讀取。
● 欲控制溫度不超過某一給定的溫度值（即上切換值）時，指針應調整在比給定值低一個切換
差值（即下切換值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
● 規格表中給的切換差調節范圍是指保證提供的zui小調節范圍，實際范圍可比表列略寬。
|
|
