一、DKJ-310M執行器價格概述 DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、 Ⅲ型控制單元儀表配套使

 揚州智高電動閥門有限公司是一家專業研發、生產、銷售、服務為一體的控制閥門裝置高新技術企業。我廠擁有先進的加工中心、數控車床、數控銑床、鉆床等生產設備，有三維測量機、多功能檢測試驗臺等檢測設備。我廠研發生產的DZW/DQW/2SA3/2SB35/DKJ/DKZ/SKJ等系列電裝具有功能全、性能可靠、控制精度高，控制系統先進、使用維護方便等特點。可對閥門實行遠控、集控、遙控和自動控制。本廠大多數產品都是引進歐美、，德國、日本技術生產制造。產品即可按中國標準生產，也可按 ISO 、 API 、 ANSI 、 BS 、 JTS 、 DIS 及 NF 等國際國外標準設計生產。電動裝置產品的技術性能都符合我國標準 JB/T8528-1997 《閥門電動裝置技術條件》， JB/T8529-1997 《隔爆型閥門電動裝置技術條件》的規定。獲得國際標準質量體系認可證書，產品經產品質量監督檢驗所檢查測試：完全合格。獲得國家級、省級高新技術產品證書.

 一、DKJ-310M執行器價格概述

      DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、 Ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc(或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中.
二、DKJ型號含義

三、使用條件

1、輸入信號：開關正、反轉信號（220VaC）。

2、輸出信號：直流4-20mA。

3、出軸有效位移：0--90º

4、轉換誤差：不大于±0.1％FS。

5、限位設置范圍：關限位0-80％；開限位20-100％。

6、長期穩定性：±0.1％FS.

7、電源：AC220V±20%。

8、環境溫度：－40-75℃

9、環境濕度：≤95％

四、功能特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機

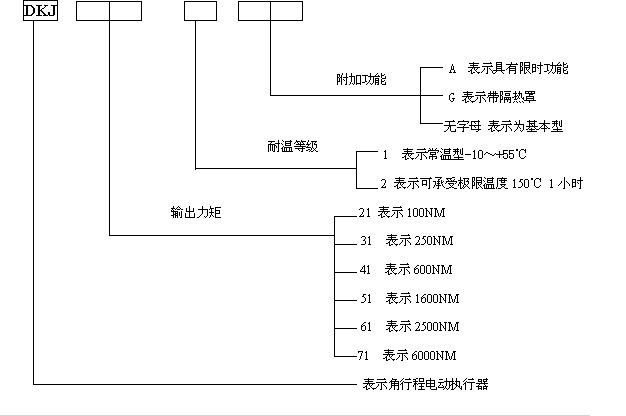

型號編制說明
DKJ-210(CX)
DK：普通型J：角行程210：輸出力矩
C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位

五、技術參數

項目名稱		DKJ系列
控制 機構	輸入信號	無
	反饋信號	0～10mAdc 4～20mAdc
	死區	0.4％～3％
	基本誤差	±2.5％
	回差	≤1.5％
	限位	開側，閉側
	開度檢測	導電塑料電位器
動力	動力	220V，50Hz
	驅動電機	伺服電機
附屬機構	加熱器	選擇件
	手動機構	手輪
安裝 條件	環境溫度	無加熱器-25℃～+70℃
	相對濕度	<95％
	環境氣體	無腐蝕性氣體
	接線口	十四線插頭
	防護等級

型號	出軸轉矩(Nm)	額定轉角	全行程時間(S)	額定電流(A)	質量(Kg)
DKJ-210	100	90°	100±20	0．5	31
DKJ-310	250	90°	100±20	0．65	48
DKJ-410	600	90°	100±20	1．5	86
DKJ-510	1600	90°	100±20	2．5	125
DKJ-610	4000	90°	100±20	4．5	125
DKJ-710	6000	90°	100±20	8	145

Ⅲ型 型號	DKJ-2100M	DKJ-3100M	DKJ-4100M	DKJ-5100M	DKJ-6100AM	DKJ-6100M	DKJ-7100M	DKJ-8100M	DKJ-9100M
反饋信號	4～20mA DC
輸出扭矩N.m	100	250	600	1600	2500	4000	6000	10000	16000
全行程時間S	25				40	60	60	90	110

Ⅱ型 型號	DKJ-210M	DKJ-310M	DKJ-410M	DKJ-510M	DKJ-610AM	DKJ-610M	DKJ-710M	DKJ-810M	DKJ-910M
反饋信號	1～10mA DC
輸出扭矩N.m	100	250	600	1600	2500	4000	6000	10000	16000
全行程時間S	25				40	60	60	90	110

主要技術指標
1. 反饋信號：Ⅲ型4~20mA DC，Ⅱ型0~10mA DC；
2. 輸入通道：三個；
3. 輸入通道阻抗：Ⅲ型 250Ω，Ⅱ型 200Ω；
4. 輸出扭矩：見表 ；
5. 全行程時間：見表 ；
6. 基本誤差：±2.5％；
7. 回差：≤1.5％；
8. 死區：≤3％；
9. 阻尼特性：≤3次半周期；

六、訂貨須知

訂貨時請用戶提供以下資料：
電動執行器名稱，型號，行程
如需要配置伺服放大器，操作器和球形鉸鏈應另注明
