7742 七合一安規綜合測試儀

中山市嘉仕電子科技有限公司

會員指數：

企業認證：

價格：電議

所在地：廣東中山市

型號：7742

更新時間：2024-08-28

瀏覽次數：2133

公司地址：中山市東鳳鎮東鳳大道南238號電星工業園

18576056658 梁先生(先生) 工程師

點擊查看聯系電話在線詢價

產品簡介

主要特點：●320× 240大屏幕液晶顯示 ●六合一功能，包含交流耐壓、直流耐壓、緣電阻、接地電阻、泄漏電流、功率測量●可選配低壓啟動測試單元，進行七合一功能測試●可儲存50組面板設定，每組30步驟●面板鎖定功

公司簡介

中山市嘉電子科技有限公司是一家專業生產：變頻電源，程控變頻電源，可程式變頻電源，按鍵式變頻電源，耐壓測試儀，安規綜合測試儀，電器安全性能綜合測試儀，程控絕緣耐壓測試儀，泄漏電流測試儀，接地電阻測試儀，交流變頻電源，直流穩壓電源，線性直流穩壓電源，中山變頻電源，三相變頻電源，變頻電源廠家，交流耐壓測試儀，直流耐壓測試儀免費服務熱線：18576056658

展開

產品說明

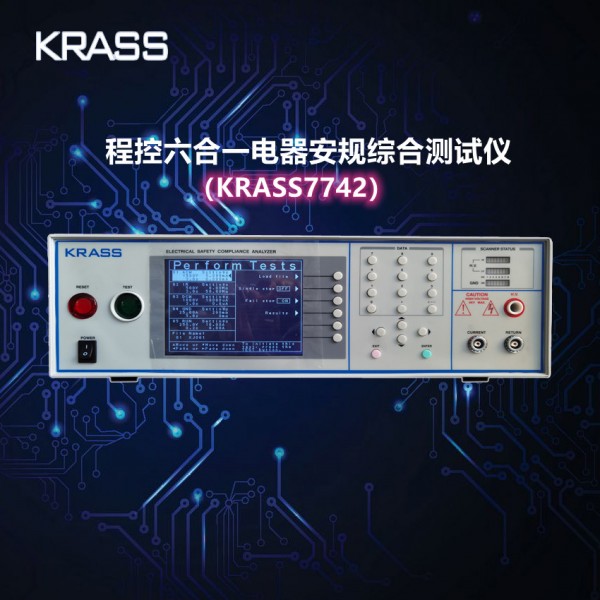

7742程控（全功能）六合一電器安全性能綜合測試儀

主要特點：

●320× 240大屏幕液晶顯示

●六合一功能，包含交流耐壓、直流耐壓、緣電阻、接地電阻、泄漏電流、功率測量

●可選配低壓啟動測試單元，進行七合一功能測試

●可儲存50組面板設定，每組30步驟

●面板鎖定功能，確保測試安全

●同一畫面下顯示所設定的所有測試結果

機型	功能說明
7742	交流耐壓、直流耐壓、緣電阻、接地電阻、泄漏電流、功率測量

一．交流耐壓（AC WITHSTAND VOLTAGE）
	范圍	分辨率	準確度
輸出電壓,ACV	0-5000	1	± (2%設定值+ 5V)
頻率	50Hz/60Hz ±0.1%, User Selection
波形	正弦波 ,THD.<2% (阻性負載), Crest Factor = 1.3 - 1.5
輸出調整率	± (1% output + 5V), 從空載至滿載
設定
上/下限(Total), 電流,mA	0.000-9.999 (0=F)	0.001	± (2%設定值+ 2個字)
上/下限(Total), 電流,mA	10.00-40.00mA	0.01	± (2%設定值+ 2個字)
上/下限(Real), 電流,mA	0.000-9.999	0.001	± (3%設定值+ 50μA)
上/下限(Real), 電流,mA	10.00-40.00mA	0.01	± (3%設定值+ 50μA)
緩升時間,second	0.1 - 999.9	0.1	± (0.1%+ 0.05 sec)
緩降時間,second	0.0-999.9
測試時間second	0, 0.4 - 999.9 (0=連續)
Arc 偵測	1 – 9檔 (9 為靈敏)
二．直流耐壓（DC WITHSTAND VOLTAGE）
輸出電壓,DCV	0 -5000	1	± (2%設定值+ 5V)
紋波	<4 %（5KV/20mA 阻性負載時）
設定
上/下限電流,μA	0.0 - 999.9	0.1	± (2%設定值+ 2個字)
上/下限電流,μA	1000 - 20000	1	± (2%設定值+ 2個字)
緩升時間,second	0.4 - 999.9	0.1	± (0.1%+ 0.05 sec)
緩降時間,second	0.0, 1.0-999.9		± (0.1%+ 0.05 sec)
測試時間,second	0, 0.3 - 999.9 (0=連續)	0.1	± (0.1%+ 0.05 sec)
緩升上限電流	>20 mA peak maximum, ON/F User Selection
充電電流下限	0.0 - 350.0 μA DC or Auto Set
放電時間	≦ 200 msec
zui大容性負載	1μF < 1KV 0.08μF < 4KV
	0.75μF < 2KV 0.04μF < 5KV
	0.5μF < 3KV
Arc 偵測	1 – 9檔 (9 為靈敏)
三．緣電阻（INSULATION RESISTANCE）
輸出電壓,DCV	50 - 1000	1	± (2%設定值+ 2個字)
充電電流	Maximum >20mApeak
設定
上/下限阻值,MΩ	0.05 - 99.99 (HI – Limit: 0 = F)	0.01	同電阻測量準確度
	100.0-999.9	0.1
	1000-50000 MΩ	1
緩升時間,second	0.1 – 999.9	0.1	± (0.1%+ 0.05 sec)
緩降時間,second	0=F, 1.0-999.9
測試時間,second	0, 1.0 - 999.9 (0=連續)
充電電流下限,μA	0.000 - 3.500 or Auto Set
四．接地電阻（GROUND BOND）
輸出電流,Aac	1.00 – 40.00	0.01	± (2 %設定值+ 2個字)
輸出電壓,Vac	3.00 – 8.00	0.01	± (2 %設定值+ 3個字)
頻率,Hz	50Hz/60Hz ±0.1%, 可選擇
輸出調整率	± (1% 輸出值 + 0.02A)
zui大阻值	1.00–10.00A/0–600mΩ, 10.01–30.00A/0–200mΩ, 30.01–40.00A/0–150mΩ
設定
引線電阻補償,mΩ	0-200	1	1.00-2.99A,± (3 %設定值+ 3個字 ) 3.00 - 30A,± (2 %設定值+ 2個字 ) 3.00 - 40A,± (2 %設定值+ 2個字 )
上/下限電阻,mΩ	0 – 150 (30.01-40.00A)	1
	0 – 200 (10.01-30.00A)
	0 – 600 (1-10.00A)
測試時間,second	0, 0.5 - 999.9 (0 = 連續)	0.1	± (0.1% + 0.05 sec)
測量
	范圍	分辨率	準確度
電壓,KV(AC/DC)	0.00-5.00	0.01	± (1.5 %讀值+1個字)
電壓,Vdc(IR時)	0-1000	1	± (1.5%讀值+ 2個字)
AC電流,mA	0.000-3.500	0.001	± (2%讀值+ 2個字)
AC電流,mA	3.00-40.00	0.01	± (2%讀值+ 2個字)
DC電流,μA	0.0 - 350.0	0.1	± (2%讀值+ 2個字)
DC電流,mA	0.300 – 3.500	0.001
DC電流,mA	3.00-20.00	0.01
AC電流,A(G.B時)	0.00-40.00	0.01	± (3 % 讀值+ 3個字)
阻值,MΩ(IR時)	50-499V / 500-1000V		50 – 499V0.05–999.9, ±(7%讀值+2 個字)
	0.050-1.999 / 0.050-9.999	0.001	500 – 1000V
	2.00-19.99 / 0.050-9.999	0.01	0.10–999.9, ±(2%讀值+2個字)
	20.0-199.9 / 100.0-999.9	0.1	1000–9999, ±(5%讀值+2個字)
	200-50000 / 1000-50000	1	10000–50000, ±(15%讀值+2個字)
阻值,mΩ(GB時)	0-600	1	1.00 – 2.99 A, ± (3 %讀值+ 3個字)
阻值,mΩ(GB時)	0-600	1	1.00 – 2.99 A, ± (3 %讀值+ 3個字)
五．泄漏電流測試（LEAKAGE CURRENT TEST ）
電流測量
頻率范圍	DC-1MHz
泄漏電流(RMS)	分辨率	準確度 (DC-100KHz)	準確度 ( >100KHz to 1 MHz)
0.0μA-999.9μA	0.1μA	±(1.5%讀值+ 3個字)	±(5%讀值+ 5μA)
1000μA-6000μA	1μA	±(1.5%讀值+ 3個字)	±(5%讀值+ 5μA)
電壓測量
范圍	0.0-277.0 VAC
分辨率	0.1 V
準確度	± (1.5% 讀值 +0.2V), 30.0-277.0V
輸出
被測物輸入功率	0 - 277.0V, 單相, 0 - 15.0A zui大
輸出保護	短路電流 23A, <3 sec, 突入電流68A 響應時間 1m sec
設定
上/下限電流,μA	范圍 0.0 - 6000μA(0=OFF) , 分辨率 0.1μA
測試時間	范圍 0, 1.0-999.9 (0=continuous), 分辨率 0.1second
符合標準	A UL544 Non Patient, UL484, IEC60598, UL1363
	B UL544 Patient Care
	C UL2601-1, IEC60601-1, EN60601-1
	D UL1563
	E UL60950, IEC60950, IEC61010-1, IEC60335-1, IEC60990 Fig4 U2
	F IEC60990 Fig5 U3
	G IEC60990 Fig3 U1
模擬阻抗電路	準確度: 電阻 ± 1% 電容 ± 5%
六，功率測量
	范圍	分辨率	準確度
電壓,Vac	00.-277.0	0.1	± (1.5%讀值+2個字), 30.0-277.0V
電流,Aac	0.00-15.00	0.01	± (2.0%讀值+ 2個字)
功率,Watts	0-4200	1	± (5%讀值+ 3 個字)
功率因數,Factor	0.000-1.000	0.001	± (8%讀值+ 2 個字)
時間,second	0.0-999.9	0.1	± (0.1%讀值+ 0.05 sec)
設定
上/下限電壓,Vac	0.0-277.0	0.1	± (1.5%設定值+ 0.2 V), 30.0-277V
上/下限電流,Aac	0.00-15.00	0.01	± (2.0%設定值+ 2個字)
上/下限功率,Wac	0 - 4200	1	± (5.0%設定值+ 3個字)
上/下限功率因數	0.000-1.000	0.001	± (8%設定值+ 2個字)
延遲時間,second	0.2-999.9	0.001	± (0.1%設定值+ 0.05 sec)
測試時間,second	0, 0.1-999.9 (0=continuous)	0.1	± (0.1%設定值+ 0.05 sec)
輸出功率測量
被測物輸入電壓	0 - 277.0V, 單相, 0 - 15.0Azui大
被測物功率	4200 W （zui大允許值）
輸出保護	短路電流 23A, <3 sec, 突入電流68A 響應時間 1m sec
