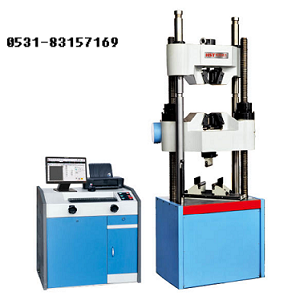

一、設備名稱：微機控制電液伺服試驗機

二、設備型號：WAW-600C（蝸輪蝸桿傳動）

三、WAW-600C微機電液伺服試驗設備用途：

該試驗機廣泛適用于金屬材料的拉伸、壓縮、彎曲和剪切試驗，也可用于水泥、混凝土等非金屬材料的抗壓和抗折試驗。增加專用輔具后，可進行緊固件、鋼絲繩、構件的力學性能試驗，是航空航天部門、工程質量檢測、大專院校、工礦企業、科研單位理想的高品質檢測設備。試驗操作和數據處理符合GB/T228-2002《金屬材料室溫拉伸試驗方法》，執行GB、ISO等多種試驗標準。

產品引進日本島津技術（蝸輪蝸桿傳動），與鏈條傳動相比，傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。產品配置的AD800全數字多通道閉環測控系統，吸取德國DOLI控制器的功能特點，并整合諸多技術專業開發的新一代試驗機測控系統, 控制軟件能實現自動求取抗拉強度、屈服強度、彈性模量、斷后延伸率、非比例延伸強度RP0.2、等常規數據，采用恒力，恒位移，恒變形等多種控制方式，試驗過程中可實時顯示力-位移，力-時間，力-變形等多種試驗曲線，并能自動平滑切換，觀察比較。計算機控制系統對試驗過程的控制和數據處理完全符合相應金屬材料與非金屬材料標準的要求。

四、方圓品牌WAW-600C微機電液伺服試驗主要技術指標：

1、zui大試驗力： 600kN

2、試驗力測量范圍：12kN-600kN

3、試驗力示值精度： ±1%

4、位移測量分辨力：0.01mm

5、變形測量：標準配置標距50mm，zui大變形量10mm

6、變形測量精度: ±0.5%

7、恒力、恒變形、恒位移控制范圍: 0.4%～FS

8、恒力、恒變形、恒位移控制精度:

設定值<10%FS時,設定值的±1.0%以內

設定值≥10%FS時,設定值的±0.5%以內

9、變形速率控制精度:

速率<0.05%FS時為±2.0%設定值內

速率≥0.05%FS時為±0.5%設定值內

10、活塞zui大移動速度：100mm/min

11、zui大拉伸試驗空間：700mm

12、zui大壓縮空間：700mm

13、扁試樣夾持厚度：0-30mm

14、圓試樣夾持直徑：13-40mm

15、壓盤尺寸：180mm

16、彎曲試驗支滾間距： 450 mm

17、支點直徑：30mm

18、活塞行程：250mm

19、夾緊方式：液壓夾緊

20、主機尺寸：900×750×2360mm

21、整機重量:2800 kg

五、濟南方圓WAW-600C微機電液伺服試驗性能特點

（一）機械工藝結構：

本機主機部分采用油缸下置式，蝸輪蝸桿傳動和液壓夾緊，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機中橫梁和工作臺之間；油源部分采用琴臺式液壓油源。

1.工作臺和橫梁采用鑄鋼材料，光杠和絲杠采用高性能合金結構鋼制做，光杠表面鍍鉻拋光，美觀、防銹；

2.上下夾頭中心線與試驗機拉力軸線同軸度為5%（大大優于國標小于12%要求）；

3.油缸采用特殊工藝，珩磨加工，間隙密封，密封性強，使用壽命長；

4.進口ATOS電液伺服閥，進口高壓油泵，噪音低，運行平穩；

5.油源使用鋼板成型，表面噴塑處理，大理石臺面可放置電腦和打印機，干凈整潔，節省空間。

（二）控制及測量系統：

本機控制及測量系統吸收了目前試驗機控制的各類經驗，采用全數字電液伺服閉環控制及測量系統，實現了等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能。本系統具有多層保護功能，可實現對試驗機的過載、過流、過壓、欠壓、過速、限位等多種安全保護。

本系統配有專用測控軟件，對試驗數據進行統計與處理，可自動求取上、下屈服點、抗拉強度、斷裂強度、彈性模量、各點延伸率、σ0.2等數據。試驗過程中電腦實時顯示力、位移、應變等參數，以及試驗曲線的動態顯示，并可根據不同需要在力-時間、力-位移、位移-時間等多種曲線模式進行切換，亦可輸出各種試驗曲線及報告：

1.分級管理用戶權限，用戶登陸后，根據其權限開放相應的操作功能模塊；

2.采用的多線程技術采集數據，速率快，穩定性強，并能自動對傳感器數據進行各種抗擾處理，避免了偶然采集失敗帶來的控制失效等缺陷；

3.具有功能強大的報表編輯功能，用戶可以按照自己的要求編制試驗報告，輸出各種需要的結果，數據亦可用Word等格式保存，便于編輯；

4.采用數據庫管理方式，自動保存所有試驗數據和曲線，并設有曲線放大、比較和遍閱功能，為實驗室聯網提供了一個優質的基礎。

六、方圓品牌WAW-600C微機電液伺服試驗主要配置：

1.主機： 600kN油缸下置式 一臺

2.電液伺服油源： 琴臺式 一臺

3.電液伺服閥： 進口ATOS 一個

4.高壓油泵： 進口 一個

5.油壓傳感器： 一只

6.手控盒： 一個

7.引伸計： 北鋼院，標距50mm，變形量10mm 一支

8.專用數據采集卡： 一個

9.專用測控軟件： 一套

10.商用品牌電腦： 聯想，聯保 一臺

11.品牌打印機： 惠普彩色噴墨A4 一臺

12.附具： 一套

1)拉伸夾具： 圓鉗口Φ13-Φ26、Φ26-Φ40mm 各一副

平鉗口0-15mm 一副

2)壓縮夾具： Φ180mm 一套

3)彎曲夾具： 一套

13.地腳螺栓： 四個

1. 產品發貨前用戶需要預澆好混凝土基礎（我公司會預先提供基礎圖）； 產品到用戶現場后，用戶負責產品的接收、就位、安裝，并準備好電源。然后通知我公司客戶服務部派人員調試。

2. 派專業人員到現場對產品進行調試，并對操作人員進行培訓。

3. 根據技術協議規定驗收合格后進入保修期，產品保修服務期限為一年。

4. 終身維護服務，僅收取材料費、人工費、差旅費、成本費。

5. 對于用戶的咨詢和投訴，立刻給予回復響應；當天提供問題解決方案；需要時24～72小時內安排去用戶現場解決問題。

1. 要求盡可能明確試驗所參考執行的試驗方法標準細則。

2. 提供在本機上完成試驗的試樣，供產品測試和出廠檢驗。

3. 負責產品的收貨、儲運、就位。

4. 聯系當?shù)赜嬃坎块T對設備進行計量。

5. 設備安裝所需的空間及地基，電源等。
