 產品名稱：LE傾角儀

產品簡介：

一． 產品特點
1． 寬廣的工作溫度范圍：-40到+80℃，完全的溫度補償。
2． ：精度0.01（包含所有誤差）。
3． 外殼結構防水，抗外界干擾能力強。

二．產品描述
傾角儀LE是雙軸數字傾角儀，傾角儀通過測量靜態重力加速度變化，轉換成傾角變化。傾角儀測量輸出傳感器相對于水平面的傾斜和俯仰角度。傾角儀內置溫度傳感器可以根據溫度變化修正傳感器溫度漂移。傳感器角度響應速度從1次/秒--5次/秒（可調）。內置沖擊抑制模式，依靠角度反映速度的差別，區分沖擊震動和傾角變化。

三． 技術指標
1．常規模式時主要指標（電源=+12V）

輸出速度	1-5次/秒	單位
測量范圍	雙軸±30或±15	度
分辨率	±0.001	度
精度	±0.01	度
非線性	±0.05%
重復性	±0.003	度
溫度漂移	0.001°/℃

2．其它指標

	zui小	正常	zui大	單位
工作電壓	8	12	15	V
工作電流	116	126	136	MA
串口數據格式	9600，n，8，1			BPS*
工作溫度	-40		+80	℃

3.工作參數限值

	zui小	zui大	單位
電源電壓	+7	+17	V
工作溫度	-50	+100	℃

四．插座采用XS12J7C K7ABR55 7芯防水插座，插座接線定義如下：

插頭引腳號碼	名稱	說明
1	GND	輸入電源地
2	+12V	輸入電源正
3	Y
4	Z
5	B
6	A
7	NC	禁止連接

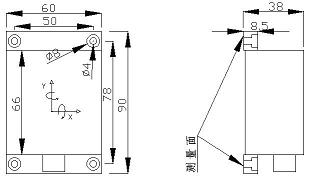

五．外殼機械尺寸： (可選不帶殼OEM板)

外殼 尺寸：長方形，長90mm，寬60mm，高38mm。

重量：0.3kg

[LE系列傾角傳感器.pdf]
