一、XTRM溫度巡檢儀概述：
  XTRM溫度巡檢儀是現代水泥行業中必不可少的一種儀表，其多可測量6路溫度回路，并將zui高的一路溫度顯示出來，用戶可通過儀表表面按鍵查看回路中任何一路溫度測量值。該儀表一般測溫范圍為0-100℃，0-150℃，0-200℃等?？蛻艨筛鶕?jù)現場生產中的實際需要，定制特殊溫度量程的儀表，如0-300℃，0-400℃等。
二、XTRM溫度巡檢儀性能參數：
    1、測量范圍：0-100℃、0-150℃、0-200℃（也可按用戶需要特殊訂貨）；
   2、傳感器：Pt100、Cu50；
   3、測量通道數：2、3、4、5、6；
   4、基本度：0.5級（二線制輸出信號）；
   5、顯示度：0.5級；
   6、引線電阻規定：0.35Ω；
    7、輸出：4~20mA　zui大22mA（當輸出開路時）；
   8、線性誤差：≤0.1%；
   9、電源電壓：24VDC；
   10、環境溫度：-25℃~+75℃；
   11、溫度漂移：＜0.05%/1℃；
   12、緣電壓：輸入與輸出間500VAC（隔離型）；
   13、防護等級：IP62（工程塑料外殼）、IP66（鋁合金外殼）。
三、XTRM溫度巡檢儀電氣連接：
  軒頊XTRM-421G、XTRM-4215PG、XTRM-4215四回路溫度巡檢儀與外部溫度傳感器的接線需打開儀表蓋后進行，輸入與輸出接線端子在底板上，以四回路溫度巡檢儀為例，其輸入端共8個端子，1與2、3與4、5與6、7與8分別要與CH1、CH2、CH3、CH4通道的溫度傳感器相連接。
四、溫度遠傳監測儀用途：
   1、回轉密托輪油溫
   2、密小齒輪油箱油溫
   3、生料磨進出口軸承溫度
   4、煤收塵器灰斗溫度
   5、煤粉盒溫度
   6、生料磨主電機繞組溫度
   7、生料磨主電機軸承溫度
   8、生料排風機電機定子溫度
   9、高溫風機繞組溫度　
   10、高溫風機軸承溫度
五、XTRM溫度巡檢儀使用：
  軒頊XTRM-421G、XTRM-4215PG、XTRM-4215四回路溫度巡檢儀開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
   1、較高的抗干擾能力，因?yàn)樾盘?hào)是在高電平情況下傳送，達到抑止噪聲和干擾的作用。
   2、簡單的布線，即儀表從現場到控制室采用雙絞導線連接就可以了，降低了布線的成本。為了避免測量誤差，鉑熱電阻的引線電阻必須保證一定的數值，這里對于每一個Pt100的傳感器，引線電阻固定為0.35Ω，0.35Ω相應導線的截面和長度如下所示：
   截面積1.5mm2 截面積1.0mm2
  導線長度 2×15m 2×10m
  也可以取任何截面的導線，但引線總電阻必須確保為0.35Ω，否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差，輸入端的引線需考慮對外磁場的屏蔽。
   3、對于暫時不使用的回路其輸入端接小于100Ω電阻或?qū)⑤斎攵擞脤?dǎo)線短接，否則輸入端開路儀表無法正常工作。
  4、在正常工作的情況下，儀表同時對；兩個溫度回路進行測量，但正常顯示和輸出溫度zui高的一路信號，其他溫度點的數據，須通過面板上的按鍵操作查看各點溫度。

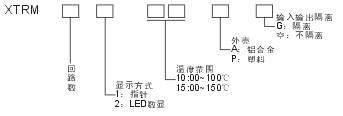

六、XTRM溫度巡檢儀典型型號：


  兩回路溫度巡檢儀：XTRM-2210AG、XTRM-2210PG、XTRM-221G、XTRM-2215PG、XTRM-2220AG、XTRM-2220PG、XTRM-2210A、XTRM-2210、XTRM-221、XTRM-2215、XTRM-2220A、XTRM-2220；
   三回路溫度巡檢儀：XTRM-3210AG、XTRM-3210PG、XTRM-321G、XTRM-3215PG、XTRM-3220AG、XTRM-3220PG、XTRM-3210A、XTRM-3210、XTRM-321、XTRM-3215、XTRM-3220A、XTRM-3220；
  四回路溫度巡檢儀：XTRM-4210AG、XTRM-4210PG、XTRM-421G、XTRM-4215PG、XTRM-4220AG、XTRM-4220PG、XTRM-4210A、XTRM-4210、XTRM-421、XTRM-4215、XTRM-4220A、XTRM-4220；
  五回路溫度巡檢儀：XTRM-5210AG、XTRM-5210PG、XTRM-521G、XTRM-5215PG、XTRM-5220AG、XTRM-5220PG、XTRM-5210A、XTRM-5210、XTRM-521、XTRM-5215、XTRM-5220A、XTRM-5220；
  六回路溫度巡檢儀：XTRM-6210AG、XTRM-6210PG、XTRM-621G、XTRM-6215PG、XTRM-6220AG、XTRM-6220PG、XTRM-6210A、XTRM-6210、XTRM-621、XTRM-6215、XTRM-6220A、XTRM-6220。
