管段為直通一體結構采用鑄造工藝制造而成；真正水流無阻擋，特別適用的空調計量系統；結構簡單，安裝、維護方便；完全不受介質中雜質、化學物質和磁性材料影響，運行十分穩定可靠；測量機構無運動部件，永無

上海甬港電子科技有限公司 以雄厚的科技力量和人才優勢為依托，致力于中央空調計費系統；風機盤管計費系統；熱量計；冷、熱量表；流量計；及其他流量儀表的研發、生產、銷售及技術服務。公司產品廣泛應用于樓宇自控系統及工業控制的供熱、供水、石油、化工、電力、機械、冶金、醫藥、食品、汽車、紡織和輕工等行業。并得到了廣大新老客戶的良好反饋！隨著公司業務的發展壯大，我們一方面繼續擴大國內市場，另一方面積極開拓國外市場，參與國際競爭！

產品特點

1管段為直通一體結構采用鑄造工藝制造而成；

2真正水流無阻擋，特別適用的供暖水質和工況要求，壓損更??；

3結構簡單，安裝、維護方便；

4完全不受介質中雜質、化學物質和磁性材料影響，運行十分穩定可靠；

5測量機構無運動部件，永無磨損，計量精度不受使用周期影響；

6采用美國TI公司MSP430單片機，的微功耗設計；

7采用德國ACAM公司超聲波專用檢測芯片，精度更高；

8水平、垂直安裝，為方便、實用；

9冷熱兩用，進回水兩用；

10多種通訊方式可以選擇（RS485遠傳抄表、M-BUS遠傳抄表、GSM遠傳抄表）；



使用說明

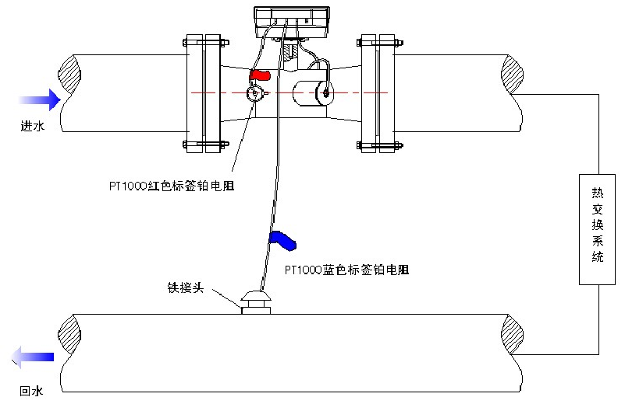

能量表安裝說明(以能量表安裝在進水管道上為例)

安裝前請先沖洗管道防止有石子等雜物在管道內；

■安裝時請不要轉動電器部分，搬運時不要用手抓取表頭部分；

■安裝時不要扳動、轉動、碰擊管道內部零部件，避免磕碰表體及損壞電線；

■安裝及使用過程中不能拉扯電線，防止損壞；

■安裝時應留有足夠的檢修空間；

■請遠離交流電和高頻輻射源少0.5m以上，避開高溫輻射源，避免陽光直射；

■壓力試驗時請不要大于2.5Mpa，確保流量在此能量表的流量范圍內，流量范圍見技術參數；

■安裝時必須按照管段上流量指示箭頭方向安裝；

■進水口前直管段長度滿足5倍口徑與出水口后直管段長度滿足2倍口徑為；

■能量表可以水平、垂直安裝，但水平安裝時兩換能器應在同一水平面上,垂直安裝要確保水流從下向上流動；

■能量表使用環境溫度大于55°℃或管內水溫大于90°℃時應將積分儀和托板取下安裝在溫度較低的墻面或其他物體上；

■當能量表作為冷量表使用時，應將積分儀和托板取下安裝在墻面或其他溫度接近室溫的物體上，同時積分儀的高度應高過管段，防止冷凝水順著電線滴水到積分儀上；

■將紅色標簽鉑電阻安裝在能量表的測溫孔內；

■溫度傳感器（鉑電阻）安裝好后應把鉛封打好；

■安裝好后試壓前應充分排空管道內空氣；

■如果冬天不供暖必須將管道內的水排干凈，以防結冰凍裂；

■管道法蘭和能量表的法蘭的安裝：

1、按照能量表實際尺寸預留好能量表安裝位置；

2、先將管道兩側的法蘭套在管道上（不要焊接）；

3、將能量表及密封墊用螺絲簡單安裝在管道上（不要太緊）；

4、用電焊槍定位法蘭；

5、取下能量表；

6、焊接管道法蘭，防止漏水；

7、安裝能量表；

8、強烈建議在表體安裝位置后面滿足2倍管道直徑距離后面安裝管道伸縮器，方便能量表的安裝；

9、建議安裝表前閥門、表后閥、過濾器，便于檢修；

■能量表安裝時配套相應的鉑電阻安裝頭（鐵接頭），用電焊機在回水管道（以表安裝在供水管上為例）上打孔，比鐵接頭稍大就行，用電焊機把鐵接頭焊在管壁上；
