本產品是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載

 慈溪飛納得電器廠創建于1992年，位于慈溪市城北，風景秀麗的杭州灣畔，東離櫟社國際60公里，北侖港碼頭40公里，離鐵路貨站5公里，329國道橫貫慈溪市區，滬、杭、甬高速公路相連，交通十分便捷。公司占地面積45000㎡,資產總額8500萬元，員工1200余人，研發團隊60余人，本科及以上研發人員25人，工程師技術人員30多人，測試團隊50多人，以工業電器為主導，集研發、制造、貿易、服務等功能于一體的科技型企業，在單片機開發和嵌入式軟件方面擁有一支專業技術團隊和十多年的開發經驗，擅長單片機技術在工業控制、電力電子、汽車電子等領域的應用。



三、 主要技術指標

指 標	型 號					單位
	JFY-801	JFY-802	JFY-808	JFY-811	JFY-813
額定電流設定范圍	1～100	1～30	3～90	1～1000	0.2～10	A
電流量程	150	150	450	1000	15	A
電流測量精度	±1%					-
電源電壓	AC 220V					V
觸點容量	3A/440VAC（純阻性負載）					-

四、 操作指南

l    查看A、B、C三相電流

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

l    電動機額定電流值設置（整定電流）

長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

l    告警（保護）狀態恢復

發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

l    參數設置

在顯示電流的狀態下，長按“5”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

。公司管理團隊是一支朝氣逢勃、事業心強、積向上、能打硬仗的隊伍。：為電力自動控制與保護產業做出貢獻、創造奇跡。以人為本，納賢招才、廣交朋友、借船出海、研發的產品、提供的服務。本公司還將實行了質量、售后問題，一年保修，包換。簽訂合同，安全放心。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍		出廠 設定	單位	備注
過載保護類	F11	電動機額定電流 （整定電流）	JFY-801	1.0 – 100	20	A	這個參數可以直接長按Sel鍵設定
			JFY-802	1.0 – 30.0	10
			JFY-808	3.0 – 90.0	20
			JFY-811	1～1000	20
			JFY-813	0.2～10	3
	F12	反時限曲線	0 - 5		1	-	0表示定時限，1-5為反時限，請參見工作原理說明，JFY-801無此參數
	F13	定時限動作時間	0.1 – 60.0		3.0	秒	在F12=0時起作用
欠載保護類	F14	欠載動作點	0 - 80		20	%	電流低于額定電流（F11）的設定百分比時，產生欠載告警
	F15	欠載動作時間	0.1 – 60.0 OFF		OFF	秒	“OFF”表示關閉欠載保護功能，
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50		20	%
	F22	三相不平衡動作時間	0.1 – 60.0 OFF		5.0	秒	缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
	F23	缺相動作時間	0.1 – 60.0 OFF		2.0	秒
自動恢復類	F51	自動恢復次數	0 - 10		1	次	F51設為0表示不允許自動恢復; 具體設置方法參見工作原理說明
	F52	自動恢復間隔時間	0.1 – 99.9		15.0	分鐘
	F53	重復故障間隔時間	1 - 999		60	分鐘
附加功能類	F61	上電延時	0 – 999		0	秒	通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
	End	退出設置狀態	-

五、 基本工作原理

l    電流檢測

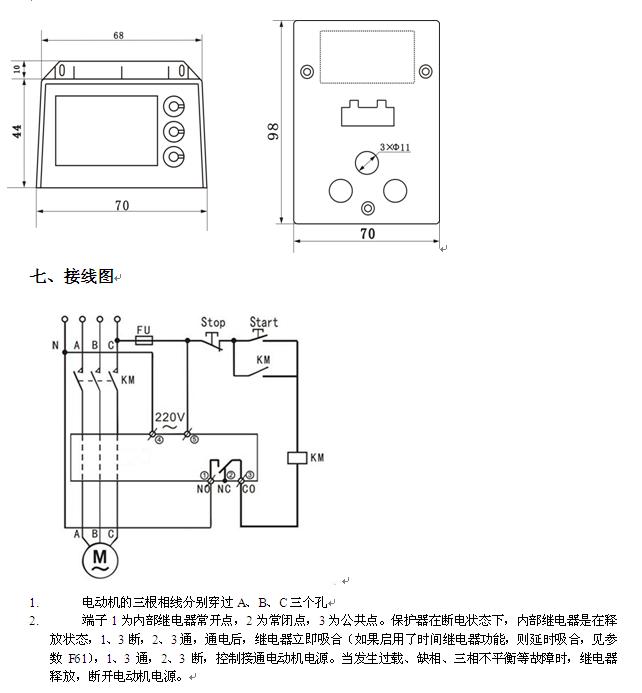

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

l    過載保護

過載保護可分為定時限保護和反時限保護兩種模式，JFY-801只有定時限模式，JFY-802、JFY-808可通過設置參數F12選擇定時限或反時限模式。

1.     定時限模式

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。

2.     反時限模式

過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，JFY-802、808均提供5 條反時限曲線，見下表：

過載倍數	反時限曲線(F12)
	1	2	3	4	5	0
1.1	930	1861	2791	3721	4651	F13 (定時限)
1.2	296	593	889	1185	1482
1.5	87	174	261	349	436
2	35	69	104	138	173
3	13	25	38	51	63
4	6.7	13	20	27	34
5	4.2	8.4	13	17	21
6	2.9	5.7	8.6	12	14
7	2.1	4.2	6.3	8.4	10
8	1.6	3.2	4.8	6.4	7.9
	以上為過載動作時間(單位:秒)

l    欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。

負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。

l    三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的值，取其中的zui大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

l    缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

l    自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機?？梢杂脜礔51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“5”鍵或斷電)。

如果不需要自動恢復功能，只要將F51設為0。

l    時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。
