SWJ-1型水位監測儀接受XPT135液位變送器送來的水位信號，經CPU處理計算，做濾波防抖，平滑分析，報警處理機模擬轉換輸出，后由4位LED直觀顯示水位值，輸出2路上限和一路下限開關量作為報警信號、提供一路4~20mA模

 西安藍田恒遠水電設備有限公司是從事水電設備領域、發電站自動化監測元件的開發、生產、銷售、服務于一體的行業自動化新技術專業化生產廠家，并通ISO9001質量管理體系認證。公司本著“求真、創新、高效"的企業理念,不斷創新嚴格管理穩步發展,逐步實現著“為行業服務對社會負責發展"的企業目標。自成立以來，西安藍田恒遠水電設備有限公司始終堅持以人為本，以創新為發展動力，秉承“信譽第一，質量至上”的經營理念，爭創市場一流品牌。公司博采國內外先進技術,研制出適合我國各種環境下的產品,公司設備覆蓋了水電行業的基礎自動化執行元件、自動化監測元件、儀表、儀器、極其各種閥門設備,輔機控制系統裝置上百種規格。我公司一如既往莊重的承諾:產品保質期為三年,期間有任何質量問題保修、保換、保退、及時為用戶提供配件,備品及技術支持,48小時內趕到現場。公司加強質量管理,提高技術工藝水平,力爭以國際先進產品的質量性能優惠的價格為客戶服務。

產品目錄:

執行控制元件

1. BQZB板式球閥型自動補氣裝置  JLK導葉主令位置開關  SZF雙向供水轉閥  2、LSQ全自動濾水器  3、B302-2自動補氣 4、QZB球閥型自動補氣裝置 ZJX-3剪斷銷信號裝置  CJX-KJX-JX剪斷銷信號器 5、3KH-V自動補氣裝置 6、DPW-DYW電磁配壓閥 7、DCF23電磁空氣閥  8、JZF集成制動閥組 9、ZBF22Q小口徑二位二通自保持球閥  10、ZBF22QS二位二通雙動自保持球閥 11、ZBF23QS二位三通雙動自保持球閥 12、ZBF24QS二位四通雙動自保持球閥 13、ZBF22D自保持蝶閥  14、DCF22B二位二通電磁閥 15、SGP集成事故配壓閥 16、CGP插裝式高壓事故配壓閥  17、HCV組合式重錘卸荷閥  18、LBF兩段關閉閥  19、SFD事故配壓分段關閉裝置  20、QHF油源切換閥  21、JXB機械液壓過速保護裝置  22、UXJ磁翻板液位計  23、SLX示流信號器 25、ZLB主令控制變送器  26、DWG導葉位置開關   27、JTK記憶型可調整液位開關  28、YKJ浮球液位控制器   YXQ油流信號器  JLC型主令控制器

2. 自動化監測元件.儀表

1、PTS11壓力變送器   PSP10壓力開關  ZKZ-2T/3T轉速監控裝置 2、ZKZ-3A/T齒盤殘壓轉速監控裝置  3、ZKZ-4可編程轉速監控裝置 4、ZKZ-5雙PLC冗余轉速監控裝置5、ZJS雙通道振動擺度監測裝置  6、ZJS-4四通道振動擺度監測裝置 7、DEV多通道振動擺度監測裝置 8、ZWJ軸位移監測裝置9、RDJ-P機組蠕動監測裝置  10、ZDL-M軸電流監測裝置  11、ZDL-P可編程軸電流監測裝置 12、XPT133壓力變送器  13、XPT135液位變送器  14、XPT137差壓變送器  15、ZYB壓力變送控制器  16、 SYM水壓脈動監測裝置    17、WKD液位變送控制器  18、MSL磁線液位位移變送控制器   19、ZWB智能溫度變送控制器  20、WYS-2-W位移變送控制器  21、WYS-G角度控制變送器  22、YHX油混水信號器  23\YHS-2油混水監測裝置 24、YHS-3一體式油混水檢測控制器  25、TCS-K熱導式流量開關 26、TCS-Z熱導式流量變送器  27、DYK導葉開度儀28、JDS剪斷銷信號裝置 29、LJZ-2差壓流量監控裝置   30、LSX流量水頭監測儀  31、DSJ多功能水力參數監測裝置  32、SWJ水位監測儀33、SWJ-3水位-水頭監測裝置   34、WP-C溫度監測儀  35、WP-D溫度巡檢儀 ZUX液位信號計
3.輔機控制裝置
1、YZK油壓罐自動控制裝置  2、PSK排水泵自動控制裝置  3、KJK空壓機自動控制裝置  4、HDK火災報警自動控制裝置   5、WSS機組測溫制動柜

西安藍田恒遠水電設備有限公司

:(029)83337934

:(029)88217610

:/span>

E-mail:lizhaozhao100@163.com

網址; http://www.xalthysd.com

一、概述

SWJ-1型水位監測儀接受液位變送器送來的模擬信號，經A/D轉換送CPU處理計算，直觀顯示水位值，并輸出四路報警輸出、一路模擬量，RS485通訊，且量程、海拔高度、報警值可通過按鍵任意設置。

SWJ-2型水頭監測儀接受上,下游兩路液位變送器送來的模擬信號，經A/D轉換送CPU處理計算，直觀顯示水頭值，并輸出四路報警輸出、一路模擬量，串行RS485通訊(可選)，且量程及報警值可通過按鍵任意設置。

二、特點

■單片機系統采用內部分頻后產生測量定時脈沖，測量精度，長期不變；

■4路輸出信號經過放大后驅動繼電器輸出，其中4個動作點與報警值可設定；

■的WATCHDOG和電壓監控電路能對計算機的工作情況進行監控

三、技術參數

■測量信號： 液位變送器/差壓變送器

■測量精度： 非線性度＜0.25%

■數顯內容： 水位值/水頭值 4路報警輸出整定值。

■開關量輸出信號： 4路，每點可由用戶在所定范圍內整定。

■輸出接點容量： /250VAC，/30VDC

■工作環境： 溫度0～50℃ 濕度＜85%

■外形尺寸： 盤裝160×80×250mm

■電源： 110V/220VDC或 AC110/220V/50Hz

■功耗： 10W

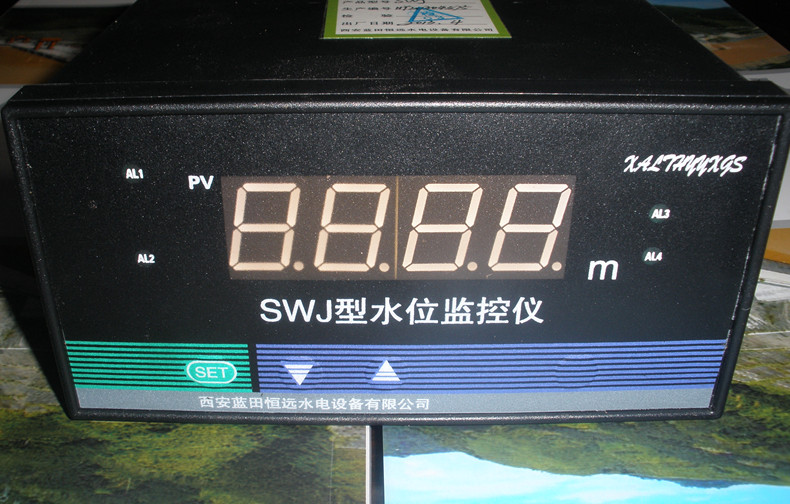

四、面板說明

1. 1~4輸出狀態指示燈：輸出繼電器動作狀態指示

2. LED數碼管顯示窗：顯示參數

3. 按鍵區：設置操作儀表參數

五、接線端子

SWJ-1接線端子

電源： 本儀器無電源開關，電源接上以后便長期連續運行；

24V：為脈沖傳感器供電電源； COM：變送器供電電源負；

IN：變送器信號輸入； OUT：變送器信號輸出；

4～20mA：電流輸出端子； JI~J4:報警接點輸出；

220V：電源輸入； RS485：通訊口A、B端。

SWJ-2接線端子

電源： 本儀器無電源開關，電源接上以后便長期連續運行；

24V：為脈沖傳感器供電電源； COM：變送器供電電源負；

IN1：變送器信號輸入； 4～20mA ：電流輸出端子；

JI~J4:報警接點輸出； 220V：電源輸入；

RS485：通訊口A、B端。

六、儀表外形及開孔尺寸
