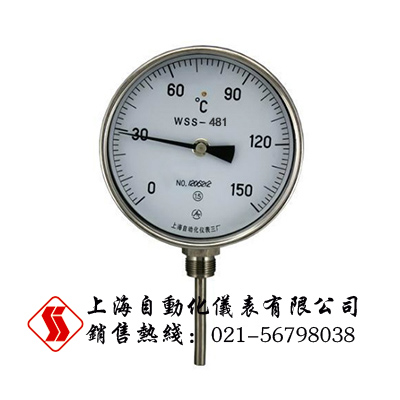

WSSX-481 電接點雙金屬溫度計

上海士業自動化設備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：WSSX-481

更新時間：2019-02-18

瀏覽次數：2611

公司地址：上海市恒豐北路100號

13918189105 馬經理(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

WSSX-481電接點雙金屬溫度計（上海自動化儀表三廠）帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下

公司簡介

上海士業自動化設備有限公司創建于2008年，本企業是國家二級企業、上海市高新技術企業，并是國內歷史悠久、規模較大的溫度儀表專業生產廠之一。現生產接觸式儀表(熱電偶、熱電阻、雙金屬溫度計及溫度補償導線）;非接觸式儀表（光學高溫計、輻射高溫計、紅外測溫儀、光導纖維溫度儀）;智能數顯記錄調節儀表;計量標準校驗裝置等四大系列,以及與其配套使用的儀表產品。廣泛用于火電、核電、石油、化工、輕工、紡織、冶金、機械制造、醫藥、食品以及國防科研行業和自動化控制系統，產品符合IEC標準，并通過了大亞灣核電站合格供應商的資格上海士業自動化儀表有限公司將以人為本。憑借一流的技術、一流的產品、一流的售前售后服務。在各個領域進行實質性的雙贏合作，推動儀器儀表產業的共同發展。

展開

產品說明

WSSX-481電接點雙金屬溫度計（上海自動化儀表三廠）

（一）WSSX-481電接點雙金屬溫度計產品簡介

本廠生產的雙金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。

WSS系列雙金屬溫度計是用于測量中、低溫的現場檢測儀表，可以用來直接測量氣體和液體的溫度。與玻璃水銀溫度計相比具有無汞害、易讀數、牢固耐用等優點。

WSSX系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的，應符合JB/T8803 1998標準。

（二）WSSX-481電接點雙金屬溫度計工作原理

雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。

（三）WSSX-481電接點雙金屬溫度計主要技術特性

測溫范圍：-60-500℃

度等級：1.5級，基本誤差：限為量程的1.5%

溫度計指示部分：（按溫度計標度盤的外徑表示）分￠60、￠100、￠150mm.

尾管長度：100－2000mm。

尾管直徑：分別為￠6、￠10（尾管長度100－1250mm時）、￠12（尾管長度在1250－2000mm時）

安裝部分螺紋：M16X1.5;M27X2;G1/2;G3/4。尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。

防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓不小于2公斤力/厘米²）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。

（四）WSSX-481電接點雙金屬溫度計

精度等級為1.5級，接點動作誤差差限為示值基本誤差限的1.5倍

接點額定功率：10VA

接點zui高工作電壓：380V或220V

接點zui高工作電流：1A（無感負載）

工作電壓宜在大于15V小于48V的情況下使用。

（五）WSSX-481電接點雙金屬溫度計型號表示

（六）WSSX-481電接點雙金屬溫度計工作條件

溫度計型式	工作場所	溫度℃	相對濕度％
普通電接點型	掩蔽場所	-25～+55	5～100％
	戶外場所	-40～+85	5～100％
		-40～+55	〈85
	為保證溫度計的正確發汛、讀數、應避免在震動或脈動的場合下使用

（七）WSSX-481電接點雙金屬溫度計形式

◆熱套式：普通型雙金屬溫度計特別在高溫、高壓或揮發性有害氣體解質內使用時、若儀表損壞需要更換時則必須降溫、降壓或停機。而采用熱套型雙金屬溫度計，在儀表損壞須更換時則不必降溫降壓更不必要停機。則只須更換儀表機芯即可，企業可實現連續生產。

◆角型（軸向型）：檢測元件軸線與標度盤平面垂直的形式，亦稱軸向型。

◆直型（徑向型）：檢測元件軸線與標度盤平面平行的形式，亦稱徑向型。

我廠生產的徑向型雙金屬溫度計為彎管式造型，結構新穎、美觀輕巧。耐腐防水性能好。表盒與角型溫度計通用，有鋁板拉伸黑色亞光電泳處理，也有不銹鋼板材拉伸成型，彎管也為全不銹鋼型。本產品結構形成已申請實用。申請?zhí)枺?7Z34205.2

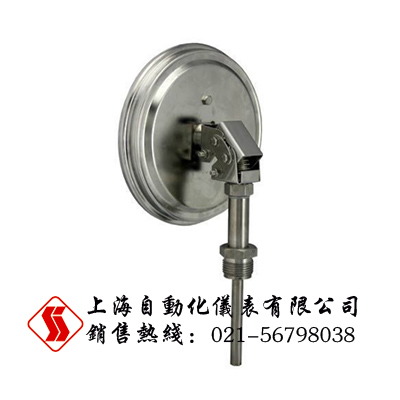

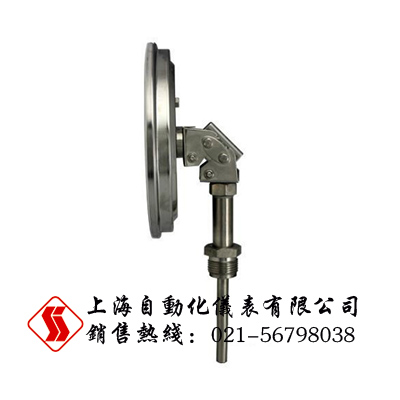

◆萬向型：除具有角型直型功能外并能由角型轉化為直型或由直型轉化為角型可由用戶任意無級調角，所用波紋管及結構件質均為lCr18Ni9Ti不銹鋼，故使用方便耐腐性能優越。

溫度計一般以角型出廠，即在角型使用時零位不用調整。用戶如需直型出廠時，則須在訂貨時注明。

溫度計由直型轉化為角型或角型轉化為直型時溫度計示值有微小變化，一般可忽略不計，如用戶有較高要求時，可由用戶自行在變型式時調整零位。用戶可逆時針旋開表蓋，再用板手逆時針?biāo)蓜訕?biāo)盤鎖緊螺母在冰點槽內調整“0”位，再鎖緊螺母及表蓋即可。

◆熱套式長頸型（型號：WSS-D）：熱套式長頸型雙金屬溫度計是專為電站溫度測量需要專門開發的產品。也可用于化工、石油、治金、紡織、醫藥等部門熱力過程的設備和管道介質測溫。

在電站熱力過程中，為防止熱量大量的損失，在熱力設備和熱力管道外敷設有較厚的保溫層，采用以往的雙金屬溫度計因其頸部尺寸較短，往往要將保溫層局部破壞方可將表頭暴露在外，新開發的熱套式長頸型雙金屬溫度計由于采用特殊的結構，使表頭高于保溫層外，以達到便于觀察，節約能源。因其是熱套式，可隨時更換表頭，且溫度計形式可需調換。本產品已申請，申請?zhí)枺?7234368.7

◆頸長規格見下表

	頸長
形式	A		A’
直型	160	220
角型	145	205
萬向型	216	276	165	225

頸長A尺寸也可按用戶實際需要定制

◆訂貨時型號按如下要求填寫

例：WSS-481D L×A=300×216

是指標度盤尺寸為￠100，外螺紋固定萬向型插入深度300mm頸長216mm。

（八）WSSX-481電接點雙金屬溫度計型號規格及測量范圍

型號				外殼公稱直徑D	測量范圍℃	分格值℃	插入長度L	保護管直徑d	安裝螺紋T
角型		外螺紋節頭	WSS301 WSS401 WSS501	67	-10～+40 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1 2 1 2 2 5 5 10 10	75 100 150 200 250 300 400 500 750 1000	6	M16×1.5,G1/2”
		外螺紋節頭	WSS301 WSS401 WSS501	107 157				10	M27×2,G3/4”
		內螺紋節頭	WSS302 WSS402 WSS502	67				6	M16×1.5,G1/2”
		內螺紋節頭	WSS302 WSS402 WSS502	107 157				10	M27×2,G3/4”
直型		內螺紋節頭	WSS311 WSS411 WSS511	67				6	M16×1.5,G1/2”
		內螺紋節頭	WSS311 WSS411 WSS511	107 157				10	M27×2,G3/4”
		內螺紋節頭	WSS312 WSS412 WSS512	67				6	M16×1.5,G1/2”
		內螺紋節頭	WSS312 WSS412 WSS512	107 157				10	M27×2,G3/4”
萬向型		外螺紋節頭	WSS481 WSS581	107 157
萬向型		內螺紋節頭	WSS482 WSS582	107 157
熱套式角型		外螺紋節頭	WSS451 WSS551	107 157
熱套式角型		內螺紋節頭	WSS452 WSS552	107 157
熱套式直型		外螺紋節頭	WSS461 WSS561	107 157
熱套式直型		內螺紋節頭	WSS462 WSS562	107 157
熱套式萬向型		外螺紋節頭	WSS471 WSS571	107 157
熱套式萬向型		內螺紋節頭	WSS472 WSS572	107 157
電接點角型		外螺紋節頭	WSSX401	107			1250 1500 1750 2000	12
電接點角型		內螺紋節頭	WSSX402
電接點直型		外螺紋節頭	WSSX411
電接點直型		內螺紋節頭	WSSX412
電接點萬向型		外螺紋節頭	WSSX481
電接點萬向型		內螺紋節頭	WSSX482
電接點	熱套式角型	外螺紋節頭	WSSX451
電接點	熱套式角型	內螺紋節頭	WSSX452
電接點	熱套式直型	外螺紋節頭	WSSX461
電接點	熱套式直型	內螺紋節頭	WSSX462
電接點	熱套式萬向型	外螺紋節頭	WSSX471
電接點	熱套式萬向型	內螺紋節頭	WSSX472

（九）WSSX-481電接點雙金屬溫度計使用與維修

1、為保證溫度計的正確性，尾管浸入被測介質的深度視尾管長度不同應在75以上。

2、讀數時視線應與標度盤垂直。

3、溫度計在正常使用后（一般不超過一年）應按工業雙金屬溫度計有關檢定規程進行定期檢定。

4、熱套式溫度計使用過程中遇到損壞需要更換時，則只需逆時針?biāo)蓜勇菽缸樱缓蠓判霰硇?，保護套留在設備中，將新的表芯裝入，勿使雙金屬螺管與保護套底部接觸，旋緊螺母即可。

5、溫度計在運輸、保管、安裝、使用過程中應避免碰撞尾管，切勿使其彎曲變形。
