TH9310便攜式振動測量與分析儀,TH9310 動平衡儀是轉速表、是測振儀、特別是高水平的現場動平衡儀！

江蘇省寶應縣寶飛振動儀器廠是原寶應縣振動儀器廠重組而來，是生產振動測試、故障診斷儀器的專業廠家。我廠自建廠以來，堅持“廠校掛鉤、廠辦科研、開發新品、提高效益”的辦廠方針，與中國科技大學、哈爾濱工業大學、清華大學、東南大學、南京航空學院等數十家大專院校和科研單位建立長期密切的技術合作關系，依靠科學技術和現代化的管理，促進企業的發展。 我廠主要生產激振設備、測振傳感器、數據采集器、機器故障分析儀、微機化現平衡儀、多功能監控測量?jī)x等60多個規格品種的產品。近年來，先后推出了一批具有高科技水平的設備狀態檢測產品，受到了振動界專家的好評和廣大用戶的青睞。企業在國內振動界和故障診斷領域的新技術推廣應用方面享有較高的知名度。 寶應振動儀器廠，1987年被評為“江蘇省先進企業”，1988年被國務院命名為“國家二級企業”，曾被評為“揚州市科技進步先進企業”，榮獲過“揚州市質量管理獎”，連續四年被評為“揚州市重合同、守信用企業”。 我廠堅持以科技為第一生產力，堅持質量可靠、用戶滿意為宗旨，歡迎用戶光臨。

TH9310便攜式振動測量與分析儀,TH9310 動平衡儀價錢
旋轉設備，諸如汽輪發電機、透平壓縮機、各種離心機、風機、泵等高中速旋轉體和水輪機、滾筒等巨型低速轉動部件，當其質量中心因種種原因與旋轉中心不重合時會因離心力產生振動。要消除這種振動，必須用到動平衡技術，盡管設備生產廠家早已使用動平衡機對關鍵轉動件作了動平衡處理，但整機現場測量處理、用戶維修設備，上述手段均顯不足，因而已有一些現場動平衡儀面市，其性能指標、價格差別較大。
★ TH9310系列動平衡儀瞄準zui高技術，考慮實際使用需要，采用數字電路和單片機技術，奉獻給廣大用戶。
★ 儀器采用十六位單片微機8098CPU，其技術指標如下：
工作轉速：30-30000 RPM （配渦流傳感器）（配超低頻傳感器）
180-30000RPM （配磁電式傳感器）
振幅測量：0-1000um P-P
相位跟蹤精度：0-360°內小于±1°
顯示方式：四行各16字符液晶同時顯示兩測點多種參數
鍵盤：九鍵

TH9310 動平衡儀是轉速表、是測振儀、特別是高水平的現場動平衡儀！
▲ 具有動平衡測試，給出轉速、總振幅、選取頻振幅和相位角（相對光電參數標志），這是一般動平衡儀功能。
▲ 具有用試重測量影響系數并計算單測點單校正平面和雙測點雙校正平面配重，或已知影響系數直接根據測量的原始振動計算配重的能力，可邊測邊算，或一次性鍵入后計算的能力。
▲ 具有檢測與轉子同頻、半頻和位頻振動分量的頻率分析能力。
具有1×F—16×F或1×F—20×F和頻率分析功能。
▲ 具有將計算出的配重向左右選定角度分解計算的能力。
具有將某面幾個臨時配重合成一個配重的計算能力。
▲ 具有將測試數據和曲線打印出來的功能。
▲ 傳感器可以選擇，靈敏度可選擇與美國Bently公司的產品全兼容。
▲ 具有讀數保持功能，隨時鎖定和釋放測量數據。
▲ 菜單提示，人機對話方式進行操作。TH9310便攜式振動測量與分析儀,TH9310 動平衡儀

不論外型尺寸、內部結構、技術性能和配套程度，本儀器敢與同類產品一比高低！的開發能力和有效的服務手段確保用戶利益和要求。一款在手，動平衡測量與處理不愁！

操作方法：

1．轉速測量：

本儀器是一臺數字轉速表，可以從30轉/分到30000轉/分進行轉速測量。

▲ 選擇光標到Rpm_Test，再按“執行”鍵進入轉速測量。

▲ 在轉軸上貼好光電標志。將軸表面擦干凈后用黑漆或黑色膠布全部涂（貼）黑，再用剪刀剪一塊不干膠反光紙貼在其上，標志寬度應視轉軸直徑而定，大直徑轉軸適當寬一些。

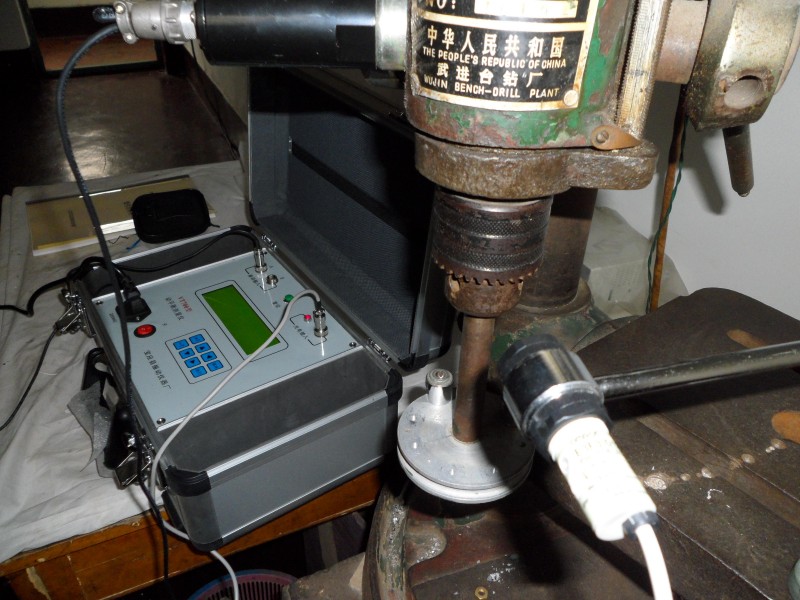

▲ 用磁力表架將光電傳感器固定在該標志上方，其間隙大約在5—40mm之間。

▲ 將電纜線連接光電傳感器和主機相應插座，（注意多芯插座插頭方向）。主機通電后會發現光電傳感器有紅光射向測量面，應使紅光有效地射在光標紙的中央。若轉子低速轉動時，則面板上光電指示燈會同步閃爍。否則要調節光電頭與測量面的距離或重作光電標志，直到屏幕上有相對穩定轉速顯示為止，即可讀數。

2．振動測量：

本儀器又是一臺振動測量?jī)x，可以測出被測點的位移值，振動幅值單位為um峰峰值。

▲ 移動菜單的選擇光標到Vib._Test，再按“執行”鍵進入振動測量狀態。

▲ 將兩個速度傳感器用磁吸座或用螺釘或用其它方法牢固地與被測點連接好。用兩電纜線將傳感器和主機后面板振動輸入A端或B端相連。如果測量二路振動信號，傳感器的輸入線應接A端和B端。如果測量一路振動信號，傳感器的輸入線必須接A端，不能接B端，否則不顯示測量結果。

▲ 儀器作振動測量時，不用接光電傳感器。

▲ 顯示屏上會出現：

        A：  <Vib_Test>    B：       A、B表示兩個通道

       ΣA：  u      ΣB：  u       ΣA、ΣB表示兩個通道測量結果

如果需要鎖定或釋放讀數，請按“保持”鍵。當屏幕右上方出現“*”表示數字被鎖定，再按一次“保持”鍵數字被釋放。

3．：動平衡測量：

動平衡測量是本儀器主要功能。并具有用試重法測量影響系數并計算單測點單校正平面

和雙測點雙校正平面配重，或巳知影響系數直接根據測量的原始振動計算的能力?？蛇厹y(cè)邊算。

▲安裝好光電傳感器。作好光電標志，要求黑白分明，邊緣整齊。具體詳見轉速測量中要求。

▲安裝好傳感器。連接好電纜線，單面平衡A通道輸入，雙面平衡A、B通道輸入。具體詳見振動測量中要求。

▲移動選擇光標到Sync_Test，再按“執行”鍵進入動平衡測量狀態。

    ▲ 顯示屏上會出現：

             ===Plance===

             →Single Point          單校正平面、單測點

Double Points        雙校正平面、雙測點

                 Qint                退出

如果被平衡對象寬度窄，直徑大，或者單端支承的結構，可用單面平衡方式。對于雙端支承的旋轉結構，應該用雙面平衡方式，力求做到力平衡，力偶也平衡。

Ⅰ、用加重法做單面平衡的方法：

初次對單面平衡對象進行動平衡時必須選用試重法。

▲選擇光標到Single Point，再按“執行”鍵進入單面測量。

（2）



▲顯示屏上會出現：

               ===Function===

               →Balance           動平衡測量

                 Calculate          動平衡計算

                 Quit              退出

▲選擇光標到Balance，再按“執行”鍵進入單面動平衡測量。

▲顯示屏上會出現：

               ===Band Width===

               →Wide            寬帶（濾波器帶寬寬、反應快）

                 Narrow          窄帶（濾波器帶寬窄、反應慢。用干擾較大的場合）

根據不同測試環境選用不同帶寬形式，盡量選用窄帶，有利于讀數穩定。用“∧”“∨”

鍵選擇其一。按“執行”鍵認可。

▲ 顯示屏上會出現：

                ===Testing===

→Tw._Test              選用試重法進行動平衡

          Coe._Test             選用影響系數法進行動平衡

          F._Analysis            諧波分析

選擇光標到Tw._Test，再按“執行”鍵進入試重法動平衡測量。

▲ 顯示屏上會出現：

        <<TW_Ban>>

            AO               原始振動值

            Will be Test

            Press any Key!         按任意鍵后開始采樣測量

按“執行”鍵進行原始測量。

▲舉例：如某一被平衡設備在線測量結果顯示：

         A：1800 Rpm       被測設備實際工作轉速

         ΣA =124 u          綜合振動量、包括基波和諧波分量

 A = 105 u          主轉速產生振動量、既基波分量

         Φa = 126°        相位角表示光電信號的脈沖前沿與振動傳感器位移信號正峰值的相角

請注意轉速Rpm的讀數，應該使之穩定，并符合實際工作轉速。否則需要調節光電傳感器的距離和位置。動平衡只能消除振動的基波分量，不能消除振動的諧波分量。也就是說只有基波分量遠大于諧波分量時，動平衡測量才有意義。

用“保持”鍵鎖定讀數顯示，再按一下“保持”鍵重新測量顯示。當確認鎖存數據可靠時，可按“執行”鍵認可。

▲顯示屏上會出現：

            <<TW_Ban>>

          Please add P      請將試重Ｐ

Trial Weight      加在校正平面上

            Press any Key！     請按任意鍵

停機加試重。找一塊巳知重量為Ｐ的試重加在被測面上，試重的大小視不平衡量大小而定。相位角定義：以光電標志的前沿為零度，以轉軸實際旋轉方向的逆轉向計算相位。

假設現在加試重P為100克，加重的位置逆轉向距光電標志為45度。

▲顯示屏上會出現：

           <<TW_Ban>>

               A1               加試重后振動值

            Will be Test

TH9310便攜式振動測量與分析儀,TH9310 動平衡儀
