產品簡介

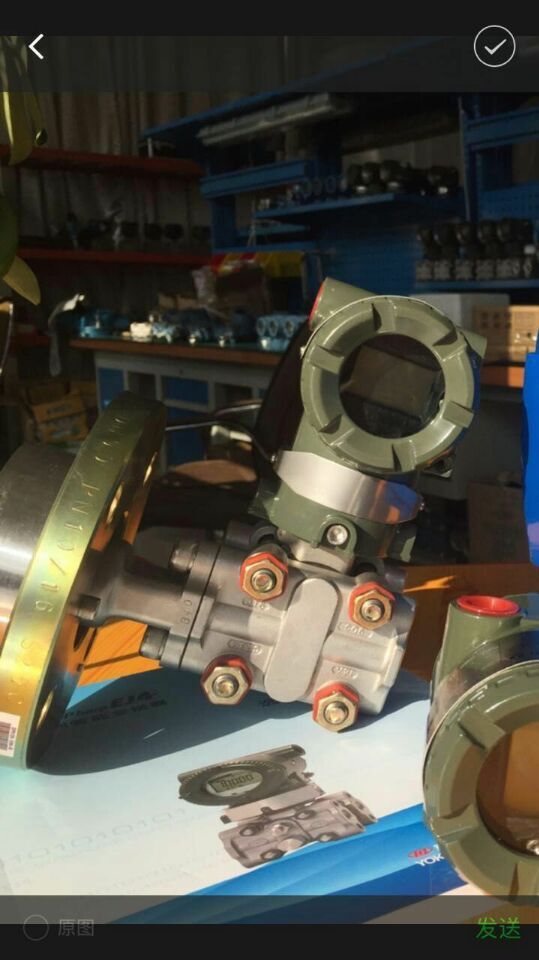

江蘇先達儀表國產EJA210A單法蘭液位變送器高性能的法蘭安裝式差壓變送器可用于測量晶性或沉淀性液體的液位和密度，然后將其轉變成4-20mA DC的電流信號輸出，支持BRAIN\\\\\\\\HART和FOUNDATION?現場總線或PROFIBSUS PA通信協議。
公司簡介
江蘇先達儀表有限公司多年來始終堅持走“自主研發，優化創新，市場為導向”的革新之路。經過不懈的努力和發展，企業技術力量雄厚，擁有比較完善的生產工藝，在產品開發和設計方面都具有較強的能力。企業以優良極高的性能價格比和良好的售后服務與信譽，向用戶提供各種質量可靠、性能優良的熱工儀表、液位儀表、流量儀表、物位儀表、智能IC卡燃氣表和遠傳表集抄系統、特種電線、電纜等系列產品。產品種類齊全，能夠滿足用戶在不同介質、不同環境條件下的測量選擇，為客戶提供選型、設計、生產、調試等服務，同時提供現場改造的全面技術支持。
展開
產品說明
|
國產EJA210A單法蘭液位變送器可通過三種數字協議進行通訊，其中包括BRAIN手操器、HART手操器以及CENTUM CS/μXL。
EJA210A法蘭安裝式差壓變送器用于測量含有固體和沉淀性液體和蒸汽的液位和密度，然后將其轉變成4—20mA DC的電流信號輸出。
EJA210A法蘭安裝式差壓變送器 具有高不亂性和高可靠性。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為zui低，從而提供的長期不亂性。
國產EJA210A單法蘭液位變送器 特點
EJA210A/EJA220A法蘭式差壓變送器zui大的好處是可以避免被測介質通過引壓管對測量造成的影響。并且更易于測量高溫和高壓的罐體的液位。并且采用了微型計算機技術，具有完整的自診斷功能和通訊功能。
國產EJA210A單法蘭液位變送器 參數
參考精度：±0.075%（包括線性、滯后性以及重復性）
若量程小于X:± [0.025+0.05X/量程]%
阻尼時間常數：
|
型號
|
EJA210A
|
EJA220A
|
|
膜盒（硅油）
|
M H
|
M H
|
|
阻尼時間（秒）
|
0.4 0.4
|
0.4 0.4
|
工作壓力：2.7kPa abs ( 0.38 psig) (法蘭規格)
接液溫度：-40~120℃(-40~248 °F)
環境溫度：-40~85℃(-40~185°F)
-30~80℃(-30~176 °F)[ 帶 LCD 表頭 ]
國產EJA210A單法蘭液位變送器產品尺寸圖
a)原裝橫河EJA210A法蘭差壓變送器尺寸圖：
b)原裝橫河EJA220A法蘭差壓變送器尺寸圖：
|
應用
|
類型
|
型號
|
膜盒
|
量程(KPa)
|
zui大工作壓力
|
|
液位開口、 閉口容器
|
平膜片
|
EJA210A EJA220A
|
M
|
1-100
|
基于法蘭規格
|
|
凸膜片
|
H
|
5-500MPa
|
|
橫河EJA210A/EJA220A法蘭式變送器的規格
|
|
EJA210A / EJA220A
法蘭安裝式差壓變送器
|
|
M膜盒
|
H膜盒
|
|
測量范圍
|
-100~100kPa
(-400~400inH2O)
|
-500~500kPa
(-2000~2000inH2O)
|
|
測量量程
|
1~100kPa
(4~400inH2O)
|
5~500kPa
(20~2000inH2O)
|
|
精度
|
±0.2%
|
±0.2%
|
|
防護等級
|
IP67，NEMA 4X，和JIS C0920防浸型
|
|
防爆規格
|
FM，CENELEC ATEX，CSA，IECEx
|
|
輸出信號
|
4~20mA DC或FOUNDATION?現場總線或PROFIBUS PA兩線制數字通信
|
|
電源
|
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
|
|
環境溫度
|
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (內藏指示器)
|
|
過程溫度
|
-40~120℃ (-40~248℉) (普通型)
|
|
zui大工作壓力
|
法蘭額定壓力
|
|
安裝
|
法蘭安裝
|
|
法蘭尺寸
|
EJA210A: 3-inch (80mm)，2-inch (50mm)
EJA220A: 4-inch (100mm)，3-inch (80mm)
|
膜片材質
(高壓側)
|
SUS316L，哈氏合金C-276，鉭材
|
|
法蘭材質
|
S25C，SUS304，SUS316
|
|
外殼
|
鋁合金或SUS316不銹鋼(可選)
|
橫河EJA210A法蘭式變送器的規格-選型表
基本規格代碼：EJA210A-DMSJ12G-92NN
|
第1項：輸出信號
|
|
-D
|
4-20mA DC/BRAIN協議數字通訊
|
|
-E
|
4-20mA DC/HART協議數字通訊
|
|
-F
|
FF現場總線通訊
|
|
|
第2項：測量量程（膜盒）
|
|
|
第3項：高壓側（法蘭側）接液材質
|
|
S
|
JIS SUS316L JIS SUS316 JIS SUS316
|
|
W
|
哈氏合金C-276 JIS SUS316 JIS SUS316
|
|
|
第4項：法蘭規格
|
|
J1
|
JIS 10K
|
|
J2
|
JIS 20K
|
|
A1
|
ANSI150
|
|
A2
|
ANSI300
|
|
P1
|
JPI150
|
|
P2
|
JPI300
|
|
D2
|
DIN PN10/16
|
|
D4
|
DIN PN25/40
|
|
G2
|
GB PN10/16
|
|
G4
|
GB PN25/40
|
|
|
第5項：隔膜突出長度（X2）
|
|
2
|
X2=50mm
|
|
4
|
X2=100mm
|
|
6
|
X2=150mm
|
|
|
第6項：法蘭尺寸/材質
|
|
G
|
100mm(4＂)/JIS S25C
|
|
H
|
100mm(4＂)/JIS SUS304
|
|
J
|
100mm(4＂)/JIS SUS316
|
|
D
|
80mm(3＂)/JIS S25C
|
|
E
|
80mm(3＂)/JIS SUS304
|
|
F
|
80mm(3＂)/JIS SUS316
|
|
|
第7項：低壓側過程接口
|
|
0
|
無過程接頭（Rc1/4內螺紋在容室法蘭上）
|
|
1
|
Rc1/4內螺紋過程接頭
|
|
2
|
Rc1/2內螺紋過程接頭
|
|
3
|
1/4NPT內螺紋過程接頭
|
|
4
|
1/2NPT內螺紋過程接頭
|
|
5
|
無過程接頭（1/4NPT內螺紋在容室法蘭上）
|
|
|
第8項：螺栓和螺母材質
|
|
A
|
JIS SCM435
|
|
B
|
JIS SUS630
|
|
C
|
JIS SUH660
|
|
|
第9項：安裝方式
|
|
|
第10項：電氣接口
|
|
0
|
G1/2內螺紋，一個電氣接口
|
|
2
|
1/2NPT內螺紋，二個電氣接口，無盲塞
|
|
3
|
Pg13.5內螺紋，二個電氣接口，無盲塞
|
|
4
|
M20內螺紋，二個電氣接口，無盲塞
|
|
5
|
G1/2內螺紋，二個電氣接口，一個盲塞
|
|
7
|
1/2NPT內螺紋，二個電氣接口，一個盲塞
|
|
8
|
Pg13.5內螺紋，二個電氣接口，一個盲塞
|
|
9
|
M20內螺紋，二個電氣接口，一個盲塞
|
|
|
第11項：內藏顯示表
|
|
D
|
數字顯示表
|
|
E
|
數字顯示表帶測量范圍設置鈕
|
|
N
|
無
|
|
|
第12項： -
|
|
|
