南澳電氣NAGKT-III型三相交直流校表儀是我公司推出的新一代便攜式表源一體電表校驗儀。南澳電氣NAGKT-III型三相交直流校表儀（三相功率電源）具有外觀美、功能全、指標優、可靠性高、操作簡便等特點。擁有本裝置，不需另配標準即可校驗0.5級及以下各類電壓表、電流表、單相功率表、三相有功無功功率表、相位表、功率因數表

 南澳電氣（武漢）有限公司（簡稱“南澳電氣”)，是國電網武漢高壓研究所改制后成立的高電壓輸變電檢測設備的高新骨干企業，主要從事電力儀器儀表、交直流分壓器、互感器類測試設備、高壓耐壓設備、峰值電壓表、超聲局放定位系統、工頻信號發生器、沖擊電壓電流發生器 、變壓器類試驗設備、繼電保護測試儀、SF6及開關類檢測設備、局部放電超聲檢測系統、避雷器測試設備、環境人工氣候模擬實驗裝置、電能表校驗設備、蓄電池檢測儀等產品的研發。

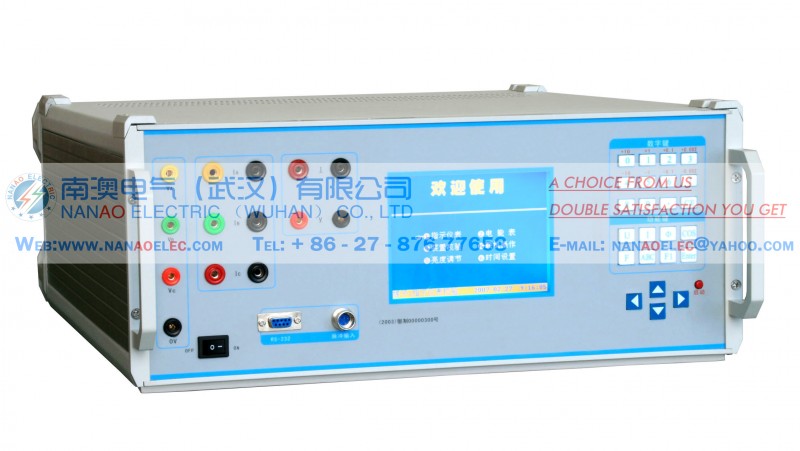

南澳電氣NAGKT-III型三相交直流校表儀
NAGKT-III Three-Phase AC and DC calibration meter (three-phase power supply)

概述

南澳電氣NAGKT-III型三相交直流校表儀（三相功率電源）（三相四線制）是我公司推出的新一代便攜式表源一體電表校驗儀。具有外觀美、功能全、指標優、可靠性高、操作簡便等特點。擁有本裝置，不需另配標準即可校驗0.5級及以下各類電壓表、電流表、單相功率表、三相有功無功功率表、相位表、功率因數表、頻率表、同步表、各式電能表等。

南澳電氣NAGKT-III型三相交直流校表儀主要功能和特點

1、基于DSP的數字信號合成和數據采集處理技術，使得裝置輸出穩定可靠，精度高、指標優。裝置等級0.1級。

2、輸出交流（三相）電壓、電流，直流電壓、電流。

3、電壓、電流量程可根據被試表設定，自動換檔。

4、表源一體，配有功率，頻率，相位，功率因數及交直流電壓電流標準，不需另配標準表即可手動或自動校驗各種指示儀表、電能表，自動計算并顯示校驗誤差。校驗時，可同時顯示一次值及二次值。

5、校驗結果可存儲、可預覽。

6、配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理。

7、大屏幕液晶顯示，采用彈出式中英文菜單，光標任意移動，提供在線幫助提示，操作非常簡便，顯示內容豐富。

8、裝置具有外部軟件校準功能。

9、負載能力強，可直接帶1uF電容（100V檔）

10、多重保護：電源聯動保護、限流保護、自動關閉功放輸出等。

11、嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性異常好。

12、采用德國標準機箱，體積小、重量輕，便于攜帶。

南澳電氣NAGKT-III型三相交直流校表儀技術指標

項            目		指          標
電 壓	輸出量程	基本量程：75mV、25V、100V、250V、600V
		自動量程：15V～600V
	調節范圍	0～130% UN
	調節細度	0．002%UN
	zui大輸出容量	≥20VA/相
	精 度	0．1級
電 流	交流量程	基本量程：0.1A、1A、、2
		自動量程：0.0～2
	直流量程	基本量程：20µA、200µA、2mA、20mA、0.1A、1A、、2
		自動量程：20µA～20mA及0.1A～2
	調節范圍	0～130%IN(2檔，0～120%)
	調節細度	0．002%IN
	zui大輸出容量	≥25VA/相
	精 度	0．1級
頻 率	調節范圍	45HZ～65HZ
	調節細度	0.01HZ
	調定值精度	±0.01HZ
相 位	調節范圍	0～359.99°
	調節細度	0.01°
	精  度	±0.4°(額定電壓、電流滿量程輸出時)
三相功率精度		0.1級（無功為0.2級）
三相電壓對稱度		三相四線120°±0.4° 三相三線60°±0.4°
電壓電流波形失真度		< 0.3%
電壓、電流、功率穩定度		≤0.02%(1分鐘)
裝置綜合誤差		0.1%
重量		18kg
體積		432×448×175
供電電源		220V±10%

Overview

NAGKT-III-type three-phase AC and DC calibration table (three-phase four-wire system) is a new generation of portable table meter integrated meter calibrator. The product has the appearance of the United States, full-featured, excellent indicators, high reliability, simple operation and so on. Phase table, power factor meter, frequency table, synchronization table, single-phase power meter, three-phase active and reactive power meter, phase table, power factor meter, frequency meter, All kinds of energy meter.

Main function and characteristic

1, DSP-based digital signal synthesis and data acquisition and processing technology, making the device output stable and reliable, high precision, excellent indicators. Device class 0.1.

2, the output AC (three-phase) voltage, current, DC voltage, current

3, voltage, current range can be set according to the table under test, automatic shift.

4, the table source of one, with power, frequency, phase, power factor and AC and DC voltage and current standards, without the need to reprovision the standard table manually or automatically check a variety of instructions Meter, error. During calibration, both primary and secondary values ??can be displayed at the same time.

5, the calibration results can be stored, preview.

6, the configuration of a powerful computer management platform, through computer verification, transmission, printing and data management.

7, large-screen LCD display, pop-up menu in English and Chinese, the cursor any move to provide online help prompts, the operation is very simple, display rich content.

8, the device has an external software calibration.

9, load capacity, can be directly with 1uF capacitor (100V file)

10, multiple protection: power linkage protection, current limit protection, automatic power amplifier output off.

11, strict overload test, the shock test, misuse test, high-temperature aging test, the reliability of abnormal good.

12, use German standard chassis, small size, light weight, easy to carry.

Technical Data

Item		Data
Voltage	Output range	Basic Range：75mV、25V、100V、250V、600V
		Automatic Range:  15V～600V
	Adjust range	0～130% UN
	Adjust fineness	0．002%UN
	Max output capacity	≥20VA Per Phase
	Accuracy	0．1 Level
Current	AC Range	Basic Range：0.1A、1A、、2
		Automatic Range：0.0～2
	DC Range	Basic Range：20µA、200µA、2mA、20mA、0.1A、1A、、2
		Automatic Range：20µA～20mA及0.1A～2
	Adjust range	0～130%IN(2，0～120%)
	Adjust fineness	0．002%IN
	Max output capacity	≥25VA Per Phase
	Accuracy	0．1 levle
Frequency	Adjust range	45HZ～65HZ
	Adjust fineness	0.01HZ
	Set data precise	±0.01HZ
Phase	Adjust range	0～359.99°
	Adjust fineness	0.01°
	Accuracy	±0.4°(When Largest Current & Voltage Output)
Accuracy of three phases capacity		0.1 level（0.2 level for choose）
Three phases symmetry		Three-phase four-wire: 120°±0.4° Three-phase three-wire: 60°±0.4°
Voltage and current waveform distortion		< 0.3%
Stability Degree		≤0.02%(1 min)
Accuracy		0.1%
Weight		18kg
Size		432×448×175
Supply Power		220V±10%
