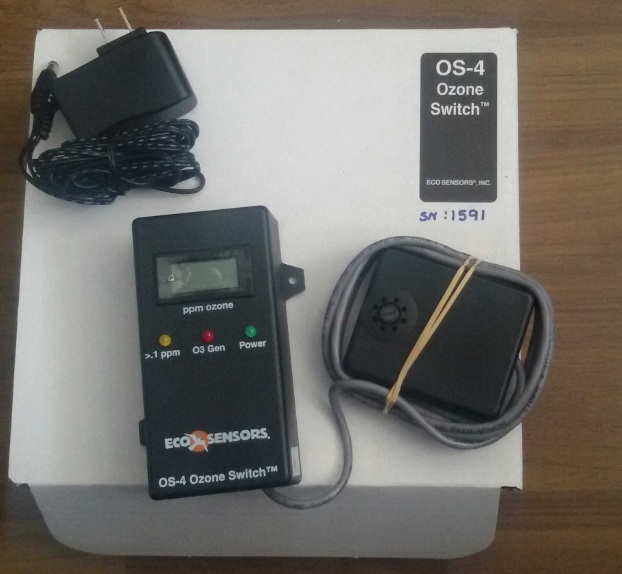

OS-4在線臭氧檢測儀，美國ECO臭氧儀
    OS-4象一個自動調溫裝置，控制臭氧發生器的開關和報警，報警基于內部可以設定的兩個設置點，一個用來打開臭氧發生器或報警，另一個關閉發生器。另外還有0.10ppm點持續監測傳感器周圍的臭氧，該濃度對人體（健康）有影響。標準量程：0.03-20ppm。SPDT輸出繼電器信號的能力達5安培@250VAC或驅動一個1/8馬力的馬達。OS-4也有數字、電壓和4-20mA輸出以驅動馬達和控制系統。OS-4不可用于酸性氣體環境或強VOC或鹵素氣體環境。
輸出到外部設備  OS-4有許多到外部設備的輸出。參考端子塊，可通過打開儀器后蓋來進入，這些輸出是：
1.當傳感器周圍的濃度超過0.10ppm安全限時，連接到TB2的內部繼電器被激活且面板上的燈變亮。繼電器具有 250VAC的容量。
2.繼電器（通常用來控制一個臭氧發生器）：在TB1端子上可實現常開和常閉觸點。這些設置點被貼上了高限和低限的標記。高限（的值）必須大于低限而且低限始終必須高于0.（如果設置的高限不小心地低于低限，面板上的LED綠燈會閃爍。）該繼電器有有一個 250VAC的觸點。除了***小的發生器（直接控制），建議用這個觸點控制所有位于發生器里有更大的附帶功率的繼電器。
3.RS-232輸出數據
4.模擬輸出（電壓）。Gnd(接地)和0-2V在TB3上。通常用來驅動一個小的數據記錄器。
5.模擬輸出（4-20mA）。Gnd（接地）和4-20mA在TB3上。通常用來驅動一個PLC邏輯控制器
OS-4在線臭氧檢測儀，美國ECO臭氧儀技術規格
傳感器：加熱金屬氧化半導體。
標準使用范圍：0.03-19.99ppm；
靈敏度：響應在低于0.03ppm的少量臭氧處；
準確度：10~15%(取決于應用)；
響應時間：臭氧達到傳感器后的1分鐘內；
溫度和濕度：5~40℃，20-95% RH無冷凝；
電源：12-24VDC@300MA，中心+（外殼-）；5.5mm/2.5mm；
儀器尺寸：128×164×38mm；
SM-2傳感器模塊尺寸：55×37×20mm；
    垂直安裝中心：63mm
重量：140g  從OS-4主體到SM-4傳感器模塊，電纜可遠傳長達100米
安全特征-人身安全報警：LED指示，繼電器激活；  失電保護：失電時繼電器打開（關閉發生器）；
外殼：阻燃型ABS塑料，UL認證。
繼電器：UL，CSA和CE認證；
電氣：
    1：電路在12-24V/300mA或以下工作；
    2：過載后保險絲自動復位，性反向保護電，過電壓保護電。
OS-4在線臭氧檢測儀，美國ECO臭氧儀預防措施
?功能性測試須至少1-4小時的通電加溫時間；投入運行前通電預熱24小時；
?通篇閱讀原廠操作手冊；
?保持干燥，不得讓水和其它液體進入傳感器；
?不能跌落或經受持續的振動；
?不能在粉塵高，高風速，壓差大的環境中使用以及保存；
?不得用清潔劑或溶劑清洗儀器，用潔凈棉布清洗；
?不要在使用了重的懸浮物（噴涂）的環境中使用儀器，不要在缺氧下使用儀器；
?很小的傳感器單元操作溫度大約在200℃左右。不要在這種溫度環境會受到影響的情況下使用；
?下列物質高濃度存在的情況下，不要使用儀器或讀取讀數：
    ?氯和其它鹵素化合物
    ?硫化物  ?強VOC’s（碳?xì)浠衔铮?nbsp;
    ?硅樹脂化合物，例如RSV
    ?殘尿或氨混合物
    ?強酸性氣體例如硫酸或硝酸氣體
?在食品儲存應用時離水果至少1米遠，防止水果中揮發出來的乙烯催熟劑產生負面影響。
