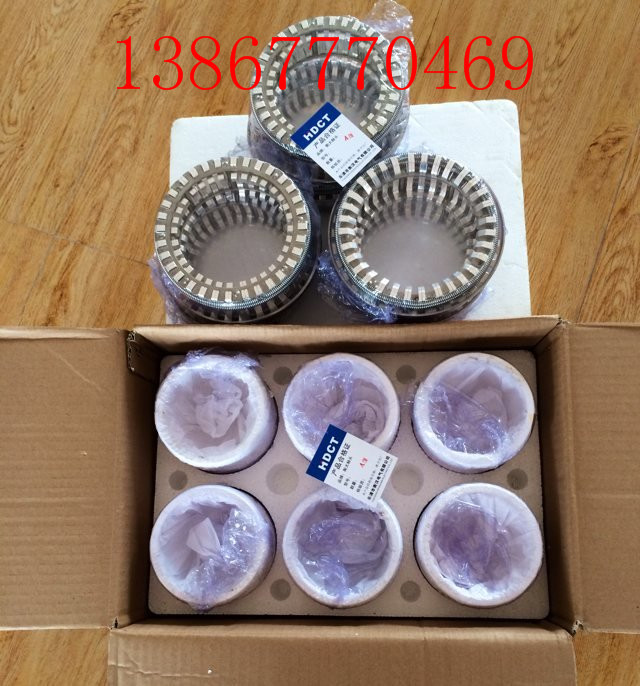

高壓真空斷路器觸頭型號：630A(12片)梅花觸頭1250A(30片)梅花觸頭1600A(36片)梅花觸頭2000A(48片)梅花觸頭  4000A(84片)梅花觸頭6301000A(18片)梅花觸頭6301250A(24片)梅花觸頭25003150A(64片)梅花觸頭(老型) 24片梅花觸頭1250A真空斷路器觸頭圖片

彈簧捆綁式梅花觸頭結構：

梅花觸頭包括觸片、支撐架、拉簧、彈簧觸指，支撐架為環形，若干的觸片裝配于支撐架上構成環形體，在觸片構成的環形體內環壁兩端分別設有一碰頭和第二碰頭，兩拉簧分別裝在觸片構成的環形體外環壁上并與一碰頭和第二碰頭相對應，在觸片構成的環形體內環壁上緊鄰一碰頭的外側設有一環形凹槽，一環形凹槽內嵌有一彈簧觸指；在觸片構成的環形體內環壁上緊鄰第二碰頭的內側設有第二環形凹槽，第二環形凹槽內嵌有第二彈簧觸指。采用該構造后，梅花觸頭在導電連接中，在保持原有接觸點的基礎上，增加了彈簧觸指的接觸點，從而增加了導電接觸面積，大大提高了其導電連接性能。 　

我公司銷售觸頭系列有：觸頭元件作為電器開關核心元件，主要用于接觸器、繼電器、斷路器、凸輪控制器、補償器、行程開關、腳踏開關、輔助開關等。我公司現生產CJT1、CJX1、CJX2、CJX4、CJX5、CJX8(B系列)CJ20、CJ40、CJ12、CJ15、CJ24、CJ24Y、CJ0、CDC10、CJ91、CT91、CJ913、CJ914、CJ3、CJ8Z交流接觸器觸頭，CZ0、CZ1、CZ3、CZ17、CZ18、CM16、CG5直流接觸器觸頭；QJ3、QC83補償器觸頭；凸輪、主令、聯動臺觸頭KT10、TK12、KT14、KTJ1、KTJ5、KTJ69(TQ1)、KTJ15(QT5)、TQKT/TQA1、LK1、LK17、LK1、,THQ1、TQKT等；斷路器觸頭DW10、DW16、DW15、DW17、DW45、DZ10、DZ20、NM10；內燃機觸頭，礦用觸頭，叉車，吊車觸頭，JYN1、JYN2、ZN28扁觸頭,SN10、VS1高壓觸頭,梅花觸頭等。進口ABB系列AF、EH、EK、富士SC系列，日立H系列，施耐德LC1系列，西門子3TF、3TB系列,LG公司（LS產電）GMC系列,三菱機電SN系列等電氣配套觸頭。

我公司生產的觸頭與正泰，德力西，天正，人民等，國外ABB,施耐德，西門子，富士，三菱等廠家電氣配套。目前是觸頭元件同行業的企業。

梅花觸頭特點：

1環狀彈簧壓力均勻

2采用進口無磁不銹鋼材料，避免渦流

3刷鍍厚銀，抗磨力強，處形美觀

4防變色處理，避免銀層氧化脫落

5靜觸頭插入深度參考尺寸：34±2mm

梅花觸頭安裝：

觸頭更換安裝時，需先對比確認（原件與更換件有無差別），然后去塵，安裝必須牢固，無明顯擺動，觸頭安裝后必須對準以保證接觸良好。

你好，我們是樂清市邁創電氣有限公司專業供應630A-4000A梅花觸頭，由于銅價不穩定 本價格為發布當天價格 與實際價格可能會有所誤差，以免造成不必要的誤會，所以請廣大客戶拍前聯系。本產品概述：一 無磁不銹鋼支架電解拋光處理二 無磁不銹鋼環狀張力彈簧捆綁三 觸片為T2銅板精沖加工，表面鍍厚銀，防變色處理后長期不變色，處形美觀用于高壓真空斷路器,中置柜,手車等一次導電  梅花觸頭產品簡介　　用于高壓真空斷路器,中置柜,手車等一次導電.。（如果信息被刪請直接撥打銷售熱線）

制造工藝

銅材成型，銀點焊接，防氧化鍍銀。

本條梅花觸頭信息由樂清市邁創電氣有限公司發布，優質銀觸點壽命長、發貨快、到貨準時，歡迎新老客戶前來批發采購。

技術特性

根據觸頭觸點的含銀氧化鎘的量分別為：85%、40%、30%、銅基合金點，凸輪控制器輸入電壓不高于109%額定電壓，且無明顯波動，環境污染較輕時，含85%，40%銀氧化鎘觸頭電壽命達10萬次以上，含30%銀氧化鎘觸頭電壽命可達5萬次以上，混合銀點，銅基點觸頭適用于分合次數較少的凸輪控制器。

GC5系列戶內真空斷路器觸頭用于ZN63(VS1)-12,VD4系列戶內真空斷路器，是真空斷路器中核心導電開關元件。適用于交流50HZ,額定工作電壓至12KV,額定工作電流至3150A開關控制回路。配套用于多家公司生產ZN63(VS1)-12,VD4系列的戶內真空斷路器。

產品用途： 　　

GC系列一次動觸頭是在消化、吸收ABB產品技術的基礎上，自行開發研制成功，替代進口同類產品的全部國產化產品。廣泛應用于ZN63(VS1、VB1)等手車式斷路器。其性能符合GB3906-1991<3~35KV交流金屬封閉開關設備》的要求。 　

結構特點： 　　

1、無磁不銹鋼支架電解拋光處理。 　　

2、無磁不銹鋼環狀張力彈簧捆綁。

3、觸片為T2銅板精沖加工，表面鍍厚銀，防變色處理后長期不變色，處形美觀。　

■環狀彈簧壓力均勻
■采用進口無磁不銹鋼材料，避免渦流
■刷鍍厚銀，抗磨力強
■防變色處理，避免銀層氧化脫落
■靜觸頭插入深度參考尺寸：34±2mm

我們批發高壓梅花觸頭 VS1斷路器梅花觸頭

梅花觸頭產品簡介

用于高壓真空斷路器,中置柜,手車等一次導電。捆綁式觸頭

安裝示意圖 結構特點

VS1、VD4西門子斷路器及手車柜圓形捆綁式觸頭安裝示意圖

梅花觸頭用途：

GC系列一次動觸頭是在消化、吸收ABB產品技術的基礎上，自行開發研制成功，替代進口同類產品的全部國產化產品。廣泛應用于ZN63(VS1、VB1)等手車式斷路器。其性能符合GB3906-1991<3~35KV交流金屬封閉開關設備》的要求。

梅花觸頭在任何開關電源設計中，PCB板的物理設計都是后一個環節，梅花觸頭如果設計體例不當，PCB可能會輻射過量的電磁干擾，造成電源工作不穩定， 梅花觸頭參數設置 　　相鄰導線間距必須能滿足電氣平安要求，而且為了梅花觸頭便于操作和生產，間距也應盡可能寬些。zui小間距至少要能適合承受的電壓，在布線密度較低時，信號線的間距可適當?shù)丶哟?，對高、低電平懸殊的信號線應盡可能地短且加大間距，一般情況下將走線間距設為8mil。焊盤內孔邊沿到印制板邊的距離要大于1mm，這樣可以避免加工時致使焊盤缺損。當與焊盤連接的走線較細時，要將焊盤與走線之間的連接設計成水滴狀，這樣的益處是焊盤不容易起皮，而是走線與焊盤不容易斷開。

梅花觸頭電流及說明

630A(12片)梅花觸頭   1250A(30片)梅花觸頭    1600A(36片)梅花觸頭   2000A(48片)梅花觸頭    4000A(84片)梅花觸頭  6301000A(18片)梅花觸頭  6301250A(24片)梅花觸頭  25003150A(64片)梅花觸頭(老型)

梅花觸頭系列

GC5-630A/12P      高59 直徑64  GC5-1000A/12P    高59 直徑74

GC5-630A/24P      高59 直徑74  GC5-1250A/24P    高59 直徑74

GC5-1250A/30P    高59 直徑78 GC5-1600A/36P    高59 直徑93

GC5-2000A/48P    高59 直徑117（128）

GC5-3150A/64P    高59 直徑127（158）GC5-4000A/84P

梅花觸頭設計思路：

電接觸設計過程中一些需要注意的事項，以彈簧箍緊、銑瓣觸指組成的梅花觸頭為例，針對觸指箍緊彈簧的位置；觸指后端安裝緣墊；銑瓣指內圓與獨頭外圓尺寸的差別以及銑瓣觸指是否可以打亂使用等情況進行分析，提出降低觸指接觸電阻的辦法。   高壓開關設備在電網出現故障的情況下要開斷故障電流；在正常投運時也要投切負荷電流，都必須有明顯的分?jǐn)帱c(diǎn)，需要配備可分觸頭。此外，為了裝配對接便利。高壓開關設備亦會在適當位置設置對接觸頭；在導電體的運動部分與靜止部分之間還會設置有滑動觸頭。無論是可分觸頭、對接觸頭還是滑動觸頭均存在接觸表面電阻。接觸電阻的大小及其穩定性，對開關設備長期工作的溫升和故障電流沖擊時的動熱穩定程度有著重大影響。決定接觸電阻大小的因素很多，例如：觸頭的表面狀況、接觸壓力、材料硬度和材料電阻率等?？v覽諸多因素，其中接觸壓力是變化范圍較廣、也是設計人員可以預算預測的重要因素。現以彈簧箍緊的、由銑瓣觸指組成的梅花觸頭為例，談?wù)勗O(shè)計要領，如何避免步入誤區。所謂“銑瓣觸指”，就是先把觸指外輪廊車成毛坯，然后用銑床將它等分銑成一瓣一瓣，成為一片一片觸指。
