流量開關

IFE系列活塞式帶刻度可調流量開關

應用

該系列流量開關廣泛用于監測回路中流體的流速，當流量低于設定值時將開－關電子報警信號發送到遠程控制面板上。此外，它們還經常用于循環設備，燃料或水出口，油或氣系統及其冷卻回路，加熱泵，焊機械，加熱器，變壓器，熱交換器，壓縮機，食品，化工和醫藥行業。

工作原理

可調電子流量開關帶有結實本體，連接段，帶磁鐵和不同流程范圍的調節插板，密封條，帶電磁觸點的指針，電路系統連接器。液體或氣體從裝置的底部向上流動，保持垂直向上的位置，在可變區域內沿導管推動插板移動，將其設定在某量值，該讀數可通過帶有紅色指示刻度線的玻璃管讀取。通過此方法，可以讀取環路中的直接流量值。調節門插入流體內，在沒有機械摩擦力的情況下可以自由移動，在內部所襯磁鐵所產生磁場作用下，電子報警觸點接觸。依靠裝備有基準指示的可移動指針，觸點的斷開與接觸由所檢測液體的流速來決定，并顯示在內部標簽上。要使運動的指針得到固定，可以轉動連接器下面的銷子。所用流體應沒有任何雜質。

特征

由于運動中沒有摩擦部件，確保了zui的運行安全。在刻度尺上顯示的任何一點都可調節干涉值。

組成部件

     鍍鎳黃銅本體和連接段，鍍鉻黃銅、帶磁鐵的調節門，腈橡膠或氟橡膠密封墊圈。根據顧客需要，熱塑性塑料轉換開關殼體指針、連接器和螺釘。

技術指標：

量程：0.3-60L/min

管徑：1/8"-1"

直流電源：60W

交流電源：60VA

zui大工作電壓：220V－50Hz

電緣：DIN40050

交/直流電壓強度：0.5（電阻）

切斷電壓：300V

緣電阻：1010 歐姆

觸點：SPST（標準為常開型）

防護等級：IP65

工作溫度（標準）：－10℃～80℃

安裝方向：垂直位置

zui大傾斜度：15°

流體進口方向：從下向上

zui大流速：60LPM（水）

zui大水流阻力：0.5 bar

耐壓：50bar

連接器：2P+G DIN43650 PG9（賀斯曼接頭）

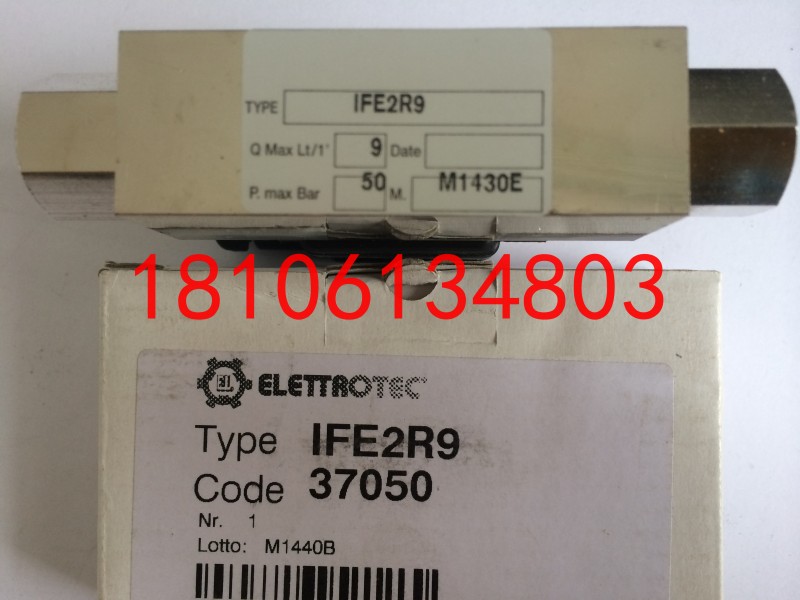

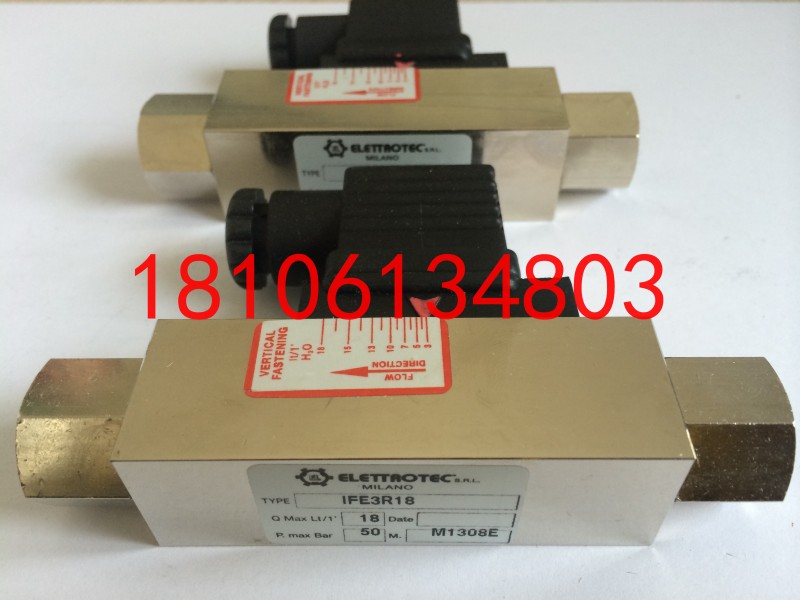

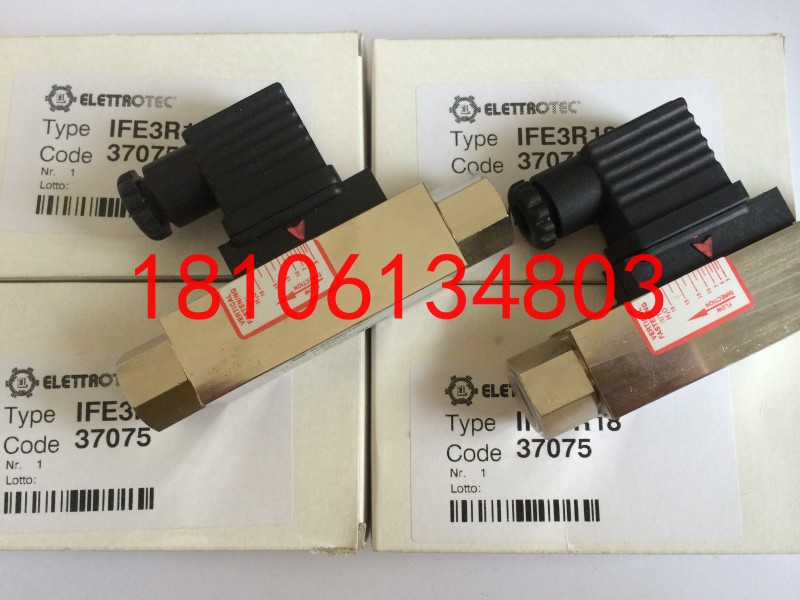

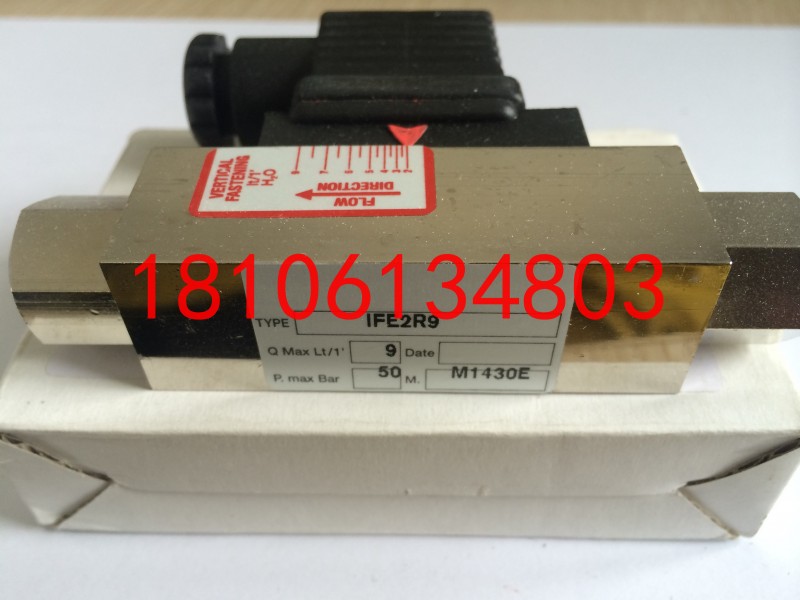

常用型號：IFE1R3  IFE2R9  IFE3R18  IFE4R24  IFE5R35  IFE6R60
