SMC氣缸磁性開關安裝方法
按下圖的順序安裝磁性開關
直接安裝 軌道安裝
鐘表螺絲刀
SMC氣缸磁性開關安裝螺釘
磁性開關
磁性開關安裝螺釘
(M3 x 0.5 x 10l)
磁性開關墊塊
磁性開關安裝螺母
磁性開關數量
1個
2個
3個
全行程
全行程
一段行程
全行程－一段行程
磁性開關安裝的zui小行程
磁性開關型號 32 40 50 63
缸徑
D-A7□(H)(C)

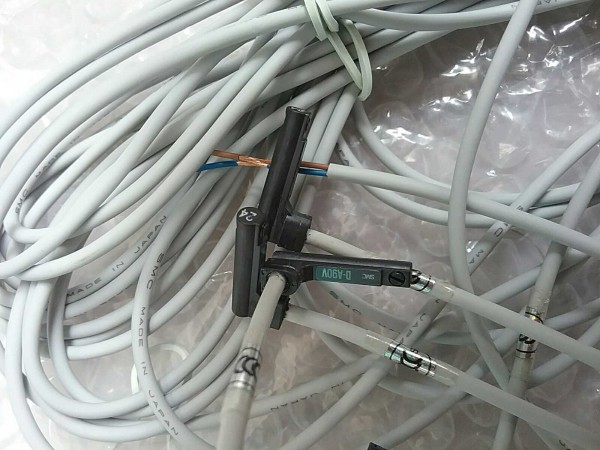

D-A80v(H)(C)
D-A79W
D-A9□(V)
D-F7□(V)
D-J79(C)
D-F7□W(V)
D-F7BA(V)
D-F7NTL
D-F79F
D-M9□(V)
D-F9□W(V)
D-F9BAL
D-P5DW
使用范圍
[不銹鋼安裝螺釘組件]下記提供的不銹鋼制安裝小螺釘組件(含螺母)，用于相應的使用環境。(不含開關墊塊，應另外訂貨。)
BBA2: D-A7/A8/F7/J7型用
D-F7BAL耐水型磁性開關，在氣缸安裝出廠時，使用上記的不銹鋼制小螺釘。
SMC氣缸磁性開關安裝方法,SMC氣缸代理商
另外，開關單體出廠時，附BBA2。
適合磁性開關
有觸點磁性開關 無觸點磁性開關
D-A7□
D-A73C
D-A7□H
D-A79W
D-F7□, J79
D-F7□V
D-J79C
D-F7□W, J79W
D-F7□WV
D-F7BAL
D-F79F
D-F7NTL
缸徑
(mm)
32, 40
50, 63
安裝件
型號
BQ-2
備注
￥ 磁性開關安裝螺釘
(M3 x 0.5 x 10l)
￥ 磁性開關墊塊
￥ 磁性開關安裝螺母
磁性開關安裝件／型號 (軌道安裝)
除"型號表示方法"中列出的型號外，也可安裝下列磁性開關。
詳細規格請向SMC營業員詢問。
? D-F7NTL也可配有配線前置插頭。具體請向SMC營業員詢問。
? 常閉型(NC = b觸點)無觸點磁性開關也可得到(D-F9G, F9H, Y7G, Y7H)。
具體請向SMC營業員詢問。
磁性開關類型 型號 特征 適用缸徑
帶計時器
導線引出方式
無磁性開關 D-F7NTL 直接出線式 (水平) ?32 ~ ?63
￥緊固磁性開關安裝螺釘時，使用握徑 5 ~ 6mm的鐘表螺絲刀。緊固力矩約0.10 ~ 0.20N?m。
￥ 磁性開關安裝螺釘?shù)木o固力矩為0.5 ~ 0.7N?m 。
? 內置磁環的氣缸，磁性開關安裝件同捆包裝。
