蘇州KTXZB變頻串聯諧振成套試驗裝置廠家，目前在和已有越來越多的XLPE 交聯聚乙烯緣的電力電纜替代原有的充油油紙緣的電力電纜。

蘇州KTXZB變頻串聯諧振成套試驗裝置廠家
1.1 產品概述目前在和已有越來越多的XLPE 交聯聚乙烯緣的電力電纜替代原有的充油油紙緣的電力電纜。但在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。近年來、的很多研究機構的研究成果表明直流試驗對XLPE 交聯聚乙烯電纜有不同程度的損害。有的研究觀點認為XLPE 結構具有存儲積累單性殘余電荷的能力，當在直流試驗后，如不能有效的釋放掉直流殘余電荷，投運后在直流殘余電荷加上交流電壓峰值將可能致使電纜發生擊穿。一些研究機構認為，交聯聚乙烯電纜的直流耐壓試驗中，由于空間電荷效應，緣中的實際電場強度可比電纜緣的工作電場強度高達11倍。交聯聚乙烯緣電纜即使通過了直流試驗不發生擊穿，也會引起緣的嚴重損傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗也定期進行。這些設備的試驗要求的試驗設備容量大，通常情況下采用諧振的辦法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般采用45-65Hz 的頻率范圍，但很多試驗單位要求50Hz試驗電源對這類設備進行交流耐壓試驗。KTXZB變頻串聯諧振成套試驗裝置主要用于10kV、20KV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、且大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。初期多采用調感式串聯諧振設備（50Hz），但存在自動化程度差、噪音大等缺點。因此現在大多采用變頻諧振，可以得到更高的品質因數（Q 值），并具有自動調諧、多重保護、靈活的組合方式、單件重量輕等優點。
蘇州KTXZB變頻串聯諧振成套試驗裝置廠家
1.2 串聯諧振電源在電力系統應用中的優點
1．所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容
諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的
部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2．設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功
率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量
的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
3．改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的
波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4．防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的緣弱點被
擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振
或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路
電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到緣弱點，又不存在
大的短路電流燒傷故障點的憂患。
5．不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓
也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到
閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其
過程長，而且，不會出現任何恢復過電壓。
蘇州KTXZB變頻串聯諧振成套試驗裝置廠家
1.3 產品主要特點說明
1. 調頻及功率元件使用進口的優質元器件；

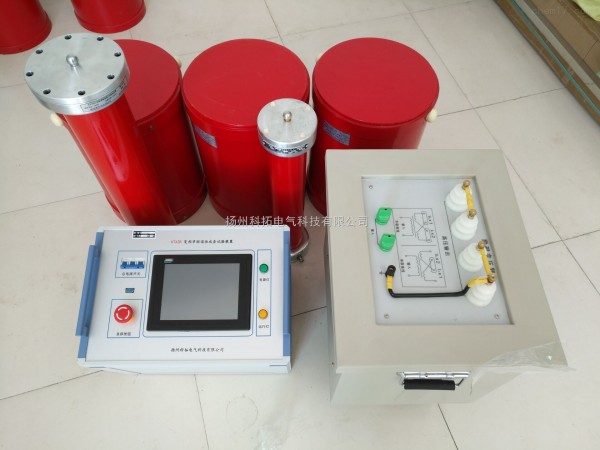

2. 充分利用公司現有資源，完全開發和設計及生產該設備的所有
組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和電容分壓
器；
3. 具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）
以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種功能，可任意
切換使用；
4. 具備試驗電壓、加壓時間、報警電壓整定、頻率范圍、起始電壓的設置；
5. 具備放電保護功能，在試品發生閃絡時，或其他原因造成的諧振回路突
然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型。
6. 測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，
在試驗完成時電壓自動下降到零位；
7.液晶全中文界面平臺技術，全觸摸屏操作,數據保存.
8. 技術特點要點歸納：
8.1 的數字、功率技術：功率器件采用國外新推出的驅動、保護和
功率模塊（IGBT），大的提高了整機的可靠性，減少了體積和重量。
8.2 完備的保護功能：
過電壓保護：保護值可設置，動作時間小于1毫秒；
雙重過電流過熱保護：大功率器件自身保護和軟件保護相結合，動作時間小
于10 微秒；
閃絡保護：動作時間小于1 毫秒。
零位保護：零電壓啟動。
8.3 獨特的四種工作模式相互切換：
手動試驗：手動尋找諧振點并手動升壓到所需電壓，自動計時；
自動試驗：根據設置自動尋找諧振點后自動升到設定電壓后自動計時；
自動調諧手動升壓：根據設置自動尋找諧振點后，需手動升電壓到所需的電
壓值，自動計時；
手動調諧自動升壓：手動尋找諧振點，根據設置自動升壓后自動計時。
8.4 友好的人機接口：
專用的DSP 顯示平臺，大容量的數據存儲器，8寸大屏幕LCD 顯示；
豐富的幫助應用信息，幫助你現場分析試驗發生保護動作時可能出現的問
題；
（具有調頻時顯示頻率－電壓波形曲線，直觀的觀察到是否尋找到諧振點；）
8.5 獨特的結構設計：調頻電源控制箱的接入和輸出采用插接和螺絲連接兩
種方式，安全、方便、可靠、美觀精致；
電抗器采用獨特的環氧澆注工藝，防潮防顛震；
整體色彩和外型由專業的設計公司專門設計，美觀大方。
