微機控制扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、塑料制品、雙金屬材料零部件、結合件等靜態扭轉力學的性能測試。該機采用臥式結構，計算機屏幕顯示，F(xiàn)TS測試系統，全數字伺服系統組成。

濟南中特試驗機有限公司是一家依托國家級科技產業園，集專業設計、生產、制造和銷售試驗機為一體的高新技術企業，專業生產各類試驗機及配套儀器。中特試驗機公司目前擁有完整的試驗機產品線，主要生產包括微機控制電子萬能試驗機、微機控制疲勞試驗機、電液伺服萬能材料試驗機、線材、材料扭轉試驗機、沖擊試驗機、壓力試驗機、鋼絞線試驗機、鋼絞線預應力松弛試驗機、液壓式 錨固靜載試驗機、大型結構試驗機、臥式拉力試驗機、持久蠕變試驗機、壓剪試驗機、三軸試驗機、彎曲試驗機及高低溫試驗機等各種專用試驗機。并對老式液壓試驗機進行微機伺服控制系統改造，自動采集及數據處理系統改造。

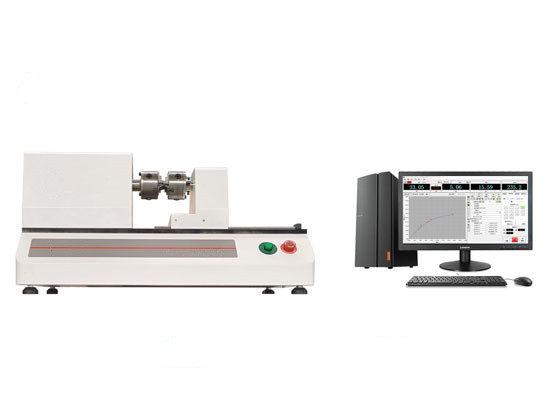

微機控制扭轉試驗機

一、 產品簡介：

微機控制扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、塑料制品、雙金屬材料零部件、結合件等靜態扭轉力學的性能測試。該機采用臥式結構，計算機屏幕顯示，F(xiàn)TS測試系統，全數字伺服系統組成。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

試驗測試功能：WindowsXP中文操作平臺，實現扭矩、扭轉角度的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限，不同的用戶可進入不同的管理界面、分三級用戶管理權限。

整機利用全數字伺服控制系統及FTS測試系統，光電編碼器采集試樣的扭轉角度。

本試驗機符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。

用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

二、 主要技術指標：

1、500N.m 扭矩傳感器 較大扭矩：500N·m；測量范圍：10～500N·m；

2、試驗扭矩示值相對誤差：1級

3、試驗扭矩重復性相對示值誤差：≤1%

4、扭矩分辨率：±1/300000

5、夾頭間移動距離（兩夾頭間距離）：500mm

6、圓試樣夾持尺寸：φ4-φ10mm、φ10-φ16mm（其他可以根據客戶要求定制，價格另計）

7、兩夾具間同軸度精度：1000mm范圍內≤Φ0.2mm

8、扭轉角測量范圍：0～10000°

9、扭轉角測量相對誤差：±1%

10、扭轉速度：0～720°/min 無級調速

11、扭轉速度相對誤差：設定值的±1.0%以內

12、電源電壓：AC220V  50Hz

13、扭轉方向：正轉 反轉

五、微機控制扭轉試驗機主要性能與特點：

1. 主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用型直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，精度很高。

2. 驅動系統：由全數字控制系統驅動，速度調節范圍寬，加載均勻、穩定。

3. 傳動系統：采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。

4. 測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，扭矩傳感器采集試樣的扭矩，。計算機屏幕顯示試樣的扭矩、扭轉角度以及各類曲線等。

5. 軟件操作：①控制模式采用智能設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。

② WindowsXP全中文界面，人機對話方式。計算機屏幕顯示試驗扭矩，扭轉角度，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。

③曲線坐標的大小可以根據實際的試驗數據進行調整。

④輸出打印各種試驗報表格式（報表格式可以Excel或Word格式輸出）。

⑤符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。

⑥可以檢測試件的扭矩、較大扭矩、屈服點扭矩、上下屈服點扭矩、抗扭強度剪切彈性模量等。扭矩和扭轉角自動跟蹤測量，并顯示試驗曲線、扭矩值、扭轉角、扭轉速度。 試驗結束后，自動進行試驗數據處理，能自動求取材料的屈服點、抗扭強度等性能參數。能根據用戶要求自行編制報告格式并可輸出打印試驗報告。

“定扭矩求角度”即：先設定一個固定的扭矩數值，進行試驗。在達到該扭矩數值時，電腦界面自動算出 該扭矩值 所對應的 試樣轉過的角度。

“定角度求轉角”即：先設定一個固定的角度數值，進行試驗。在試樣扭到該角度時，電腦界面自動算出 轉過該角度 所對應的的 扭矩。

⑦試驗過程可以實現模擬再現。

⑧可以進行數字化調零和標定，可以任意多條試驗曲線疊加對比、輸出打印。

⑨試驗數據采用數據庫管理方式，便于查詢和維護。

⑩軟件系統的操作可以實現三級用戶管理，安全、方便、快捷。

6.安全保護系統：過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。

六．機器主要配置

1.  扭轉試驗機主機 1臺

2.  全數字控制電機 1臺

3.  扭轉角測量傳感器 1只

4.  扭矩傳感器500N·m                             1只

5.  型直線導軌 2副

6.  行星擺線針輪減速器 1臺

7.  FTS數據采集處理系統 1套

8.  中文控制計算機專用軟件 1套

9.  備份光盤 1套

10. 聯想品牌電腦 1臺

11. 惠普彩色噴墨A4打印機 1臺

12.  液晶顯示器 1臺

13. 標準試驗夾具 1套

14.  標定杠桿 1套

15.  技術資料 1套

含：使用說明書、軟件操作手冊、合格證明書、裝箱單等
