價格：電議
所在地：江蘇 蘇州市

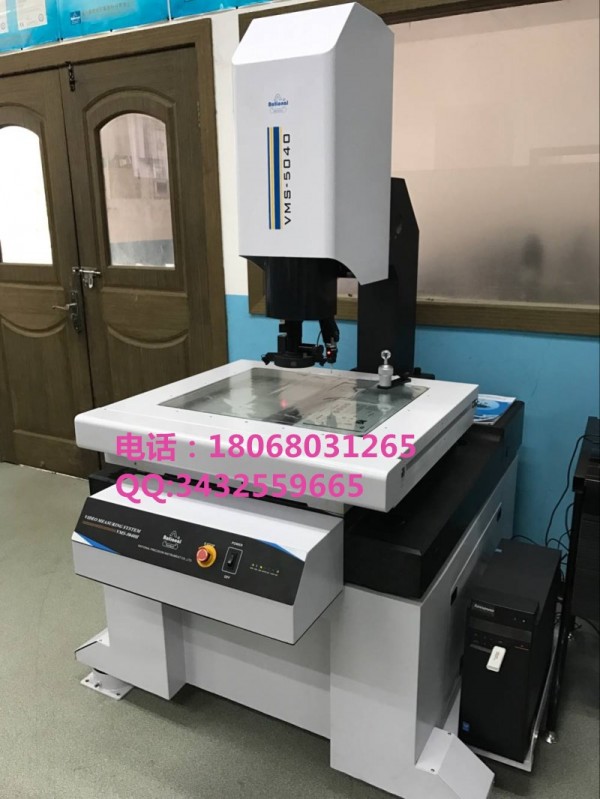

型號：全自動影像儀VMS-5040H,蘇州影像儀
更新時間：2024-09-19
瀏覽次數：2156
公司地址：蘇州吳中區東環南路999號中博科技園B409
黃月(女士)
特點：
1.整機一體化人機工程設計，方便操作測量。
2.具有快速自動對焦，自動尋邊，自動測量功能，大大提高檢驗效率。
3.可選配自動變倍功能，無需像素校正實現多倍率下測量
4.開發QMS3D軟件，可滿足客戶不同測量需求
5.采用亞像素細分技術，提高邊界分辨能力
6.配置操縱手柄，亦可軟件程控
7.
SPC數據處理分析，大批量治具測量
8. X、Y、Z三軸伺服控制，定位精度高速度快，運行平穩
9.
采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
10. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
11.
可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
技術規格參數：
| 參數/機型 |
VMS-5040H |
|
| 工作臺 | 金屬臺尺寸 | 786×636 |
| 玻璃臺尺寸 |
570×470 |
|
| 運動行程 | 470×370 | |
|
X、Y、Z軸數顯分辨力 |
0.5μm |
|
|
示值誤差 |
E1XY=(2.5＋L/100)μm |
|
|
影像系統 |
攝像機：1/2”彩色CCD攝像機 |
|
|
0.7~4.5×變焦鏡頭，總視頻放大倍率為20～128×（19.5”顯示器，分辨率1440*900） |
||
|
物方視場：11.1mm～1.7mm |
||
|
電源：AC 100-240V 50/60Hz； 功率：1800W（不包含電腦） |
||
|
儀器外形尺寸(L×W×H) |
1200×1270×1870 |
|
| Z軸升降行程 | 200 （可訂購至400mm） | |
|
儀器重量（Kg） |
850 |
|
軟件用途：
該系列測量軟件是我公司開發的多傳感器測量應用軟件，可以對二維測量的坐標進行可視化分析處理和檢測，也可以使用探針進行三維幾何元素測量，還可以使用激光位移器測量平面度和高度。該軟件廣泛應用于各種制造業，如組件、模具、電子、通信、機械、五金、塑膠、儀表、鐘表、PCB、LCD等行業?？蓽y量的材料包括金屬、塑膠、橡膠、玻璃、PCB、陶瓷等。
軟件特點：
| QMS3D |
QMS3D-M
|
|
(1)提供影像、探針和激光位移器測量功能； (2)提供多種形式報表功能； (3)提供治具測量、掃描、影像導航、多種測量和構造方法的功能； (4)強大靈活的機臺控制功能：包括鼠標控制機臺運動，鏡頭自動變倍 、自動對焦及光源控制，提供多種方式控制X、Y、Z軸運動等； (5)提供方便的像素校正功能 |
(1)提供影像和探針測量功能；
(2)提供輔助對焦，多種測量和構造方法的功能； (3)提供掃描功能 |
|
應用于自動影像儀
|
應用于手動影像儀
|
|
共同功能：
(1)提供影像和探針測量各種基本幾何元素，例如：點、直線、園、圓弧、橢圓、矩形、鍵槽、平面等。 (2)(2)可輸出Word、Excel報表和AutoCAD文件。 (3)具有專業SPC統計功能，可進行有效的品管控制。 (4)軟件界面直觀,功能操作簡單方便。 (5)提供功能強大、操作方便的用戶測量程序。 (6)完全支持WIN7系統和19英寸寬屏顯示器。 (7)支持雙顯示器和多種語言界面的切換。 (8)提供簡體中文、繁體中文和英文三種語言界面。 |
|
