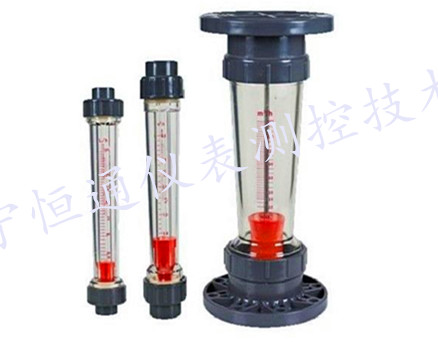

水處理管道式LZS塑料轉子流量計、塑料管浮子流量計具有重量輕、不易破碎、無味、使用方便等特點。 主要用于化工、輕工、醫藥、食品、環保等部門中，用來測量液體的單相非脈動流的流量。

濟寧恒通儀表測控技術有限公司是一家專業自動化儀表產品集成供應商，公司擁有自動化行業豐富的現場應用、產品設計、現場服務經驗，公司嚴格執行產品行業標準，專業提供電磁流量計、渦街流量計，液體流量計、氣體流量計、蒸汽流量計等各種流量?jī)x表產品，以及測控系統設計、無線遠傳監控系統、安裝、調試等技術服務。

恒通儀表主要經營產品有：流量計，溫度計，傳感器，顯示儀表等儀器儀表，自動控制系統，監測系統等自動化系統集成安裝調試。公司產品廣泛應用于化工、環保、冶金、醫藥、造紙、排水等工業技術行業，受到用戶一致好評。

 濟寧恒通儀表測控技術有限公司秉承：誠信、專業的經營理念,堅持用戶至上、用心服務的經營方針，遵循持續努力，不斷進步的發展思路，運用我們成熟的開發生產現場應用及系統設計經驗為您推薦、提供有效而可靠的測量方案以及測控設備，同時可以根據用戶要求實現特殊產品的設計制造，滿足客戶需求。

   希望廣大用戶、消費者與濟寧恒通儀表測控技術有限公司聯系、洽談，我們會用產品和服務讓您滿意！

一、 水處理管道式LZS塑料轉子流量計概述
LZS塑料轉子流量計、塑料管浮子流量計具有重量輕、不易破碎、無味、使用方便等特點。 主要用于化工、輕工、醫藥、食品、環保等部門中，用來測量液體的單相非脈動流的流量。
二、LZS塑料轉子流量計原理與結構

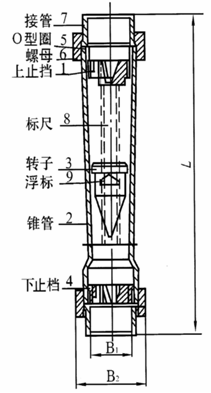

流量計的結構如圖：主要由小端向下，大端向上垂直安裝的透明塑料錐管和在錐管內可上下移動的浮子作為測量元件，與螺母、接管、止檔及“O”型圈等構成。當流體在錐管內自下而上流動時，在浮子上下產生壓力差，使浮子上升，當此壓差與浮子重力、浮力及粘性力處于力平衡時，浮子處于靜止位置，當流量變化時，流經錐管與浮子間環隙處流體的流速變化，浮子上下的壓力差相應地變化，浮子作上下移動，因此浮子靜止位置的高度可作為流量的量度。
三、塑料LZT/S-(  )型型流量計的設計外形圖

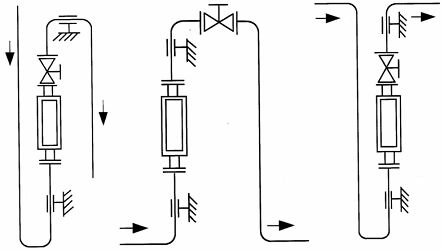

四、水處理管道式LZS塑料轉子流量計安裝
(1) 安裝前，應把儀表內的泡沫等支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
(2) 流量計的接口，可用配套的ABS塑料管，或用PVC塑料管，用專用膠水粘合連接，也可用塑料法蘭連接后，再和金屬法蘭連接。
(3)流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數；讀數時，視線與浮子應水平。（一般標準：需用的流量為流量計zui大流量的50％－70％，盡量不要用到zui高數）
(4) 在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
(5) 被測流體壓力須穩定，如流體壓力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
五、水處理管道式LZS塑料轉子流量計使用
(1) 流量計在使用時，應緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。（防止浮子突然向上沖擊而損壞儀表，避免被測流體溫度急劇變化。使用中如發現流量計有滲漏，一般是密封圈錯位或失效，應校正或更換。）
流量計停止使用時，應先緩慢關閉上游閥門，然后關閉流量計下游的流量調節閥。

(2) 當錐管和浮子沾污時，應及時清洗。
(3)定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定。
(4)被測流體與流量計上的標尺不一致時，須對示值按被測流體進行修正。

流量計的誤差為引用誤差，由下式表示：
δ=(Qf-Qg)/Qmax ×
式中：
δ：引用誤差    Qf: 流量計刻度示值
Qg:流量計實際流量值    Qmax:流量計的測量上限值
流量計示值修正：
當被測液體密度與刻度標定狀態下20℃時
水的密度不同時，由下式對流量示值修正：
Qs= Qn
式中：
Qs：為實際流量值     Qn：流量計的讀數示值  ρf：浮子密度
ρN：標定狀態下20℃時水的密度     ρs：被測液體密度
