江蘇森悅（南京）堵漏工程公司在堵漏工程中，具有帶水止水堵漏技術(shù)、帶壓堵漏技術(shù)、深層裂縫灌漿技術(shù)，對于廠房滲水堵漏工程、地下室滲水堵漏工程、水池堵漏滲水堵漏工程、電纜溝滲水 堵漏工程、隧道滲漏水堵漏工程等，能夠采用柔性防水和鋼性防水相集合的綜合治理方法，能有效解決各種堵漏工程的滲漏水問題。 青島污水池防水施工公司 超長混凝土工業(yè)水池?zé)o縫施工技術(shù)

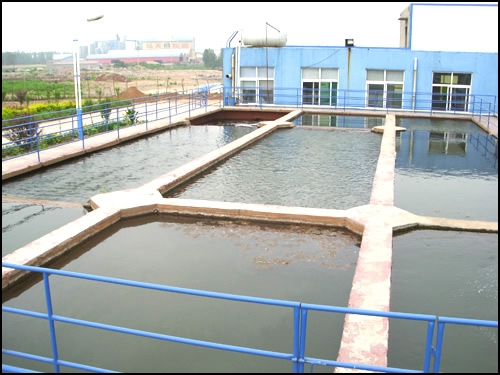

由于混凝土材料的非勻質(zhì)脆性，在凝結(jié)硬化過程中會因為化學(xué)收縮、塑性收縮、水泥水化熱等引起變形，產(chǎn)生收縮裂縫而導(dǎo)致開裂?；炷恋拈_裂將不同程度地降低結(jié)構(gòu)的承載力和使用安全性。對于大型工業(yè)水池，其所用混凝土材料的抗裂、防滲性能要求則更高。為此，在施工過程中，應(yīng)采取有效的技術(shù)措施來控制裂縫的出現(xiàn)和發(fā)展，以確保工程質(zhì)量。傳統(tǒng)設(shè)計施工方法是設(shè)置后澆帶或伸縮縫，但這種方法會給結(jié)構(gòu)設(shè)計和施工帶來很大的麻煩，會造成水池結(jié)構(gòu)連續(xù)性差，同時帶來工期延長、工序繁瑣、費用增加等一系列問題?，F(xiàn)有水池屬于超長混凝土結(jié)構(gòu)工程，原設(shè)計為在水池長度方向的中部設(shè)置兩道寬度為 1m 的后澆帶，需要 60d 左右方可澆注混凝土，施工周期過長。為解決這一難題，依據(jù) JGJ/T178-2009《補償收縮混凝土應(yīng)用技術(shù)規(guī)程 》的要求，改用無縫施工技術(shù)。通過摻 PVA 纖維和應(yīng)用補償收縮混凝土膨脹性能的試驗研究，用膨脹加強帶（C35）取代后澆帶 ，并結(jié)合采用配置暗梁鋼筋 、加強施工質(zhì)量監(jiān)控等綜合技術(shù)措施，實現(xiàn)了混凝土的連續(xù)澆筑和無縫施工，大大縮短了施工工期，取得了良好的技術(shù)經(jīng)濟效益。超長混凝土結(jié)構(gòu)無縫施工技術(shù)原理，補償收縮纖維混凝土與膨脹加強帶相結(jié)合的設(shè)置是超長混凝土結(jié)構(gòu)實現(xiàn)無縫施工的關(guān)鍵。補償收縮混凝土是在混凝土中摻加適量的膨脹劑，通過膨脹劑的水化反應(yīng)使混凝土產(chǎn)生適量膨脹，在纖維和鋼筋的約束下，鋼筋混凝土中可產(chǎn)生 0.2～1.0MPa 的預(yù)壓應(yīng)力，能大致抵消混凝土收縮時產(chǎn)生的拉應(yīng)力。同時，反應(yīng)生成的針、棒狀晶體礦物能夠填充、切斷、堵塞混凝土的毛細孔，使混凝土的抗?jié)B能力大大提高，從而達到混凝土結(jié)構(gòu)自防水的目的。在超長混凝土結(jié)構(gòu)的附加應(yīng)力集中處設(shè)置膨脹率較大的加強帶，可以提高該部位的附加自應(yīng)力，增強對溫度收縮應(yīng)力的補償能力，防止超長混凝土結(jié)構(gòu)的開裂，實現(xiàn)不間斷澆筑混凝土和無縫施工的目的。

（二） 非固化橡膠瀝青防水材料

2.1 產(chǎn)品簡介

非固化橡膠瀝青防水涂料是由膠粉、改性瀝青和特種添加劑制成的塑性膏狀體，具有長期不固化的防水材料。

2.2 產(chǎn)品特點

1）不固化，固含量大于98%，幾乎沒有揮發(fā)物，施工后始終保持膠狀的原有狀態(tài)；

2）粘結(jié)性強，可在潮濕基面施工，且能與任何異物粘結(jié),施工時材料不會分離，可形成穩(wěn)定、整體無縫的防水層；

3）蠕變性能好，柔韌性好，延伸率高，適于基層變形；

4）自愈性強，施工時即使出現(xiàn)防水層破損也能自行修復(fù),維持完整的防水層；

5）施工簡單，既可刮抹施工,也可噴涂施工。既可在常溫施工，也可在零度以下施工；

6）能阻止水在防水層流竄，易維護管理；

7）可與其他防水材料同時使用,形成復(fù)合式防水層,提高防水效果；

8）耐久、耐腐、耐高低溫、延伸性能，、無味、無污染，不燃于火。

2.3 適用范圍

1）廣泛應(yīng)用于各種領(lǐng)域的非外防水工程,工業(yè)與民用建筑及種植屋面工程。

2）地下結(jié)構(gòu)、地鐵車站、隧道、橋面等工程。

3）變形縫堵漏工程。

青島污水池防水施工公司24小時熱線: 網(wǎng)址：www.jsyfjs.cn

歡迎垂詢！
