361LSA-20直行程閥門電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信號來運轉的全電子執行機構。

揚州瑞浦執行器制造有限公司主要經營：執行器、儀器儀表、電動閥門、機電成套設備、環保設備以及流體控制設備研發、生產、銷售、安裝和維修。（依法須經批準的項目，經相關部門批準后方可開展經營活動）等產品。公司尊崇“踏實、拼搏、責任”的企業精神，并以誠信、共贏、開創經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務和品質為生存根本，我們始終堅持用戶至上 用心服務于客戶，堅持用自己的服務去打動客戶。

揚州瑞浦執行器制造有限公司主要經營：執行器、儀器儀表、電動閥門、機電成套設備、環保設備以及流體控制設備研發、生產、銷售、安裝和維修。（依法須經批準的項目，經相關部門批準后方可開展經營活動）等產品。公司尊崇“踏實、拼搏、責任”的企業精神，并以誠信、共贏、經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務和品質為生存根本，我們始終堅持用戶至上 用心服務于客戶，堅持用自己的服務去打動客戶。

一、概述

361LSA-20直行程閥門電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信號來運轉的全電子執行機構。電子式控制單元采用的混合集成電路，被設計成匣子形狀，包含完整的保護功能，可現場控制或遠程控制，并用樹脂澆鑄密封。驅動電機采用AC可逆電機，反饋量檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性經濟類型產品。直行程全電子式電動執行器幾乎具備了調節本身所需求的各種動作變換功能以及開度信號功能和手動功能等。

二、產品特點

1、執行器設計有伺服系統(無需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信號和AC220V單相電源即可工作。內設接線端子，接線為簡單方便。

2、執行器的關鍵部件—控制器，采用的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。

3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。

4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。

5、用狀態選擇開關可以設定斷信號時，(閥芯處于全開，全閉或自鎖狀態)。

6、用狀態選擇開關可以設定(正、反動作)。

7、用狀態選擇開關可以設定輸入信號為(DC4～20mA或DC1～5V)。

8、調整工作零點(始點)和行程(終點)簡單易行。

9、當突然斷電時，能確保閥芯自鎖。

10、采用同步皮帶傳動，有效降低了噪音。

11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

三、主要技術參數

電源電壓	AC220±10%，50HZ。
耗電功率(額定負載時)	規格A型執行器50VA；規格B型執行器150VA；規格C型執行器220VA
輸入信號	DC4～20mA或
輸出信號	DC4～20mA(負載電阻500Ω以下)或DC1～5V
控制精度	基本誤差：±1%；回差≤1%；死區≤1%
工作行程調整范圍	“零點”±25%；“行程”20%～
防護等級	IP55
隔爆等級	Exd II BT4
過載保護	規格A、B型執行器可任選，規格C型系列執行器必配

三、電動執行器性能參數：

型號	額定輸出力N	速度mm/s	行程
361LSA-08 361LXA-08	800	4.2	30
361LSA-20 361LXA-20	2000	2.1
361LSB-30 361LXB-30	3000	3.5	60
361LSB-50 361LXB-50	5000	1.7
361LSC-65 361LXC-65	6500	2.8	100
361LSC-99 361LXC-99	10000	2.0
361LSC-160 361LXC-160	16000	1.0
361LSD-250	25000	0.5	200
361LSD-400	40000
361LSD-600	60000

四、訂貨須知

1、產品基本型號 2、是否帶力矩開關 3、是否帶外部限位箱（防爆型）
4、是否帶加熱器 5、支架代號

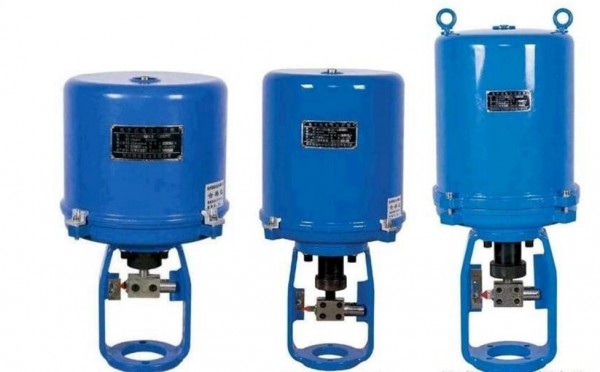

361LSA-20直行程閥門電動執行器
361LSA-20直行程閥門電動執行器
