河北液壓式彎曲試驗機專業生產廠家直銷
工作原理及結構

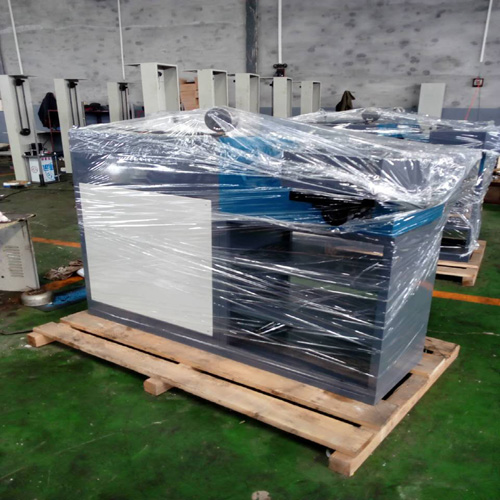

   QE-160型液壓式彎曲試驗機，采用液壓施力方式，將試置于承壓輥
前，彎心裝于活塞桿上，用手動換向閥手柄加壓，把活塞桿及彎心推向試
樣，使試樣彎曲變形，直至所需變形要求，退回彎心，即可完成這次試驗
工作?？梢姡僮骱唵问×?，工作速度很快，試驗工作效率高。
   本試驗機為框架箱式結構，主要工作部件彎曲架位于箱體上部位。彎
曲架上設有承壓輥及中心距調節機構，油缸的活塞桿伸向兩個承壓輥中心。
操作用手柄置于箱體上部靠左部位。箱內配置了郵箱、油缸、油泵及電動
機和液壓元件，電器箱裝在箱內左側壁左側壁上。
    液壓系統工作原理：油箱中的工作油，經慮油器及球形閘閥進入油泵，壓
力油進分流板，分流板右側裝有溢流閥，它規定系統工作壓力（出廠時已
調節到 16Mpa ，用戶不得任意調節）。同時亦流進三位四通手動換向閥的壓力
口。當換向閥手柄推向左側時，壓力油進入油缸的右腔，推動活塞桿向左運動，
壓彎試樣，此為工作行程。油缸左腔內的油經換向閥及分流板流回油箱；當換
向閥手柄扳回中間位置時，工作油直接流回油箱，活塞靜止不動；當把手柄扳
向右側時，工作油進入油缸左腔，右腔的油回油箱，此為回程。系統的工作壓
力，可由面板上的壓力表讀取。油泵電機的啟動開關，設置在工作面板之上。
河北液壓式彎曲試驗機專業生產廠家直銷
技術規格參數
推力：160KN     工作行程：400mm
試樣直徑（圓材）：ф10-ф40mm
試樣厚度ⅹ高度（鈑材）：（10-40）ⅹ50mm
彎曲壓頭直徑：ф10-ф160mm
彎曲壓頭隨機帶常用的20余種
其中彎曲壓頭數值隨機供應，其他尺寸及非本系列尺寸的彎曲壓頭，將根據用戶訂貨要求提供。
電動機功率：1.5KW
外形尺寸（長ⅹ寬ⅹ高）：1450ⅹ710ⅹ1050mm
