ZY-4型-振動壓實成型機功能
1、概述

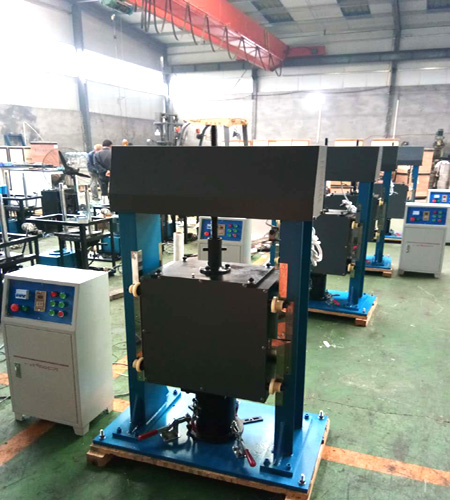

ZY-4型振動壓實成型機是根據中華人民共和國行業標準
（JTGE51-2009）中，半鋼性基層材料震動法試件成型所需的技術備件，專門設計制造的專用設備，用于制造無機結合料穩定粒料的各種試件，其中包括用于測試無側限抗壓、強度、間接抗拉強度和抗壓回彈模量的圓柱試件和用于溫縮系數、干縮系數、抗折強度以及抗折回彈模量測試的梁式試件。
2、技術條件
2.1靜壓力：1900N±10%(可調)
2.2激振力：6800-6900N(可調)
2.3振動頻率：28-30HZ
2.4圓柱體試件模具
鋼模：內徑152mm 高170mm 壁厚10mm
鋼模套環：內徑152mm 高50mm 壁厚10mm
2.5梁式試件模具（選配）
鋼側板：長450mm 寬180mm 厚150mm
鋼墊塊：長450mm 寬100mm 厚25mm
ZY-4型-振動壓實成型機功能
1、設備安裝
3.1地基
本設備在制模過程中對地面有較強的沖擊力，因此設備地基要求能有10000N以上抗激振能力。設備底座鋪墊5mm厚的硬橡膠板，再用地角螺釘（隨機附帶）固定。
設備周邊應有1米以上的空間以便操作和維護。
3.2電源
設備所需電源為三相線制380V、2KW， 設備應可靠接地。
3.3設備連接。
變頻器裝在控制柜內。電控箱和變頻器、主機之間，針數相同的航空插頭一一對應連接。
ZY-4型-振動壓實成型機功能
2、操作使用
4.1變頻器的使用
接通電源合上電控箱面板上的“電源開關”時，變頻器和時間繼電器顯示屏亮，按下“振動”按鈕時間繼電器開始計時，主機開始振動（振動頻率已調好，若需再調可旋動調頻旋鈕）。
注意：本設備使用時所需的頻率為28-30HZ，設定頻率過低時所產生的激振力達不到要求，設定頻率過高時，所產生的激振力將大幅度增加，造成設備損壞。所以在啟動制模時必須檢查變頻器的輸出頻率，輸出頻率在28-30HZ之間。
4.2.1電源
電源開關為小型斷路器，打開時整個電控箱及變頻器開始上電，當出現過載現象時，開關會自動跳開，切斷電源。
4.2.2.1“下降”按鈕
此按鈕為點動式按鈕，按下時負載及振動體整體下降到達位置時松開按鈕，振動體立即停止下降。
4.2.2.2“上升”按鈕
此按鈕為點動式按鈕，按下時振動體整體被提升，到過位置時松開按鈕，振動體立即停止上升。
用上升和下降按鈕相互配合可以使振動體停留在行程范圍內的任意位置。
