GHz，四通道，數字熒光顯示，5GSa/s，zui大存儲深度8M。 東莞二手儀器儀表回收供應泰克TDS5104B示波器TDS5000B數字熒光示波器功能概述：□ 1000MHz、500MHz、350MHz 三種帶寬，zui高實時采樣速率達 5GS/s 東莞二手儀器儀表回收供應泰克TDS5104B示波器

本公司專業經營各類二手進口儀器（銷售、租賃、維修、回收等業務），成色新，價格低，技術先進、質量可靠、性能穩定的優良產品。長期承接銷售、租賃、維修、回收二手高檔儀器, 包括Agilent、HP、Anritsu、Advantest、R/S、/MARCONI等世界知名品牌的網絡分析儀、頻譜分析儀、綜合測試儀、數字通訊測試儀、高頻信號源、數字示波器、天饋線測試儀、電聲測試儀，音頻分析儀等二手高頻通訊測試儀器儀表的銷售及租賃業務。如果你遇到困難，我們都將全力以付的為你們提供最佳的方案。

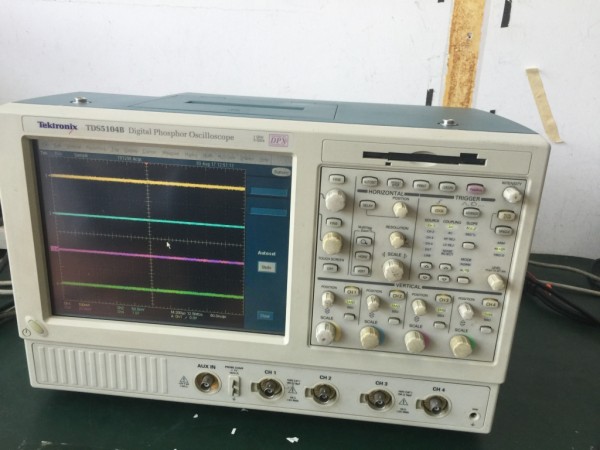

東莞二手儀器儀表回收供應泰克TDS5104B示波器


參數：
1GHz，四通道，數字熒光顯示，5GSa/s，zui大存儲深度8M。
TDS5000B數字熒光示波器功能概述：
□ 1000MHz、500MHz、350MHz 三種帶寬，zui高實時采樣速率達 5GS/s 。
□ 強大的數字熒光技術（ DPO ）；
□ 2 通道和 4 通道兩種型號；
□ 5 GS/s zui大實時取樣速率；
□記錄長度zui高可達 16 MB ；
□ 100,000 wfms/s zui大波形捕獲速率；
□ 生產力加速器： MyScope 自定義控制窗口；
□ 具有內置聯網和分析功能的 OpenChoice 平臺和Windows2000；
□ 體積小 / 輕型 ；
□ 明亮的 10.4 英寸 ( 264 mm ) 顯示器；
□ 業內的觸發功能；□ CD-RW 光盤刻錄機
□ 內置打印機 ( 可選 ) ；
□ 以電子郵件通知時間狀況
□ 能夠與泰克邏輯分析儀的互操作性能；主要應用□ 數字產品設計和調試
□ 電信 / 數據通信 / 視頻標準模版測試
□ 瞬態異常現象觀測
□ 功率測量
□ 視頻產品設計和調試
□ DVD 、抖動和定時、頻譜分析
□ 汽車電子儀器
□ 生產測試
□ 電機
□ 生物醫學
□ 工業控制
性能特點介紹
觸發模式
東莞二手儀器儀表回收供應泰克TDS5104B示波器
*邊沿 ---任何通道或前面板輔助輸入上的正 / 負邊沿。耦合包括 DC 、 AC 、噪聲抑制、高頻抑制和低頻抑制。
*視頻 ---在 NTSC 、 PAL 、 SECAM 、模擬 HDTV 以及非標準視頻格式上觸發。
*毛刺 ---在正、負或任一性的毛刺上觸發或抑制。zui小毛刺寬度為 1.0ns, 分辨率 200PS。
*脈沖寬度 ---在可選時限范圍內或以外的正或負脈沖快度上觸發，范圍 1ns 至 1s, 分辨率 200ps.
*欠幅脈沖 ---在穿過一個閾值，但于再次穿過該閾值前無法穿過第二個閾值的脈沖上觸發。事件可為時間或邏輯限定的事件（邏輯只限 4 條通道機型）。
*窗口 ---在進入或退出窗口的時間上觸發，窗口可由兩個用戶調整的閾值定義。事件可為時間或邏輯限定的事件（邏輯只限 4 條通道機型）
*超時 ---在特定時間內保持為高、低或任一情況之事件上觸發，可選范圍 1ns 至 1s, 分辨率 200ps 。
*轉換速率 ---在快于或慢于設定速率的脈沖邊沿速率上觸發。斜率可為正，也可為負，或任一。
*建立 / 保持時間 ---在任何兩路輸入通道上存在的時鐘和數據之間的建立時間違例上觸發
*碼型 ---在特定時間內，當瑪型成真或變偽時觸發。為四路輸入通道的碼型（ AND 、 OR 、 NAND 、 NOR ），分別定義為 HIGH 、 LOW 或 Don't Care( 高、低或無所謂。 )
*狀態 ---通道（ 1 、 2 、 3 ）的任何邏輯碼型，按通道 4 的邊沿定時（ TDS5032B/5052B 為通道 2 ）。在時鐘的上升或下降邊沿觸發。
*通信（需選項 SM ） ---支持 AMI 、 HDB3 、 B3ZS 、 B6ZS 、 B8ZS 、 CMI 、 NRZ 和 MLT3 編碼通信信號。視所用標準，可在隔離的正或負一、零脈沖格式或眼圖之間選擇。
*時間后觸發范圍 ---16ns 至 250 秒。
*事件后觸發范圍 ---1 至 10 ， 000 ， 000 個事件。
東莞二手儀器儀表回收供應泰克TDS5104B示波器
波形測量
*自動測量 ---53 種，任何時候可在屏幕上顯示 8 種。
*與幅度相關的波形測量 ---幅度、高、低、zui大、zui小、峰 - 峰、平均、平均周期、均方根（ RMS ）、周期均方根、正過沖、負過沖。
*與時間相關的波形測量 ---上升時間、下降時間、正寬度、負寬度、正占空比、負占空比、周期、頻率、延遲。
*組合 ---面積（ area ）、周期面積（ cycle area ）、相位、短促脈沖串寬度。
*與直方圖相關的波形測量 --- 波形計數、邏輯框中的命中數、峰值命中數、中間值、zui大值、zui小值、峰 - 峰值、平均值（ μ ）、標準偏差（ σ ）、 μ± 1 σ、μ± 2 σ、μ± 3 σ。
*與通信相關的波形測量 ---消光比（、 % 和 dB ）、眼圖高度、眼圖寬度、眼圖頂部、眼圖底部、交叉百分比、抖動（峰 - 峰、 RMS 和 6 σ ）、噪聲（峰 - 峰、 RMS ）、信噪比、周期失真、品質因數。
*測量統計 ---平均值、zui小值、zui大值、標準偏差和總數。
*參考電平 ---用戶可定義八種測量中的每一種測量的參考電平。
*直方圖 ---垂直或水平，有線性或?qū)?shù)標準。
*選通 ---隔離所獲信號內的特定值，一對其進行測量。
*光標 ---水平柱形、垂直柱形、波形和屏幕。

波形處理 / 數學計算
*代數表達式 --- 用于界定廣泛的代數表達式，其中包括波形、標量、用戶可調變量以及參數測量結果，如：（ Integral (Ch1-Mean(Ch1))*1.414*VAR1 ）。
*數學函數 --- 平均、反演、積分、微分、平方根、指數、對數 10 、對數 e 、值、升根、基底、zui小、zui大、 Sin 、 Cos 、 Tan 、 Asin 、 Acos 、 Acos 、 Atan 、 Sinh 、 Cosh 、 Tanh 。
*頻域函數 --- 頻譜幅度和相位、頻譜的時部和虛部。
*垂直單位 --- 幅度：線性、 Db 、 dBm 。相位：度、弧度、群時延。
*窗口函數 --- 矩形、漢明、漢寧、凱澤 - 貝塞爾、勃勒克曼 - 哈里斯、高斯、 Flattop2 、 Tek 指數。
*限測試 --- 一用戶定義的垂直和水平容限，按已知的“”參考波形，對實時波形進行比較。

OpenChoice 功能
*TekVISA --- Windows 開發人員所需要的應用程序接口（ API ）。說明書中包括用 Visual BASIC 、 C 和 C ++在裝置上進行程序設計測試和測量應用方面的說明和實例。
*TekVISA Control(TVC) --- 便于訪問 TekVISA 的控制機制，可用來將測試功能整合于 Microsoft Windows 應用程序。
*VXI-11Server --- 從非 Windows 環境與 LAN 連接所需的應用程序接口（ API ）。
*即插即用驅動程序 --- 為與 TDS5000B 系列示波器上連接的外部個人機上運行 National Instrument 公司的 LabVIEW 和 LabWindows 程序提供支持。
*IVI 驅動器 --- 為使用 IVI 儀器標準的現有和新程序環境提供支持，如： LabVIEW 、 LabWindows/CVI 、 MATLAB 、 Visual BASIC 以及 C/C ++ 等。
*Excel 和 Word 工具欄 --- 直接訪問示波器上的屏幕圖像、波形數據和測量值。
*報告發生器（ Report Generator ） --- 用于以鼠標單擊的方式設計和創建報告樣式，用以提取示波器的波形、設定值、測量值和其他屏幕信息。
*LabVIEW 和 MATLAB --- 30 天評價版本，附有不過期 6 的演示程序，可用來在示波器上進行各種 LabVIEW 和 MATLAB 顯示和分析。
*軟件開發工具箱（ SDK ） --- 《 OpenChoice TM 入門》一書中的光盤。該 SDK 光盤中包括各種說明書文檔、程序設計工具和實例，可幫助程序設計人員更好地使用 TDS5000B 系列示波器。

顯示屏特性
*顯示屏類型 --- 10.4 英寸 液晶有源矩陣彩色顯示屏。
*顯示屏分辨率 --- 640 水平× 480 垂直像素。
*波形式樣 --- 矢量、點、樣值增亮、可變余輝、余輝。
*顯示格式 --- YT 、 XY 、 XYZ 。
*調色板 --- 記錄顯示（ Record View ）和 FastAcq/WfmDB 模式有單獨的調色板，其中包括正常、綠色、灰色、溫度、頻譜和用戶定義。

計算機系統及外圍設備
*操作系統 --- Window 2000.
*CPU --- Intel Celeron 處理器， 2.0GH Ζ。
*PC 系統內存 --- 512MB 。
*內部硬盤驅動器 --- 硬盤容量≧ 80 GB.
*前面板可拆式硬盤驅動器（選用項） --- 硬盤容量≧ 40 GB 。
*軟盤驅動器 --- 前面板 1.44MB 3.5 英寸 軟盤驅動器。
*CD-RW 光盤刻錄機 --- 側面伴 CD-RWG 光盤機讀寫速度≧ 24 ×。
*打印機（選用項） --- 內置熱敏打印機。
*鼠標 --- 帶指輪鼠標為選用項， USB 接口。
