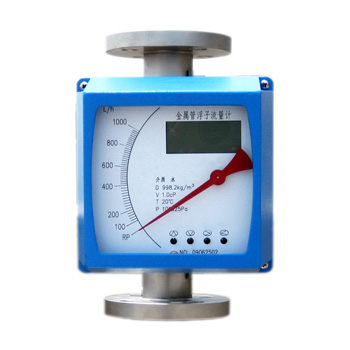

蘇州CQ00106L金屬管浮子流量計價格
一、金屬管浮子流量計原理簡介：
金屬轉子流量計主要由兩大部分組成：測量管和 CPD 指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路等到組件。被測介質自下而上流經測量管浮子上下端產生差壓形成上升力，當浮子所受上升力在于浸在流流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流迅速下降，浮子上下端壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即地應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質止上下移動時，磁場隨浮子的移動而變化。
二、金屬管浮子流量計性能特點：
1.適用于小口徑和低流速介質流量測量
2.工作可靠，維護量小，壽命長
3.對于直管段要求不高，較寬的流量比 10:1
4.雙行大液晶顯示，可選現場瞬時 / 累計流量顯示，可帶背光
5.單軸靈敏指示
6.全金屬結構，適于高溫、高壓和強腐蝕性介質
7.可用于易燃、易爆危險場合
蘇州CQ00106L金屬管浮子流量計價格
三、金屬管浮子流量計技術參數：
精度等級：1.5 級
測量范圍：水(20℃)： 6 ～ 200000L/h
空氣(0.1013mpa 20℃)：0.03 ～ 4000Nm3/h
量 程 比：10:1(特殊型20:1)
公稱壓力：DN15-DN50 為 PN ≤ 4.0MPa
DN80,DN100 為 PN ≤1.6Mpa
夾套壓力等級：1.6mpa
環境溫度：-40 ～ 70 ℃ （電遠傳≤65℃）
介質溫度：標準型-80 ～+140 ℃
高溫型≤200℃ 襯PTFE型≤85℃
介質粘度：DN15:η≤5mPa.s(FZ15.1,FZ15.2,FZ15.3)
η≤30mPa.s(FZ15.4,FZ15.5, FZ15.6,FZ15.7,FZ15.8)
DN25: η≤250mPa.s
DN50～200: η≤300mPa.s
液晶顯示：瞬時流量顯示數值范圍：0-50000
累積流量顯示數值范圍：0-99999999
輸出方式：標準信號：二線制4-20ma,
報警信號：集電開路，MAX100Ma@30VDC內部阻抗100Ω
電源入口：M20 × 1.5 、PG11、1/2NPT
法蘭標準：HG20592或用戶，螺紋連接型DIN11851或用戶
整體高度：標準型：250mm(其他安裝方式例外)
防護等級：IP65
蘇州CQ00106L金屬管浮子流量計價格
四、金屬管浮子流量計儀表結構：
流量計主要由測量器和指示器兩大部分組成,按連接方式的不同可分為垂直安裝和水平安裝。
測量器部分
基本型：接液零件材質 304 ，適用于液體.氣體測量。
防腐型：內襯聚四氟乙烯，適用于腐蝕性介質的測量。
夾套型：用于介質需要保溫或冷卻場合，夾套連接法蘭 DN15 ，PN1.6 。
指示器部分
現場指示型：用于現場指示瞬時流量。
遠傳型：輸出 4 ～ 20mA 的直流信號，實現遠傳功能。
報警型：用于需要報警的場合。
