專業原廠樓宇防排煙正壓送風電梯前室余壓控制及風機風閥控制

力夫公司自創立以來致力于可靠、優質的壓力控制設備的開發和制造。公司能夠針對機器運轉的需求，設計和制造出符合各種控制要求的壓力開關。

在包括氣動技術、智能樓宇、食品飲料加工、包裝系統、液壓技術、家用電器、工業自動化在內的各個領域中，力夫總能夠提供精確的和可靠的壓力控制設備。

除了種類齊全的標準產品，力夫還能提供具體的客戶解決方案，尤其適合滿足特殊的實際要求。

公司在研發領域投入了巨額資金，以便能夠實現設備與市場上的現有產品通用，兼容，從而節約客戶的成本并避免各種后顧之憂。

目前，公司的市場分布在北美、歐洲、亞洲、澳大利亞和南美等各個地區。權威的TUV ISO 9001:2000認證以及其他大量專業產品認證證明了力夫是合格的國際制造商，能夠滿足最多樣、最苛刻的技術要求。

20-200pa壓差開關 防排煙電梯前室余壓控制
20-200pa壓差開關 防排煙電梯前室余壓控制
20-200pa壓差開關 防排煙電梯前室余壓控制

目      錄

1總則

2設備規范

3設備的運行環境

4風閥

5整體系統滿足

1   總  則

1.1本技術規范書適用于陶家宅地塊舊改項目消防防排煙系統通道氣體流量監測和控制風閥工作等相關技術特性，提出了消防通道氣體流量測量和風閥的控制設計、結構、性能、安裝等方面的技術要求。

1.2本技術規范書提出的是zui低限度的技術要求，并未對一切技術細節做詳細描述，也未充分引述有關標準和規范的條文，保證了提供符合本規范書和有關標準、規范的優質產品，滿足了對有關安全、環保等強制性標準。

2   設備規范

2.1 設備名稱 風壓差開關、風壓控制箱、風閥

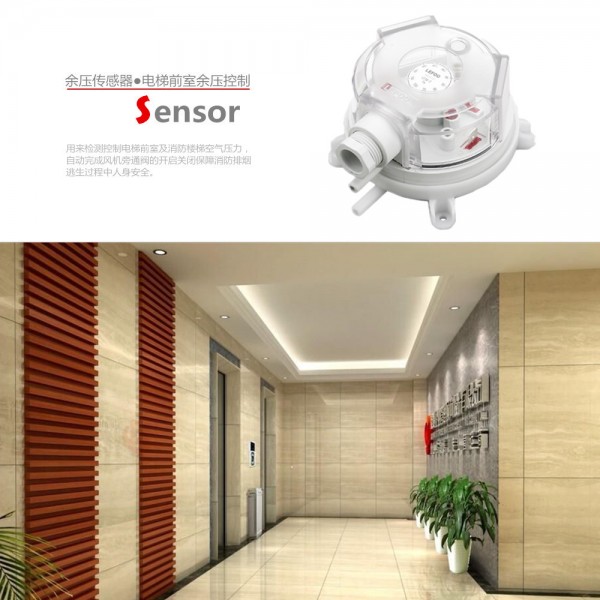

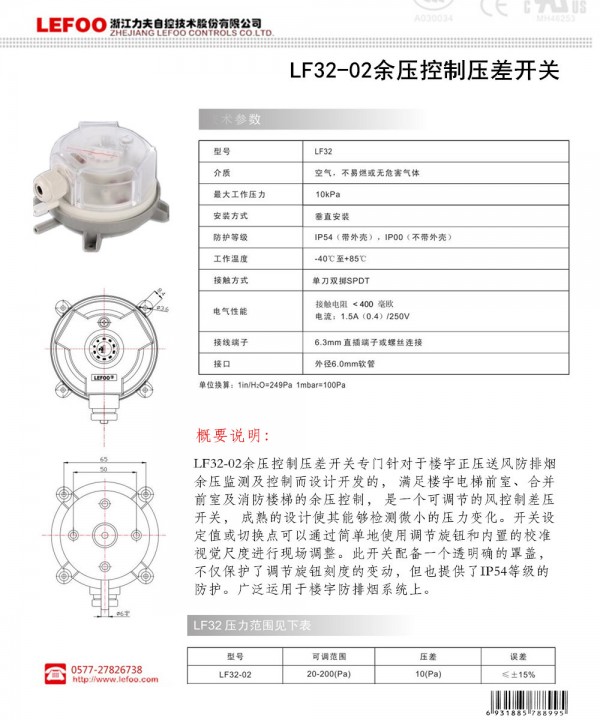

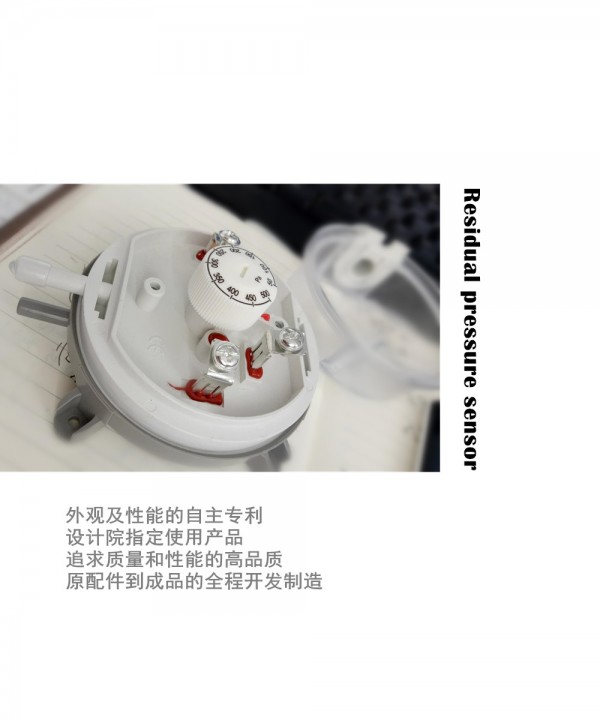

2.1.1風壓差開關（LF32-02微壓差開關）

量程：20-200pa

方式：可調

誤差：小于等于15%

外界接口：外徑 6.0mm 直插管子

測量介質：空氣, 非易燃或有危害氣體

zui大工作壓力：10 kPa

安裝位置：膜片在豎直方向的任何位置

保護等級：IP54 (帶罩蓋)

工作溫度：-40° C 至 85° C

接觸方式：單刀單擲SPST)或 單刀雙擲(SPDT)

電氣指標：初始電阻: <400 毫歐;1.(0.4A)

接線端子：6.4 mm x 0.8 直插端子

品牌：LEFOO

制造商：浙江力夫自控技術股份有限公司

2.1.2風壓控制箱（LFM7002消防風控制箱）

外殼材質：鐵噴塑

接線方式：接線端子

進出線方式：下進線

安裝方式：掛墻式

電氣特性：國標

防護等級：IP54

電源輸入：200-240VAC

信號輸入：24VDC

輸出方式：雙向

輸出信號：24VDC

品牌：LEFOO

制造商：浙江力夫自控技術股份有限公司

2. 2 規格及參數

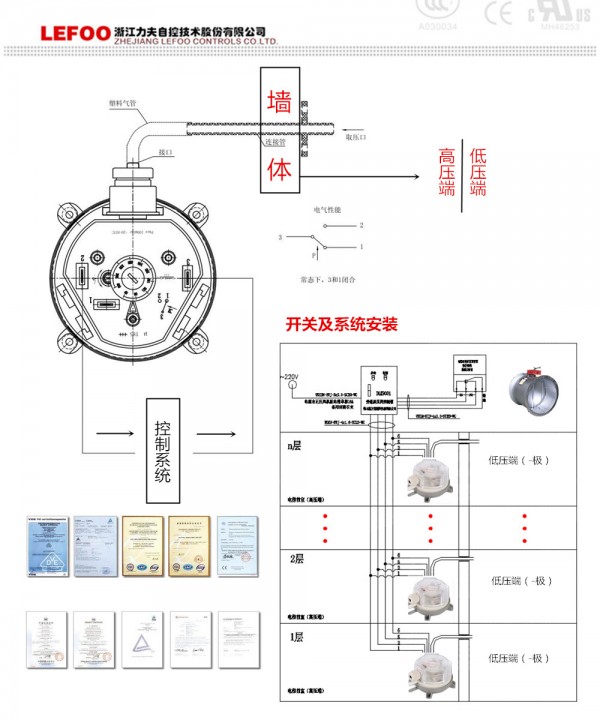

2．2. 1風壓差開關原理圖（附件）

2．2．2系統管理圖（附件）

2．2. 3風壓差型號描述（附件）

2. 2. 4風壓控制箱工描述（附件）

3   設備的運行環境

3．1 設備安裝地點：陶家宅地塊舊改項目

3．2 海拔高度：～258m

3．3地震烈度：6度

3．4 氣象條件：

室外環境溫度范圍（zui高/zui低）：40.5/-30.9℃

室內溫度：0 ～43℃

室內相對濕度：48% 多年平均大氣壓力：6.8hPa

3．5風壓差開關的自然環境

3．5．1 輸送介質的特性 測量介質：空氣、不易燃或無危害氣體

4   風閥（正反向24DCV執行器控制）

5   整體系統技術滿足

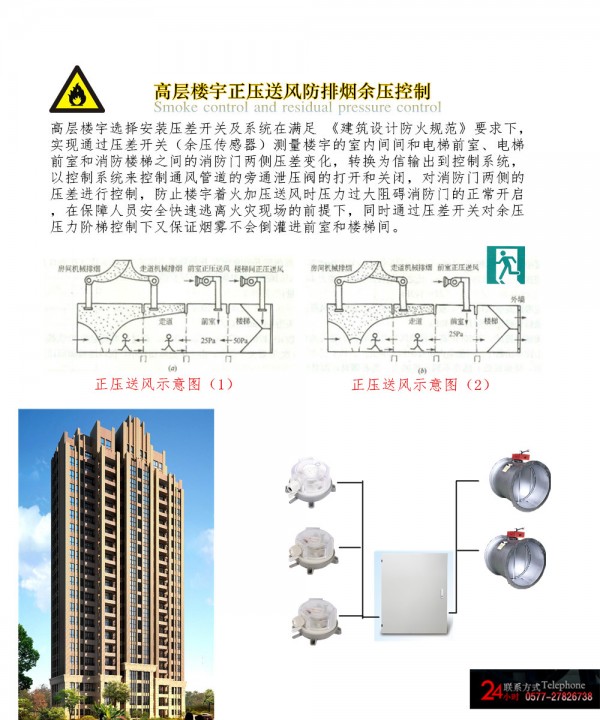

通過微壓差開關測量通道氣體壓力變化，根據設定氣體壓力定值判斷輸出單位信號至風壓控制箱，由風壓控制箱執行風閥開啟閉合完成通道氣體流量控制。

電源要求：輸入200-240VAC

信號源要求：輸入24VDC

電源轉換：AC轉換DC

輸出方式：24VDC

輸出模式：正反開關量

技術審核：

設計人：

設計日期：

設計單位：
