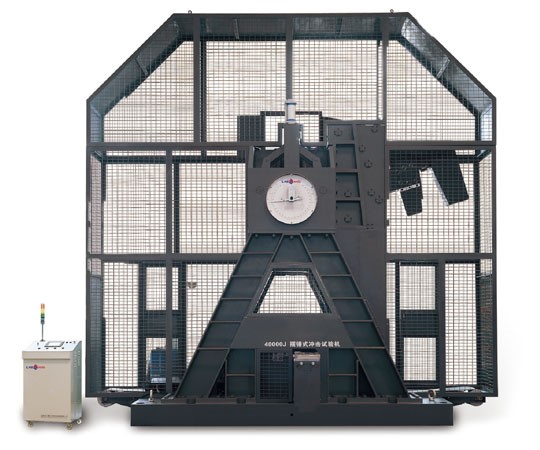

LZ25 DWTT 系列金屬材料擺錘式?jīng)_擊試驗機

規格：zui大可達到 100000J

型號：LZ25 DWTT

用途：用于進行鐵素體鋼、管線鋼等金屬材料的 DWTT試驗，測定試樣在動負荷下抵抗沖擊的性能，得出DWTT沖擊能量

該試驗機是我公司研發的一款能量的擺錘沖擊試驗機，用于進行鐵素體鋼、管線鋼等金屬材料的 DWTT試驗，測定試樣在動負荷下抵抗沖擊的性能，得出DWTT沖擊能量，判斷材料在動負荷下的力學性質，測定其在斷裂型式由脆性轉變?yōu)轫g性的溫度范圍內一次沖斷的試樣斷口形貌特征，用于高規格、大厚度管線鋼及鐵素體鋼的研究與開發。



該設備用于測定金屬材料在動負荷下抵抗沖擊的性能，以便判斷材料在動負荷下的力學性質。適用于高規格、大厚度管線鋼的研究與開發；適用于管線用鋼、厚板及其它戰略用鋼等產品的實際性能生產檢驗，能按要求進行全壁厚試樣的落錘撕裂試驗。給出準確的沖擊能量值。設備滿足 GB/T 8363 鐵素體鋼落錘撕裂試驗方法。



執行標準

? GB/T 8363《鐵素體鋼落錘撕裂試驗方法》

? ASTM E436《Standard Test Method for Drop-Weight Tear Tests of Ferritic Steels》

? API RP*5L3《Coducting Drop-Weight Tear Tests on Line Pipe》

? GB/T 3808《擺錘式?jīng)_擊試驗機的檢驗》

? JJG 145《擺錘式?jīng)_擊試驗機》



LZ25 DWTT 系列金屬材料擺錘式?jīng)_擊試驗機主要特點

? 沖擊能量大，zui大可達到 100000J；

? 底板為專門定制的整體寬厚板加工而成，成品尺寸為2900×5900×270 mm；

? 伺服電機驅動滾珠絲杠，實現擺錘的提擺、放擺動作。沖擊能量可在 100 - 32kJ 范圍內通過操作觸摸屏或電腦任意設定，也可直接在操作界面能量選擇里設置為35kJ、 40kJ、50kJ、60kJ、70kJ、80kJ、90kJ、100kJ等不同沖擊能量；

? 提放擺機構使用曲柄滑塊機構的結構形式，減小了設備使用時的噪音；

? 可實現機械手全自動沖擊試驗，一組全自動試驗zui多可沖擊 10 個試樣，也可實現人工取樣，送樣裝置送樣的人機結合的試驗?zāi)Ｊ剑?

? 可實現試樣缺口對中定位和斷面定位兩種定位模式，根據試驗需要選擇；

? 采用西門子 S7-300 系列 PLC 為控制器，西門子KTP 系列觸摸屏為人機界面。可通過輸入能量、設定次數實現各種大能量全自動循環沖擊實驗。

? 試驗機設計有安全梁組件，在維修、更換砧座或長時間不使用設備時，可將擺錘擱置在安全梁上，對人員、設備都可起安全作用，同時該裝置實現了直接在設備上對擺錘進行稱重計量的工作；

? 集成有指針自動撥零裝置，完成掛擺后可自動將指針回?fù)苤亮阄唬?

? 試驗完成后度盤自動拍照，圖像數據自動保存。

? 高強度底座及機架，充分保證設備的強度及精度，有效減小沖擊時的震動。

? 具有三套掛擺裝置，實現不用更換擺錘就可獲得三種不同的沖擊能量。

? 全自動化控制，送樣、沖擊、掛擺、回收等動作可連貫完成。

? 傳動系統采用伺服電機作為揚擺的動力源，恒扭矩輸出，掛擺準確。直接由擺線針輪減速機帶動離合器，結構簡單，減速比高，抗過載能力強，效率高，體積小，基本免維護等優點。

? 具有送樣及定位裝置，送樣迅速，定位準確，提高試驗效率及安全性，有效減輕試驗人員勞動強度。

? 具有氣動剎車裝置，避免離合器高速時動作，有效減小離合器沖擊磨損，從而大大延長其壽命。
LZ25 DWTT 系列金屬材料擺錘式?jīng)_擊試驗機
