EMI電源濾波器EM5015—（百納儀器－知用電子廠家授權全系列代理商）

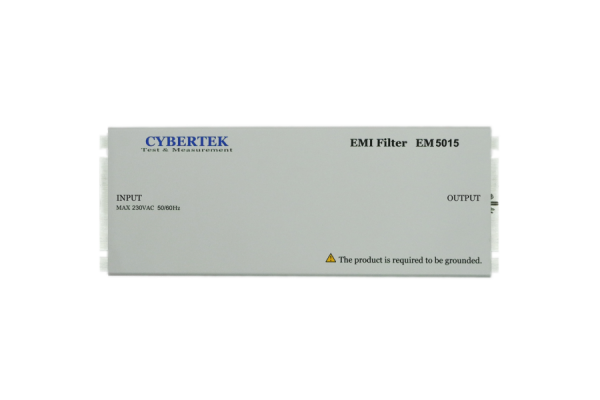

EMI電源濾波器EM5015

頻率范圍 9kHz—30MHz

交流電壓范圍 0～230V AC +10%

交流頻率范圍 50 / 60Hz ±5%

直流電壓范圍 0～400V DC

電流范圍 0~10A

一、EMI電源濾波器EM5015 概述
EMI 電源濾波器EM5015 主要對市電的騷擾信號進行過濾，進而為實驗平臺提供較為干凈市電以及干凈的地平面，運用于市電環境或接地環境比較惡劣的場合。

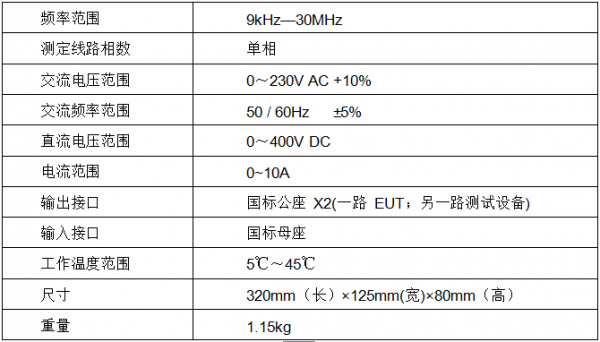

二、 電氣規格

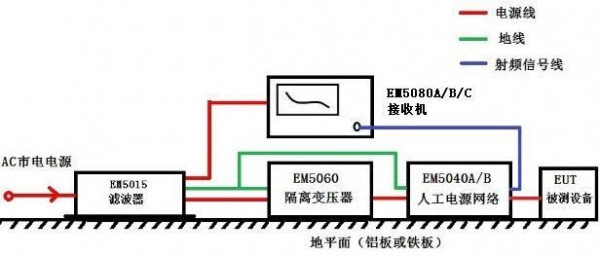

三、 EMI電源濾波器EM5015測試示意圖

關于EMI電源濾波器

EMI電源濾波器，又名電磁干擾電源濾波器，是由電感、電容構成的無源雙向多端口網絡濾波設備。

EMI電源濾波器作用

EMI電源濾波器起到兩個低通濾波器的作用：一個是衰減共模干擾，另一個是衰減差模干擾。
EMI電源濾波器能在阻帶范圍內衰減射頻能量，而讓工頻無衰減，或者很少的衰減，就能通過EMI電源濾波器。EMI電源濾波器是電子設備設計工程師控制傳到電磁干擾和輻射電磁干擾的工具。

EM電源I濾波器選型時，要確定以下幾點： 
2.1額定電壓
額定電壓是EMI電源濾波器用在電源頻率時的工作電壓，也是濾波器zui高允許的電壓值。如用在50Hz單相電源的濾波器，額定電壓為250V；用在50Hz三相電源的濾波器，額定電壓為440V。若輸入濾波器的電壓過高，會使內部電容器損壞。
2.2額定電流
額定電流（Ir）是在額定電壓和環境溫度條件下所允許的zui大連續工作電流。
隨著環境溫度的升高，或由于電感導線的銅損，磁芯損耗以及周圍環境溫度等原因?qū)е鹿ぷ鳒囟雀哂谑覝兀@時候就難以確保插入損耗的性能。因此，應該根據實際可能的zui大工作電流和工作環境溫度來選擇EMI電源濾波器的額定電流。
2.3插入損耗
2.3.1插入損耗定義
插入損耗是EMI電源濾波器重要的技術參數之一，設計人員和工程應用人員考慮的中心問題就是：在保證濾波器安全、環境、機械和可靠性能滿足有關標準要求的前提下，實現盡可能高的插入損耗。EMI電源濾波器的插入損耗是頻率的函數，用dB（分貝）表示。
2.3.2共模損耗與差模損耗
EMI電源濾波器的插入損耗包括共模（表示為CM）插入損耗和差模（表示為DM）插入損耗。
2.3.3影響插入損耗的因素
影響EMI電源濾波器插入損耗的因素包括阻抗搭配和安裝。實際應用中，EMI電源濾波器輸入和輸出端的阻抗已不是測得的50Ω，所以它對干擾信號的衰減，不會等于產品標準或說明書中的給出的插入損耗。如果選用EMI電源濾波器的網絡結構和參數合理，加上安裝得當，則有可能實現優于標準中的規定的插入損耗。反之，如果網絡搭配和參數的選擇不當，安裝又有問題，則有可能得不到好的應用效果，反而會得到相反的效果。

另外一個影響因素，就是濾波器的工作溫度和額定工作電流。EMI電源濾波器的插入損耗測量方法中，都一致強調了要在加載額定電流條件下進行它的插入損耗的測量，這是因為濾波器中的電感L用了鐵氧體或其他磁性材料，大電流工作下，磁性飽和狀態引起性能變壞，兩者比較差別相當大。





（詳細請直接聯系，謝謝！）
