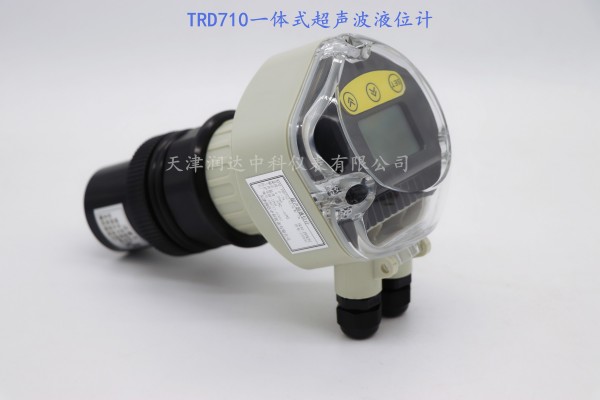

TRD710超聲波物位計

天津超聲波物位計產品簡介

TRD710超聲波物位計（測量料位，液位），是一種非接觸式、高可靠性、高、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，利用發射超聲波經物位或液位，反射后所需要的時間來計算距離。因其不接觸介質，安裝維修方便等性能在如今的工業現場應用越來越多?？蓮V泛應用于各種液體和固體物料高度的測量。

天津超聲波物位計主要技術指標：

量   程：5米、10米、15米、20米、30米、40米、50米、60米

測量精度：0.5%-1.0%

分辨率：3mm或0.1%（取大者）

顯    示：中文液晶顯示

模擬輸出：4線制4～20mA/510Ω負載

2線制4～20mA/250Ω負載

繼電器輸出：可選配2組AC 250V/ 8A

或DC 30V/  狀態可編程

供  電：標配24VDC

可選 220V AC+15%  50Hz

環境溫度：顯示儀表-20～+60℃，

探頭-20～+80℃

通   信：可選485，232通信（廠家協議）

防護等級：顯示儀表IP65，探頭IP68

探頭電纜：一體式無線纜，分體式標配10米

探頭安裝：根據量程和探頭的選型

天津超聲波物位計技術特點：

1、高量程范圍：量程范圍更廣，zui大可達60m

2、高清晰雙顯示：物位/液位同時顯示觀察更加方便

3、超便捷調節：三擋響應速度可調，滿足不同工況多種需求

4、三大核心技術：回波處理技術，數據更真實；聲學匹配技術，信號輻射更出色；多點發射電路，測量結果更可靠。

調試

由于儀表現場安裝環境不同的。因此超聲波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。因此在測量之前必須對儀表進行設置。

其他： 探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。

安裝指南

理解專業術語

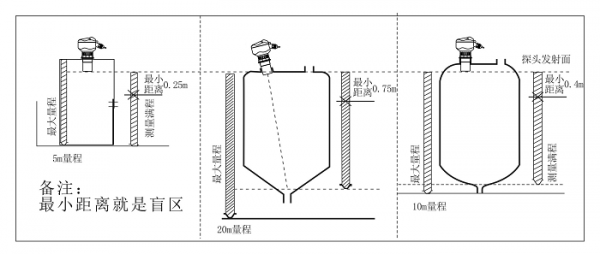

①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。

②發射角和虛假回波

超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。

在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。

例如：在距離探頭6米處的管道造成的虛假回波要比距離探頭18米處同樣管道造成的虛假回波強9倍?！锉M量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。
選型指南

選型表											選型示例：TRD710/1V1AM( )-20m
TRD710	/□	□	□	□		-□	□
儀表樣式	1	一體四線制
	2	一體兩線制
	3	分體式
供電電源		V1	24VDC
		V2	220VAC
信號輸出			A	4-20mA
			R	RS485
連接方式				M（）	螺紋連接，（注明尺寸）
				F（）	法蘭連接，（注明尺寸）
測量范圍						- H（m）		0-5.10.15.20.30.40.50.60米
附加功能（可不選）										N	防腐
										J2/J4	兩路繼電器/四路繼電器
