MZQY鑄鐵鑲銅圓閘門用途:鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。

上海定格泵閥制造有限公司是一家集生產、研發及銷售于一體的泵閥企業。生產基地位于上海市奉賢區金匯工業路。廠房占地面積12000平方米。公司創辦于2007年，經過多年不斷發展和創新，具備豐富的產品制造和開發經驗，現已逐步成為具有一定規模的現代化企業。 本公司主要產品有泵：排污泵、管道泵、離心泵、磁力泵、輸油泵、消防泵、隔膜泵、無負壓機組、控制柜等；閥：刀型閘閥、漿液閥、非標閥、球閥、閘閥、蝶閥、銅閥門、陶瓷閥、電磁閥等以及各種閥門。產品嚴格按照國家相關標準嚴格生產檢驗。本公司生產的各種泵閥能很好地應用并解決在電力、石油、化工、造紙、城建、污水環保工程、冶金、水泥廠等行業所遇到磨損、腐蝕、沖刷等難題。 產品主體材料采用：鑄鐵、鑄鋼、碳鋼、不銹鋼等。我們的產品廣泛地應用在石油、化工、造紙、堿業等行業。產品質量穩定可靠，多年來深受用戶和經銷商的一致好評。 上海定格泵閥企業以“高質量、售后無憂、合作共贏”為經營理念，定格人精于技術嚴于管理，帶給您更好的質量，更實惠的價格，更優質的服務。 我們熱情期待您的光臨！

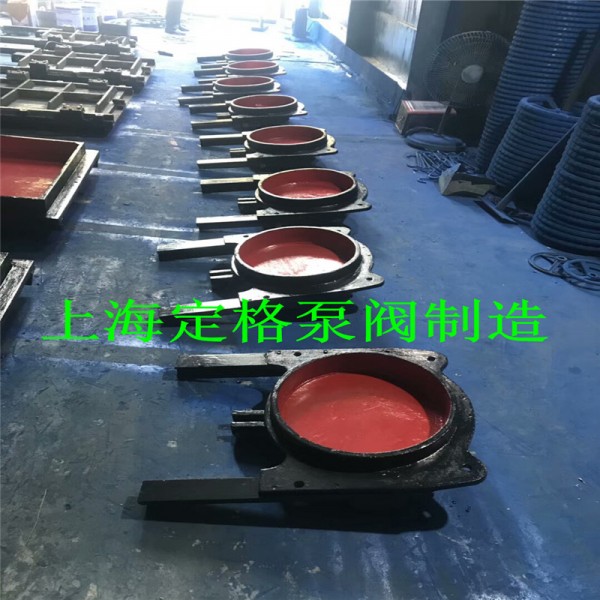

MZQY鑄鐵鑲銅圓閘門：



MZQY鑄鐵鑲銅圓閘門作為一種水位控制設備，我公司是早生產該產品的專業廠家之一，綜合外同類產 品的技術和工藝，多次對產品結構及加工工藝進行改進。它的制造安裝符合建設部CJ/T3006-92 標準和 美國水工業協會AWWA.501-87標準，廣泛應用于市政、石化、鐵道、冶金、煤炭、紡織、電力、輕工、食品、 醫藥、環保、污水處理等系統工程中。其組合配套產品一般由傳動裝置、支座、絲桿、閘板、門框架、楔塊 等零部件組成。作為管道和交匯窨井、泥砂池、污水渠、泵站進水口、清水池等水處理構筑物上作截止、疏 通或調節水流水位之用，也可以用于農業排灌或其它水利設施中，并可與手動、電動等啟閉機組合配套使用， 實現現場操作或遠距離集中控制，還可與微機聯動控制。



MZQY鑄鐵鑲銅圓閘門用途:

鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。本系列閘門可分為方形MZF、圓形MZQY、AZQY 和矩形MZJ 三類，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經加工后配研達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。



結構特點和工作原理:

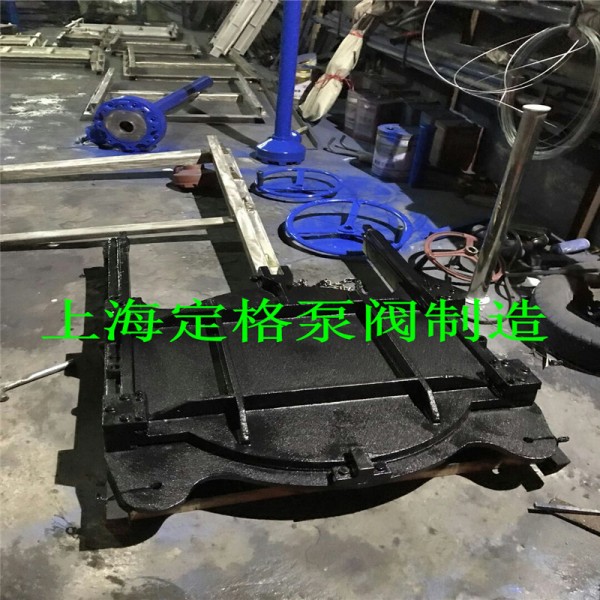

1、鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的 1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經加工后配研，故密封性好。

3、采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。



4、 品種規格齊全，適應性廣。

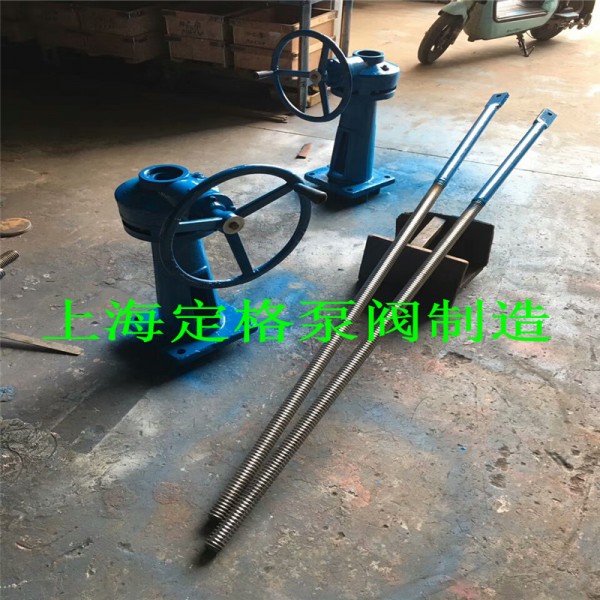

5 、鑄鐵鑲銅閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂 升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。



主要技術性能參數:

1、鑄鐵鑲銅閘門型號與規格
a）方形閘門  MZQF  200×200～3500×3500
b）圓形閘門  MZQY  DN200～DN3000  AZY DN200～DN2000
c）矩形閘門  MZQJ     1000×500～2000×1200 , 500×1000～1200×2000
2、鑄鐵鑲銅閘門主要性能指標
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m           反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃          濕度：95%      工作介質：水與污水 PH 值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。
f）大工作水頭：單向受壓：正向：10m              反向：5m       雙向受壓：均為10m
g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。


鑄鐵鑲銅閘門主要部件材質及執行標準:

 零件名稱       材質                                材質標準
閘板         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB9439-88/GB1348-88 或
門框         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB12226-89/GB12227-89
導軌         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB1220-84
密封面        錫青銅ZCuSn5PbZn5 或丁晴橡膠              GB1176-87 或
楔塊         錫青銅ZCuSn5PbZn5 或丁晴橡膠              GB12225-89
傳動螺桿       不銹鋼                               GB1220-84
吊塊螺母       鋁鐵青銅ZCuA110Fe3                    GB1176-87
緊 件        不銹鋼0Cr17Ni12Mo2或0Cr18Ni9Ti        GB1220-84
