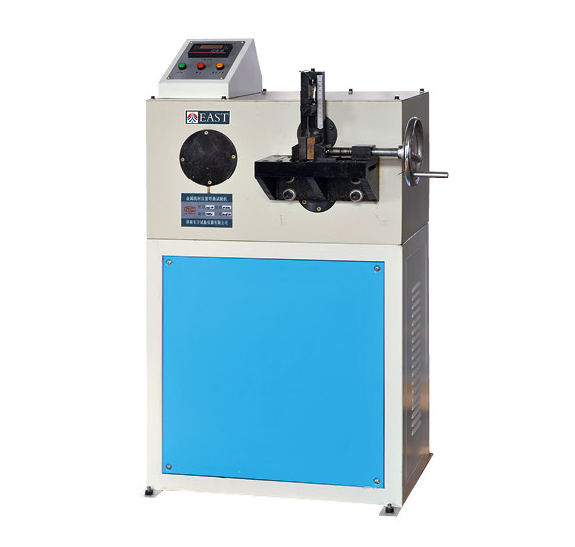

金屬線材反復彎曲試驗機主要用于金屬線材的反復彎曲試驗，以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。

濟南一諾儀器公司現在主要生產和經營的產品包括：液壓試驗機系列、電子試驗機系列、壓力試驗機系列、拉力試驗機系列、疲勞試驗機系列、扭轉試驗機系列、沖擊試驗機系列、缺口拉床、投影儀、低溫槽、鋼筋彎曲試驗機、硬度計系列、彈簧拉壓試驗機系列、摩擦磨損試驗機系列、人造板試驗機及配套設備、動平衡試驗機、金相檢測設備、鑄造試驗儀器、電線電纜檢測儀器系列、建工、建材、公路試驗儀器光學儀器、無損檢測儀器、橡膠塑料檢測儀器、環境試驗箱、建筑交通檢測儀器、標準測力儀、紡織檢測儀器及石 油產品檢測儀器等。特別是公司的臥式拉力試驗機系列、微機控制電子蠕變試驗機系列、鋼絞線專用試驗機、鋼絞線松弛系列等特殊產品。可為機械制造、臺金礦山、汽車船舶、石油化工、辦公家具、科研及大專院校、能源、交通、航空航天等行業提供各類試驗儀器及技術服務。另外，我公司還承接各類非標試驗機項目和試驗機的技術升級改造項目。  我公司擁有現代化的生產設備，同時與國內知名院校、科研機構有著密切的合作關系，并隨時注與世界同步的新技術進行新產品的開發和應用，以保證技術和產品的質量。  經過多年努力，我公司在用戶中建立了良好的信譽，在市場中樹立了自己的品牌。我們決心更加努力，把我們的各項工作做的更好。 您的滿意就是我們的追求，歡迎各界朋友來人、來電、來函與我公司洽談業務，我公司將竭誠為您服務！濟南一諾世紀試驗儀器有限公司現擁有技術工程師5名，一般技術人員40名，管理人員20名，銷售及售后人員100名；年生產能力5000萬左右，國內年營業額4000萬，國外年出口銷售額1000萬。公司自成立以來，質量可靠，信譽至上，服務及時，受到新老客戶的廣泛歡迎。了解詳細信息請登錄我公司網站。 一諾企業宗旨：管理科學、品質優良、服務完善 一諾經營理念：創新發展，誠信服務 一諾企業目標：為您的產品保駕，為您的質量護航 一諾企業精神：一諾重于千金

產品參數：

1. 試樣直徑：Φ10-Φ20mm

2. 試樣長度：150-300mm

3. 彎曲角度：±90°（平面彎曲）

4. 計數范圍：99999

5. 顯示方式：液晶顯示，自動記錄次數

6. 彎曲速度：≤60rpm

7. 電機功率：5kw

8. 電    源：三相，380V，50Hz

9. 外形尺寸：約840*628*1120mm

10. 主機重量：約300 kg

產品結構：

金屬線材反復彎曲試驗機主要由主機和電器測控系統兩大部分組成，采用機械傳動，施加試驗力矩使試樣反復彎曲，利用光電開關來檢測彎曲試驗次數。試樣斷裂后自動停機，擺桿復位，液晶表自動顯示，記錄彎曲試驗次數。

1、 主機

主機由電機，通過皮帶輪帶動蝸桿蝸輪副減速，再由曲柄—擺桿機構，帶動圓柱齒輪傳動，圓柱齒輪帶動擺桿做±90°回轉，從而使擺桿上的導套帶動試樣做±90°的彎曲，并在左右兩個位置停頓2秒鐘，達到試驗的目的。在圓柱齒輪上裝有記數用的裝置，試樣每彎曲一次，光電開關采集一次信號，這樣就達到了記數的目的。

試驗結束后，如果擺桿沒有停到中間位置，按復位鍵，則由另一只光電開關采集信號，使擺桿恢復到中間位置。

在擺桿上，裝有撥桿，而撥桿上裝有內徑大小不同的導套，針對不同粗細的試樣，把撥桿調整到不同的高度，并使用不同的導套。將導套放入撥桿孔內，用扭簧將其別住，并使其與撥桿導通。

在擺桿的下方，裝有試樣夾持裝置。手動旋轉絲杠，使活動鉗口平移，將試樣夾緊。對不同直徑的試樣，更換相應的鉗口和導套（鉗口和導套上有標記）。

2、 電器測控系統

電器測控系統主要有強電和弱電兩部分組成。強電控制電機，弱電部分分為三路：一路由光電開關采集彎曲次數信號，經脈沖整形到譯碼器送到液晶表顯示并保存；另一路由光電開關控制擺桿的復位，當接到信號后使電機停止，同時，后一路接到電機停止的信號后，對電機進行反制動，從而使擺桿停到適當?shù)奈恢谩?
