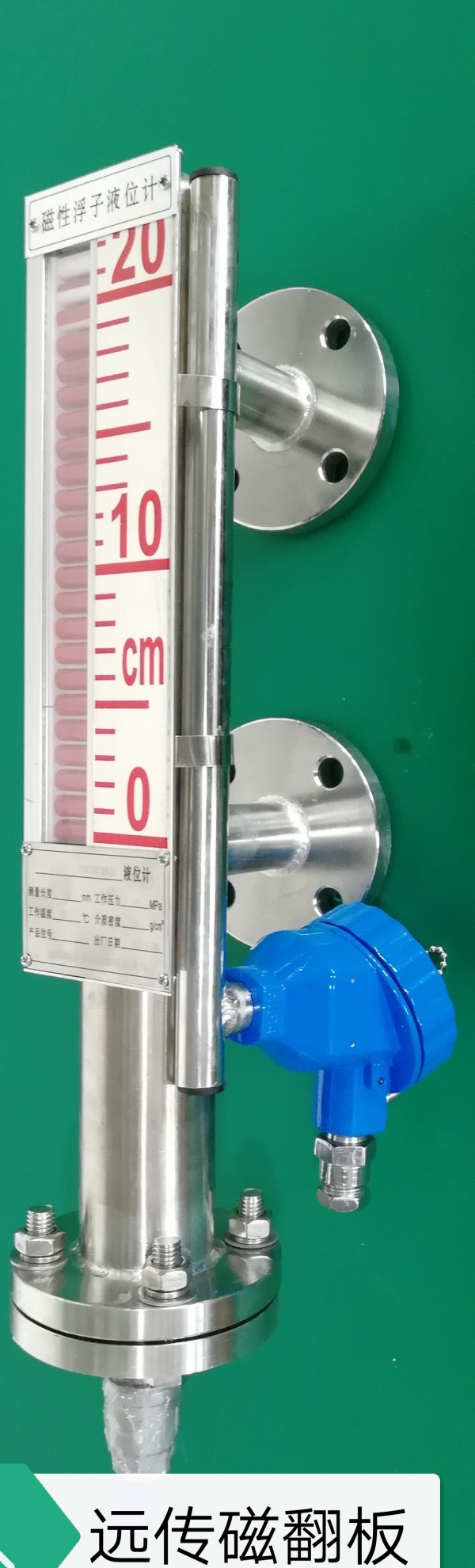

磁翻板液位計的遠傳部分是由一個與浮子測量管長度相同與接近的變送測量管，這個變送測量二線制4—20mA干簧管遠傳磁翻板液位計管內就是整齊排列的一排干簧管，磁浮子隨著液面的運動，就會觸發相應位置的干簧管動作，經過測量與轉換電路的變送，轉換成標準的信號。遠傳磁翻板液位計不緊緊可以現場觀察，控制室也可以觀察

江蘇通達儀表有限公司

是一家專業生產玻璃鋼、不銹鋼巴氏計量槽、超聲波明渠流量計、流速儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波測深儀、超聲波流量計、電磁流量計、渦街流量計、渦輪流量計、超聲波液位計、磁翻板液位計、投入式液位計等廠家。
歡迎廣大客戶來電咨詢，來公司考察！??！


    磁翻板液位計的原理是磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。

    磁翻板液位計計具備的很多，不但適用的范圍很廣，安裝形式多樣化，而且還適合任何介質的液位和界面的測量，被測的介質和指示結構完隔離，密封的性能 也是非常好的，能夠做到防泄漏、在高溫、高壓等條件下進行正常工作，所有的功能都是很齊的，也能夠適應液位波動很大的情況。



二線制4—20mA干簧管遠傳磁翻板液位計的遠傳變送器是利用干簧管來實現液位轉換的。 該變送器作為本廠磁翻板液位計的配套儀表，用抱箍帶將變送器的傳感部分固定在磁性浮子液位計的主體管外側，使其處于液位計同一磁藕合系統中，利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用，將液面的變化轉換為電阻信號輸出。該電阻信號經過電路模塊轉換為二線制的4—20mA輸出，該信號直接與本廠的智能型數顯儀表配套，實現對液位遠距檢測和控制。

   干簧管（Reed Switch）也稱舌簧管或磁簧開關，是一種磁敏的特殊開關，是干簧繼電器和接近開關的主要部件。它通常有兩個軟磁性材料做成的、無磁時斷開的金屬簧片觸點，有的還有第三個作為常閉觸點的簧片。這些簧片觸點被封裝在充有惰性氣體(如氮、氦等)或真空的玻璃管里，玻璃管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉觸點。只要用磁鐵接近它，干簧管兩個節點就會吸合在一起，使電路導通。

 二線制4—20mA干簧管遠傳磁翻板液位計的遠傳部分是由一個與浮子測量管長度相同與接近的變送測量管，這個變送測量管內就是整齊排列的一排干簧管，磁浮子隨著液面的運動，就會觸發相應位置的干簧管動作，經過測量與轉換電路的變送，轉換成標準的信號。遠傳磁翻板液位計不緊緊可以現場觀察，控制室也可以觀察，遠傳磁翻板液位計是輸出4-20mA到控制室或者顯示儀表！



二線制4—20mA干簧管遠傳磁翻板液位計安裝

（1）應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）遠傳配套儀表上感應面應面向和緊貼主導管；
（3）遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）遠傳配套儀表與顯示儀表或工控機之間的連線單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上
