江西西博思自動化設備有限公司，是一家專業從事電動閥門，電動執行器的研制開發、生產銷售、工程設計、安裝調試及技術跟蹤服務的高新技術企業。

江西西博思自動化設備有限公司，是一家專業從事電動閥門，電動執行器的研制開發、生產銷售、工程設計、安裝調試的企業。主要產品有閥門電動裝置，電動閥門，電動執行機構，角行程電動執行器，多回轉電動執行器，防爆電動執行器;智能一體化執行器，電動閘閥，電動球閥，電動截止閥，電動蝶閥，閥門控制箱，DKJ電動執行機構,DKZ電動執行器,DZW閥門電動裝置,DQW電動執行器,DCL電動執行器,DQF水泥庫專用電動球閥、YDF,YBDF閥門電機, ,DKX電動控制箱,氣動流量閥，電動流量閥，381/341電動執行器，精小型電動執行器：A型開關量信號燈，B型開關量無源接點，C型開關量1K電位計，D型電位計帶無源接點， E型4-20 0mA智能調節，F(xiàn)型開關量帶輸出4-20mA，閥門定位器等產品，廣泛用于電力、石油、化工、 天然氣、冶煉、造紙、鋼鐵、水泥、市政環保等行業生產過程的自動化智能控制系統，滿足于工業生產日趨提高的自動化控制需求。

ROTORK羅托克 接觸器 MDD6D


羅托克IQ，國產羅托克電動執行機構

進口主要型號有：

直行程：IQML10/F10， IQML12/F10， IQML18/F10，IQML20/F14，IQML25/F14， IQML35/F16，IQML40/F25， IQML70/F25， IQML90/F30，IQML91/F25，IQML95/F30

主要型號有：

直行程：IML10/F10， IML12/F10， IML18/F10，IML20/F14，IML25/F14， IML35/F16，IML40/F25， IML70/F25， IML90/F30，IML91/F25，IML95/F30

直行程：IZQML10/F10， IZQML12/F10， IZQML18/F10，IZQML20/F14，IZQML25/F14， IZQML35/F16，IZQML40/F25， IZQML70/F25， IZQML90/F30，IZQML91/F25，IZQML95/F30
ROTORK羅托克 接觸器 MDD6D

產品介紹：

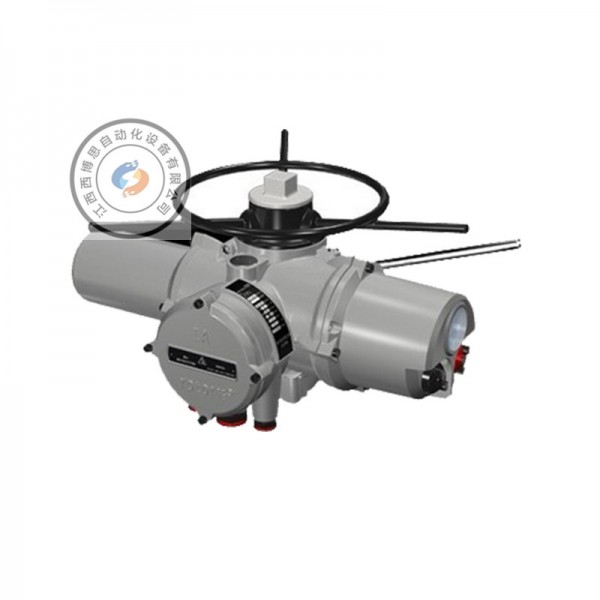

IML直行程智能型電動執行機構是在IM 多轉式智能型電動執行機構的基礎上，附加梯形螺母絲桿、法蘭支架和調節行程機構組合而成。將多回轉的轉矩和轉速轉變成直線運動的行程和出軸推力。與閥門配套，組成執行單元，應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制，又能滿足斷續控制的要求。適用于直接帶動啟閉件做直線運動的閥門（調節閥）

本產品執行的標準代號及名稱： Q/ZTK 01-2008《智能型電動執行機構》

一、智能型電動執行機構的主要特點：

  1：采用大規模的數字集成芯片，功能強大，精度等級高。

  2：機電一體化設計，體積小，重量輕。

  3：采用專業的壓力傳感器測量輸出軸的力矩值，因此提高了力矩測量值的準確度，誤差率≤5%并可動態監視、顯示過力矩、堵轉可報警.

  4：位移傳感器采用霍爾傳感器，并對脈沖信號數字量化處理，因此閥門定位精度的基本誤差為1級精度。

  5：執行機構功能、參數設置、調試和現場電動操作都通過手持式紅外線遙控器進行設定，毋需打開箱蓋。

  6：全中文及字符顯示，菜單式操作，直觀明了，易學、易懂、易操作。
二、智能型電動執行機構的功能：

 1：行程限位保護功能

 2： 力矩限位保護功能

 3： 狀態指示觸點功能

    1) 中途限位

2) 執行器正在打開

3) 執行器正在關閉

4) 執行器正在運行

5)就地停止

6) 就地控制

7) 遠程控制

8) 開閥聯鎖

9) 關閥聯鎖

10) 手輪操作中

11) 開閥力矩跳斷

12) 關閥力矩跳斷

13) 行程中力矩跳斷

 4： 閥門報警功能

1)      過力矩報警功能 a、關方向過力矩 b、開方向過力矩

2)      堵轉報警功能 a、關方向堵轉 b、開方向堵轉

3)      控制報警功能 a、緊急事件 (ESD) 報警保護b、斷信號保護

4)      執行機構報警功能

      1) 電機過熱保護

2) 控制箱過熱保護

3) 電池電量低保護

4) 內電源故障保護

5) 電源缺相、掉相保護

6) 內部系統故障保護

7) 當前閥位信號掉失保護

8)就地接線故障報警

  a 瞬時反向保護功能 b 就地控制點動／自保持選擇功能
    9) 觸點方式選擇功能

10)外部聯鎖保護功能

11)條件控制保護功能
    12)兩線控制保護功能

13)力矩旁路保護功能

14)ESD超越保護功能

15)中斷設置功

16)附加指示觸點功能

17)遙控器設定功能

18)執行機構顯示功能

19)三相電源相序自動判別功能

規格尺寸：

執行機構型號	IML10				IML12
法蘭型號ISO5210	F10				F10
螺桿直徑/導程	26/5				26/5
大行程	115				115
出軸速度（mm/s）	1.5	2	3	4	1.5	2	3	4
出軸推力（kN）	7.94	7.94	7.3	6.35	15.9	15.9	14.3	12.7

技術參數：

1.       輸入信號：(一) 模擬信號 a. 4-20mA.DC 輸入阻抗250Ω

                                   b. 0-10mA.DC 輸入阻抗500Ω
                   (二) 開關量觸點控制。

2. 輸出信號： (一) 閥位反饋信號：4-20mA.DC 負載阻抗≦750Ω
3. 基本誤差：≦±1%
4. 中途限位    開限位設置范圍為   40%-
                    關限位設置范圍為   0%-60%
4. 間隙：≤1mm*禁止運行時間    0-99秒可調
6. 供電電源：   三相三線制，380V.AC±10%， 50Hz±1%

7. 外殼防護等級：IP68

8. 防爆等級：  (一) 遙控器本安型 ibII BT4

                    (二) 執行機構為隔爆型d II BT4

9. 輸出觸點容量： 250V.AC ; 30V.DC,

10. 使用環境條件： (一) 環境溫度： -25～+70℃ (隔爆型：-20～+60℃)

                           (二) 相對濕度： 5%～98%;

                           (三) 大氣壓力： 86～106kPa;

                           (四) 空氣介質： 周圍空氣中無腐蝕性氣體

11. 抗干擾指標： a、外磁場 ≤400A/m 50HZ

                b、共模干擾 250v, 50HZ

c、串模干擾 有效值為1v的交流信號頻率為50Hz，相位0-360°

d、靜電放電： 4kV

e、電快速瞬間脈沖群： 電源端1000v； 信號輸入端；500V

f、射頻干擾： 頻率80～1000MHZ， 試驗場強3V/m，距離1m
ROTORK羅托克 接觸器 MDD6D
