SWP-ND935-010-23/12-HL-P 昌暉手動操作器昌暉儀表
SWP-ND935-010-23/12-HL-P 昌暉手動操作器昌暉儀表

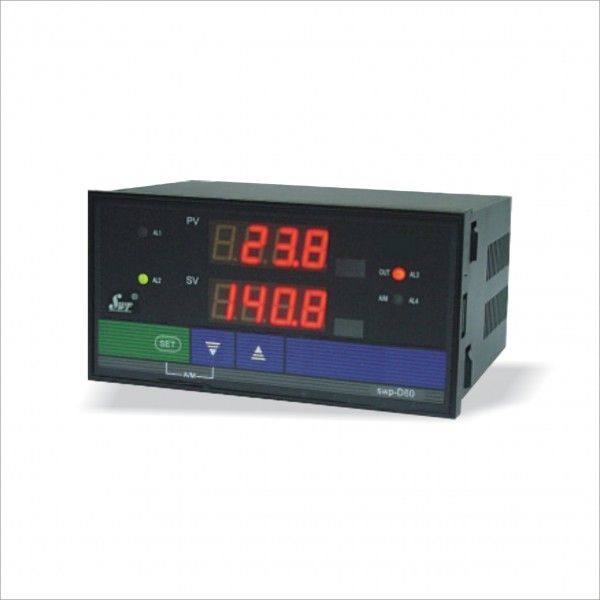

SWP-LED系列數字/光柱顯示手動操作器可接在各種調節器之后作備用儀表。一旦調節器失效，可由本控制器進行手動操作。并可取代伺服放大器直接驅動閥門。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。
SWP-ND935-010-23/12-HL-P 昌暉手動操作器昌暉儀表
|
技術參數
|
型譜表
|
相關資料
|
|
規 格
|
說 明
|
|
使用
環境
|
環境溫度
|
0~50℃
|
|
相對濕度
|
≤85RH 避免強腐蝕氣體
|
|
供電電壓
|
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
|
|
功耗
|
≤6W
|
|
輸入
信號
|
模擬量
|
熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
|
|
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
|
|
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
|
|
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
|
|
開關量
|
脈沖信號：波形——矩形、正弦或三角波
輻度——大于4V（或根據用戶要求任定）
范圍——0~10KHz（或根據用戶要求任定）
|
|
接點信號：電接點輸入信號
|
|
輸出
信號
|
模擬量輸出
|
DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）
DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
|
|
開關量輸出
|
繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/（阻性負載）
可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0./400V
固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）
雙向可控硅輸出-SOT可控硅輸出，/400V
|
|
通訊輸出
|
接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定
|
|
饋電輸出
|
DC 24V 負載≤30mA
|
|
測量精度
|
±0.2%FS±1字或±0.5%FS±1字
|
|
分辨率
|
±1字
|
|
測量范圍
|
-1999~9999字
|
|
顯示方式
|
-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示
|
|
方式
|
控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
|
|
控制精度
|
±1字
|
|
溫度補償
|
0~50℃數字式溫度自動補償
|
|
打印控制
|
可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
|
|
打印精度
|
同儀表精度
|
|
參數設定
|
面板輕觸式按鍵設定 、參數設定值斷電后保存、參數設定值密碼鎖定
|
|
保護方式
|
輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位（Watch Dog）
|
|
|
技術參數
|
型譜表
|
相關資料
|
|
★SWP-LED系列數字顯示手動操作器型譜表
|
型 號
|
代 碼
|
說 明
|
|
SWP-N
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
-□
|
-□
|
新一代手動操作器
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
|
橫式顯示儀表
豎式顯示儀表
|
|
外形尺寸
|
4
7
8
9
|
|
|
|
|
|
|
|
|
|
|
96×48mm
72×72mm
160×80mm,80×160mm
96×96mm
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
手動操作器
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見 “通訊方式”
|
|
控制輸出方式
|
□
|
|
|
|
|
|
|
|
參見 “控制輸出方式”
|
|
變送輸出方式
|
□
|
|
|
|
|
|
|
參見 “變送輸出方式”
|
|
PV輸入類型
|
□□
|
|
|
|
|
|
參見 “輸入類型”
|
|
SV輸入類型
|
□□
|
|
|
|
|
參見 “輸入類型”
|
|
報警方式
|
H
L
|
|
|
|
上限報警
下限報警
|
|
第二
報警方式
|
H
L
|
|
|
上限報警
下限報警
|
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電(線性電源, 可省略)
|
★SWP-LED系列光柱顯示手動操作器型譜表
|
型 號
|
代 碼
|
說 明
|
|
SWP-N
|
T□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
-□
|
-□
|
-□
|
新一代手動操作器
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm, 80×160mm
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
|
手動操作器
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見 “通訊方式”
|
|
控制輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見 “控制輸出方式”
|
|
變送輸出方式
|
□
|
|
|
|
|
|
|
|
參見 “變送輸出方式”
|
|
PV輸入類型
|
□□
|
|
|
|
|
|
|
參見 “輸入類型”
|
|
SV輸入類型
|
□□
|
|
|
|
|
|
參見 “輸入類型”
|
|
報警方式
|
H
L
|
|
|
|
|
上限報警
下限報警
|
|
第二報警方式
|
H
L
|
|
|
|
上限報警
下限報警
|
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
W
T
|
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電(線性電源, 可省略)
|
|
外形特征
|
X
|
橫式
豎式
|
★通訊方式：
|
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★ 輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
★ ND435、ND735由于接線端子少，訂貨時根據具體型號（盡可能做到與選型目錄相同），參考隨機接線圖。
|
