KBR系列減速機具有精度高、剛性好、承載能力大、效率高、壽命長、噪音低、速比大、結構輕小、外形美觀、安裝方便、定位等特點。

上海楓信傳動機械有限公司擁有上海和山東兩大生產基地，總占地面積30萬m2，一期工程擁有現代化標準廠房6萬m2。公司主導產品以模塊化精密減速器、平行軸斜齒輪減速機、斜齒輪硬齒輪減速機、斜齒傘齒減速箱、伺服蝸輪蝸桿減速機、伺服行星齒輪減速機、直角伺服電機專用精密行星齒輪減速器。   公司從德國引進先進的設計技術和人才，并與國內院校進行合作，建立了傳動技術研究中心，匯集了眾多的研究人才，能夠進行三維優化設計和有限元分析，研發各類傳動設備，以卓越的品質向客戶提供整體的傳動解決方案。   產品進行模塊化優化設計，具有極高的組合性、互換性。按5級精度設計，齒輪采用優質合金鋼滲碳淬火，磨削內外齒直徑達到2500mm，對齒輪進行預修形，降低噪音，專業的熱處理和齒根處理工藝，保證強度，提高減速機的承載能力。   公司引進國際好的德國霍夫勒數控成形磨齒機、德國克林貝格齒輪檢測儀、德國溫澤三坐標測量儀、美國格里森弧齒錐齒輪磨齒機、奧地利愛協林熱處理生產線、日本三菱加工中心和日本森精機鏜銑加工中心等目前世界zui先進設備，保證了產品精度要求。   公司建立了國內zui先進的傳動設備加載實驗中心，功率達到3600KW。

KBR70 KBR90 KBR115 KBR142 KBR190

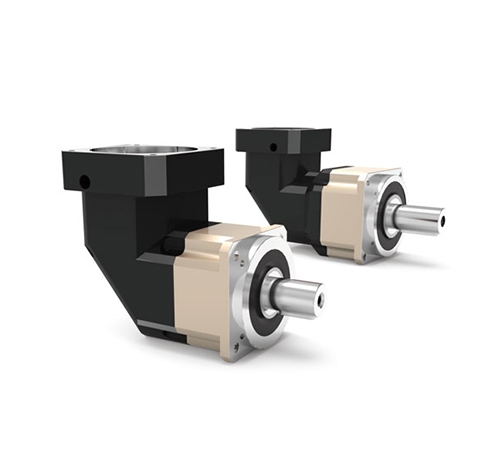

KBR系列伺服直角行星減速機:具有、高鋼性、高負載、率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、定位準等特點,適用于交流伺服馬達、直流伺服馬達、步進馬達、液壓馬達的增速與減速傳動。適合于任何廠商所制造的驅動產品連接,如：松下、臺達、安川、富士、三菱、三洋、西門子、施耐德、法那克、科比、科爾摩根、AMK、帕克等等。

KBR系列伺服直角行星減速機分：KBR70、KBR90、KBR115、KBR142、KBR190直角式常用機座型號，速比：3~1000有20多個比速可選擇；分一級、二級、三級減速傳動；精度：一級傳動精度在5-8弧分，二級傳動精度在7-10弧分；三級傳動精度在9-12弧分，有數百種規格。產品型號例如：KBR142-32-S2-P2。

應用領域：伺服減速機可直接安裝到交流和直流伺服馬達上，廣泛應用于加工機床、航太工業、半導體設備、印刷機械，食品包裝、自動化產業、工業機器人、醫療檢驗、測試儀器和自動化的機電產品行業。

KBR系列伺服直角行星減速機性能及特點：
1、行星齒輪的傳動介面采用不含保持器之滿針滾針軸承,增加接觸面積以提高結構剛性及輸出扭矩；
2、采用3D/PORE的設計分析技術，分別對螺旋齒面作齒形及導程修整，以降低齒輪對嚙入及嚙出的沖擊和噪音，增加齒輪系的使用壽命；
3、齒輪材料選用的鉻鉬釩合金鋼，經調質熱處理至基材硬度30HRC，再利用本廠的離子氮化設備將齒輪表面的硬度氮化至840HV，以獲得好的耐磨耗和耐沖擊韌性；
4、行星臂架與輸出軸采用一體式的結構設計，且輸出軸的軸承配置采用大跨距設計確保*大的扭轉剛性和輸出負載能力；
5、 使用NYOGEL792D合成潤滑油脂，并采用IP65防護等級的密封設計，潤滑油不泄露，免維護；
6、輸入端與馬達的連接采用筒夾式的鎖緊機構并經動平衡分析，以確保在高輸入轉速下結合介面的同心度和零背隙的動力傳遞；
7、整支齒輪棒材制作出的太陽齒輪，剛性強，同心度準確；
8、獨特的馬達連接板和軸襯的模組化設計，適用于任何伺服馬達；
9、齒輪箱表面利用無電解鎳處理，馬達連接板采用黑色陽處理，提高環境的耐受性和抗腐蝕能力；
10、齒輪箱和內環齒輪采用一體式的設計，結構緊湊、度高、輸出扭矩大。

一級：
KBR70-3 KBR70-4 KBR70-5 KBR70-6 KBR70-8 KBR70-10
KBR90-3 KBR90-4 KBR90-5 KBR90-6 KBR90-8 KBR90-10
KBR115-3 KBR115-4 KBR115-5 KBR115-6 KBR115-8 KBR115-10
KBR142-3 KBR142-4 KBR142-5 KBR142-6 KBR142-8 KBR142-10
KBR190-3 KBR190-4 KBR190-5 KBR190-6 KBR190-8 KBR190-10

二級：
KBR70-9 KBR70-12 KBR70-15 KBR70-16 KBR70-20 KBR70-25 KBR70-30 KBR70-32 KBR70-36 KBR70-40 KBR70-48 KBR70-50 KBR70-64 KBR70-100
KBR90-9 KBR90-12 KBR90-15 KBR90-16 KBR90-20 KBR90-25 KBR90-30 KBR90-32 KBR90-36 KBR90-40 KBR90-48 KBR90-50 KBR90-64 KBR90-100
KBR115-9 KBR115-12 KBR115-15 KBR115-16 KBR115-20 KBR115-25 KBR115-30 KBR115-32 KBR115-36 KBR115-40 KBR115-48 KBR115-50 KBR115-64 KBR115-100
KBR142-9 KBR142-12 KBR142-15 KBR142-16 KBR142-20 KBR142-25 KBR142-30 KBR142-32 KBR142-36 KBR142-40 KBR142-48 KBR142-50 KBR142-64 KBR142-100
KBR190-9 KBR190-12 KBR190-15 KBR190-16 KBR190-20 KBR190-25 KBR190-30 KBR190-32 KBR190-36 KBR190-40 KBR190-48 KBR190-50 KBR190-64 KBR190-100





型號段數 KBR40 KBR70 KBR90 KBR115 KBR142 KBR190     尺寸 1 2 1 2 1 2 1 2 1 2 1 2 輸出端尺寸 A 安裝法蘭邊長 45 70 90 115 142 190 B 鍵寬 3 5 6 8 12 14 C 鍵高 11.2 16 22.5 28 43 58.5 D 安裝孔分布圓 50 70 100 130 165 215 E 安裝螺孔 4Xφ3.5 4Xφ5.5 4Xφ6.5 4Xφ8.5 4Xφ11 4Xφ13.5 F 輸出軸徑（h6） 10 14 20 25 40 55 G 定位凸臺直徑 (h7) 26 50 70 95 130 160 H 中心孔 M4X10 M5X12 M6X15 M10x22 M12X25 M20x42 I 鍵到軸端距離 3.5 4 4 5 5 8.5 J 鍵長 15 25 25 40 55 65 K 軸長（自定位圓） 23 30 36 50 80 82 L 軀體長 32 45.5 36.3 50.5 49 66.5 65.5 88 94.5 133 137 176.5 M 軸長（自端面） 26 35 40 55 87 90 N 定位凸臺厚度 2 3 3 4 5 6 W 減速機總長 110 123.5 146.3 160.5 192.6 210.1 246 268.5 322.7 371.2 490 469.5 V 定位法蘭厚度 6 8 10 14 20 20 U 工藝槽寬度 20 23 30 34 52 52 輸入端尺寸：O、P、Q、R、S、X、Y、Z

KBR系列伺服直角行星減速機性能參數：

規格 段數 減速比 KBR40 KBR70 KBR90 KBR115 KBR142 KBR190 額定輸出扭矩（Nm) 1 3 10 20 50 125 400 1,000 4 20 44 120 260 800 1,780 5 18 40 110 230 700 1,600 6 - 25 75 130 500 1,000 8 6 18 50 120 450 850 10 - 10 20 70 305 630 2 9 10 20 50 125 400 1,000 12 20 44 120 260 800 1,780 15 18 40 110 230 700 1,600 16 20 44 120 260 800 1,780 20 18 44 120 260 800 1,780 25 20 40 110 230 700 1,600 30 - 25 75 130 500 1,600 32 20 44 120 260 800 1,780 36 - 25 75 130 500 1,000 40 18 40 110 230 700 1,600 50 - 10 20 70 305 1,600 64 6 18 50 120 450 850 100 - 10 20 70 305 630 *大使用扭矩 (Nm) 1,2 3～100 1.5倍額定扭矩 故障停止扭矩 (Nm) 1,2 3～100 2倍額定扭矩 *大徑向力 (N) 1,2 3～100 160 340 650 1,500 4,200 13,300 *大軸向力 (N) 1,2 3～100 160 450 900 2,100 6,000 21,000 抗扭鋼 (Nm/arcmin) 1,2 3～100 0.7 1.8 4.8 11 35 70 *大輸入速度 (rpm) 1,2 3～100 10,000 8,000 6,000 6,000 4,500 4,000 額定輸入速度 (rpm) 1,2 3～100 4,500 4,000 3,500 3,500 3,000 2,500 噪音 (dB) 1,2 3～100 ≤56 ≤58 ≤60 ≤65 ≤70 ≤70 重量 (kg) 1 3～10 0.37 0.93 2.35 6.15 19 31 2 9～100 0.45 1.15 2.7 8 24 42 平均壽命 (h) 1,2 3～100 20,000 滿載效率 (%) 1,2 3～100 1段≥96%          2段≥94% 背隙 (arcmin) P0 1 3～10 - ≤5 ≤5 ≤5 ≤5 ≤5 2 9～100 - ≤7 ≤7 ≤7 ≤7 ≤7 P1 1 3～10 ≤14 ≤7 ≤7 ≤7 ≤7 ≤7 2 9～100 ≤18 ≤9 ≤9 ≤9 ≤9 ≤9 P2 1 3～10 ≤18 ≤10 ≤10 ≤10 ≤10 ≤10 2 9～100 ≤20 ≤12 ≤12 ≤12 ≤12 ≤12

KBR系列伺服直角行星減速機轉動慣量：

規格 段數 減速比 KBR40 KBR70 KBR90 KBR115 KBR142 KBR190 轉動慣量（kgcm2) 1 3 0.031 0.135 0.77 2.63 12.14 28.98 4 0.022 0.093 0.52 1.79 7.78 23.67 5 0.019 0.078 0.45 1.53 6.07 23.29 6 0.018 0.075 0.42 1.4 5.24 22.75 8 0.017 0.065 0.39 1.3 4.63 20.51 10 0.016 0.063 0.39 1.28 4.6 20.51 2 15 0.015 0.039 0.72 2.4 7.47 16.5 20 0.007 0.049 0.35 1.6 6.95 9.35 25 0.007 0.039 0.25 1.4 6.65 9 32 0.007 0.038 0.18 1.4 5.81 8.75 40 0.005 0.027 0.18 1.3 5.81 8.75 64 0.005 0.027 0.16 1.3 5.28 8.1 100 0.005 0.025 0.16 1.3 5.28 8.1
